XDDR-20
SMUN

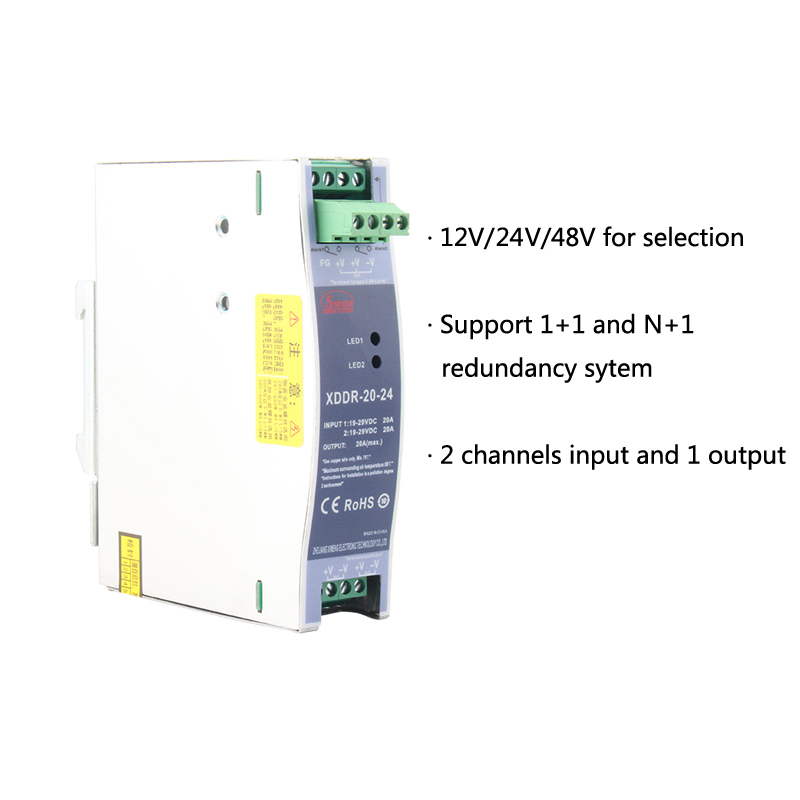

SDDR シリーズは、 1+1およびN+1の電力冗長ソリューション を提供することにより、システムの信頼性を高めるように設計された 20A DINレール冗長モジュール です。高度な MOSFETテクノロジーを統合して 、効率的なエネルギー変換、低熱生成、最小電圧降下を統合します。産業自動化、半導体機器、および堅牢な電源バックアップを必要とする電気機械システムに最適です。
冗長性のサポート：
シームレスなフェールオーバーのための1+1ホットスワップ可能な冗長性。
マルチPSUシステム用のスケーラブルなN+1構成。
ユニバーサル入力電圧：
12V/24V/48V DC入力 をサポートします （モデルの接尾辞経由で調整可能）。
効率的なデザイン：
MOSFETスイッチング により、電力損失と出力から出力電圧の低下が減少します。
自由空気対流冷却により、 ファンなしで操作が保証されます。
堅牢なパフォーマンス：

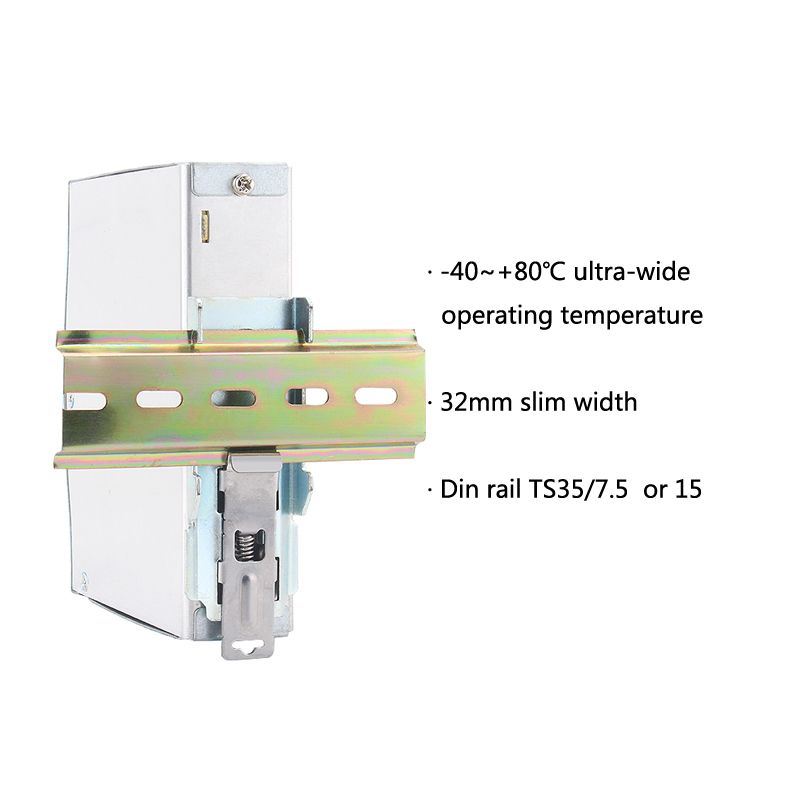

-40°C〜 +80°C超幅の動作温度範囲
スペースが制約されたアプリケーションの スリム 32mm幅。
監視と安全性：

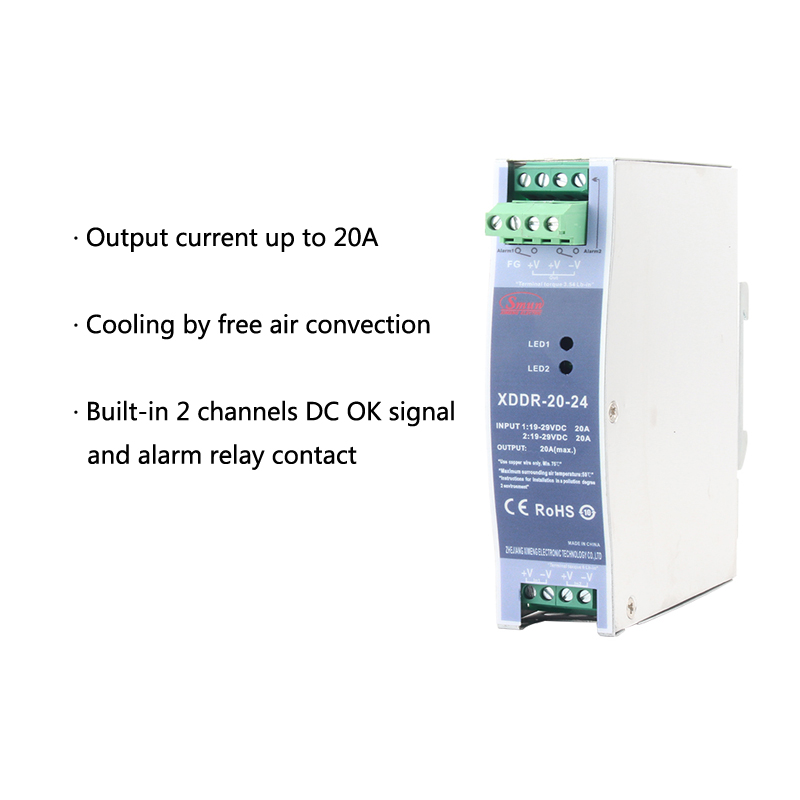

リアルタイム出力ステータスフィードバックのために、 組み込みの2チャンネルDC OKリレー連絡先。
IEC62368-1 UL62368-1, およびEAC TP TC004安全基準 に準拠しています 。

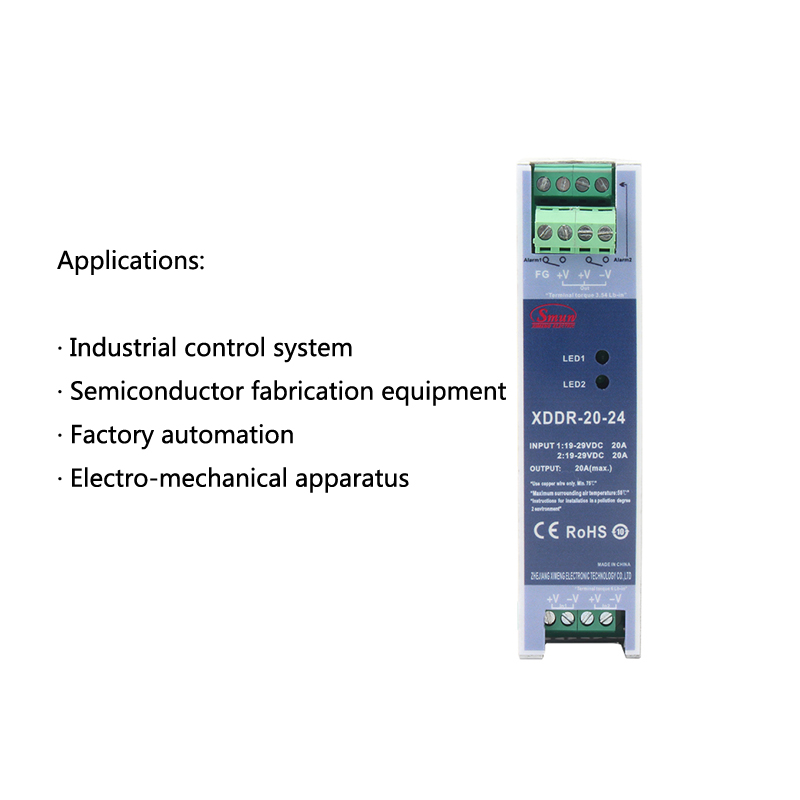

産業制御システム
半導体製造装置
工場の自動化
電気機械装置
| パラメーター | の説明 |
|---|---|
| 入力電圧 | 12V/24V/48V DC（モデル接尾辞：-12、-24、-48） |
| 出力電流 | 最大 20A連続 （ピーク：30A 5秒間） |
| 電圧ドロップ | ≤0.25V（全負荷） |
| 効率 | ≥98％（典型） |
| 動作温度 | -40°C〜 +80°C（高温には誘導曲線が適用されます） |
| Dimensions | 32mm（w）×125.2mm（h）×102mm（d） |
| 標準 | IEC62368-1、UL62368-1、EAC TP TC004、EMCコンプライアンス（クラスB） |
高い信頼性：冗長電力パスを通じて継続的な動作を保証します。
エネルギー効率：低出力損失と熱生成拡張システムの寿命。
柔軟性：12V/24V/48Vシステムに適応し、スケーラブルな冗長構成をサポートします。
産業用グレードの耐久性：過酷な環境のための頑丈なデザイン。
