SMV-75
SMUN
説明
SMV-75 は、高湿度、粉塵、油分、高振動の過酷な環境下でも優れた動作を特徴とする 75W 産業用 AC/DC 電源です。シリーズ全体がアルミニウムケースに収められ、聴覚伝導シリコンで完全にポッティングされています。最先端の設計により、作業効率が最大 85% に達し、自由空気対流下で SMV-75 が -10℃ ～ +60℃ で完璧に動作できるようになりました。金属ハウジングの設計IP67/IP65 の侵入保護レベルにより、このシリーズは屋内と屋外の両方の用途に適合します。
アプリケーション
屋外通信機器
屋外用電光掲示板・看板
石油工場または坑道施設
LED街路照明
LED高天井照明
梱包スペース照明
LED集魚灯
LED温室照明
| モデル | SMV-75-12 | SMV-75-15 | SMV-75-24 | SMV-75-36 | SMV-75-48 | |
| 出力 | 直流電圧 | 12V | 15V | 24V | 36V | 48V |
| 定格電流 | 6.3A | 5A | 3.1A | 2.1A | 1.6A | |
| 電流レンジ | 0-6.3A | 0-5.0A | 0-3.1A | 0-2.1A | 0-1.6A | |
| 定格電力 | 75W | 75W | 75W | 75W | 75W | |
| リップル&ノイズ | 50mVp-p | 50mVp-p | 80mVp-p | 100mVp-p | 100mVp-p | |
| 耐電圧 | ±1.0% | ±1.0% | ±1.0％ | ±1.0% | ±1.0% | |
| ラインレギュレーション | ±0.5% | ±0.5% | ±0.5％ | ±0.5% | ±0.5% | |
| ロードレギュレーション | ±0.5% | ±0.5% | ±0.5％ | ±0.5% | ±0.5% | |
| セットアップ、立ち上がり時間 | 200ms、50ms、30ms | |||||
| ホールドアップタイム（代表値） | 30ms/AC230V | |||||
| 入力 | 電圧範囲 | AC85～264VまたはDC120～373V | ||||
| 頻度 | 47～63Hz | |||||
| 効率 | 82% | 82% | 84% | 84% | 85% | |
| 交流電流 | 0.8A/230V | |||||
| 突入電流 | コールドスタート: 45A/230V | |||||
| 漏れ電流 | <1.5mA/240VAC | |||||
| 保護 | 過負荷 | 定格出力電力 105% ～ 135% 始動過負荷保護 | ||||
| 保護タイプ: 一時停止モード、障害状態が解消された後の自動回復 | ||||||
| 過電圧 | 定格出力電力 135% ～ 150% の始動過電圧保護 | |||||
| 保護タイプ: O/P 電圧をシャットダウンし、電源を再投入して回復します。 | ||||||
| 過熱 | トランジスタ内部ノードの温度が105℃を超えると、過熱保護が開始されます | |||||
| 保護タイプ: O/P 電圧をシャットダウンし、電源を再投入して回復します。 | ||||||
| 環境 | 使用温度 | -10℃～+60℃ | ||||
| 使用湿度 | 20～90%RH | |||||
| 保存温度、湿度 | -20~+85℃、20%-90%RH | |||||
| 温度係数 | ±0.03%℃(0～50℃) | |||||
| 振動 | 10～500Hz、5G 12分/1サイクル、72分周期それぞれ X、Y、Z 軸に沿って | |||||
| 安全性 & EMC | 安全規格 | 準拠:CE および GB4943.1 安全規格 | ||||
| 耐電圧 | I/PO/P:1.5KVAC 1分間 I/P-FG:1.5KVAC 1分間 O/P-PG:0.5KVAC 1分間 | |||||
| 絶縁抵抗 | I/PO/P、I/P-FG、O/P-FG:100MΩ / 500VDC / 25℃ / 70% RH | |||||
| EMC放射 | EN61000-3-2:2014/EN61000-3-3:2013 | |||||
| EMC耐性 | EN 55032:2015/EN55035:2017/60950-1 | |||||
| その他 | MTBF | ≥327.9K 時間 MIL-HDBK-217F(25℃) | ||||

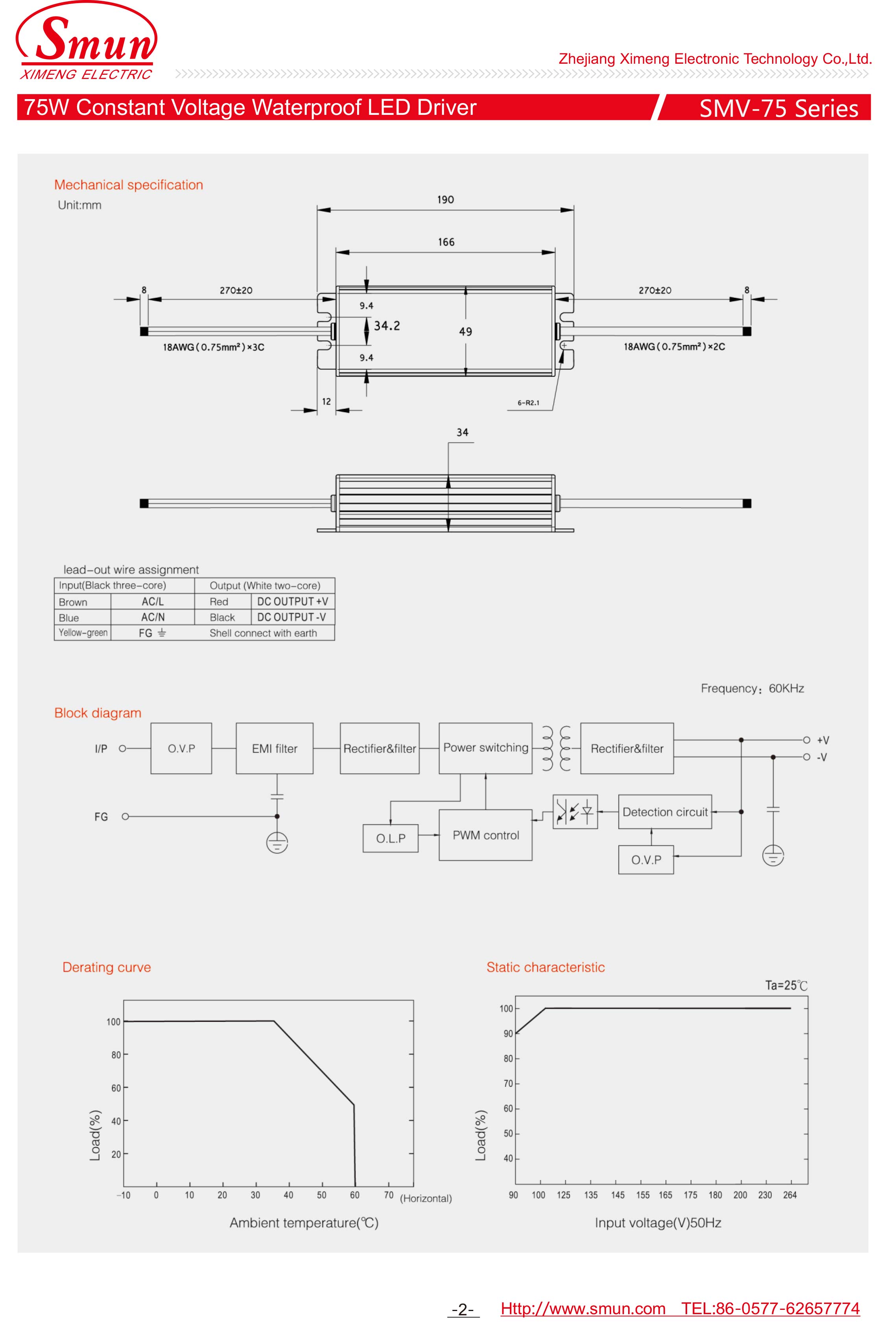

| サイズ | L190*W49*H34mm | |||||
| パッキング | 0.55KG | |||||
| 注記 | 1. 特に記載のないすべてのパラメータは、230VAC入力、定格負荷、周囲温度25℃で測定されています。 2. リップルとノイズは、0.1uf と 47uf の並列コンデンサで終端された 12 本のツイストペア線を使用して、20MHz の帯域幅で測定されます。 3. 許容差: セットアップ許容差、ライン調整、負荷調整が含まれます。 4. 低入力電圧では出力ディレーティングが必要です。詳細はディレーティングカーブをご参照ください。 5. 電源はシステム内のコンポーネントの一部として考慮する必要があります。すべての EMC 試験では、厚さ 1mm、長さ 360mm * 幅 360mm の金属鉄板上で試験サンプルを試験します。 | |||||
