説明：

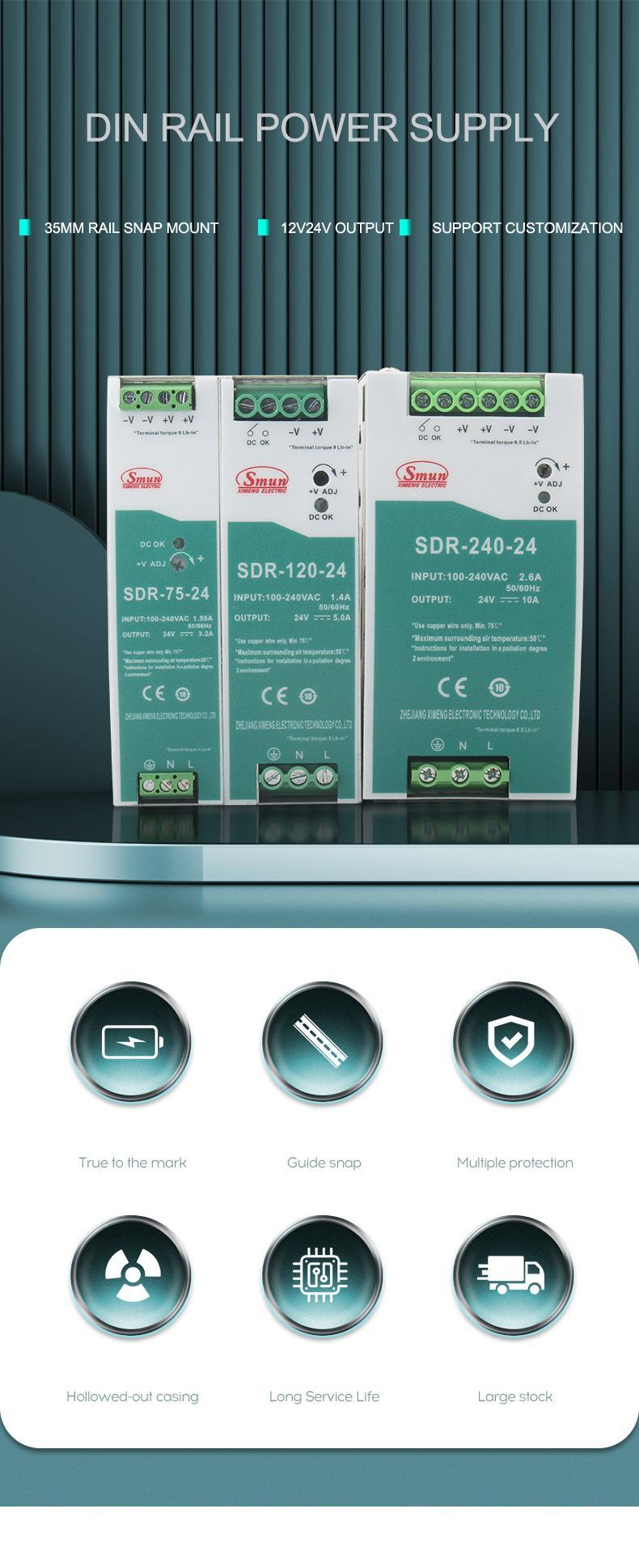

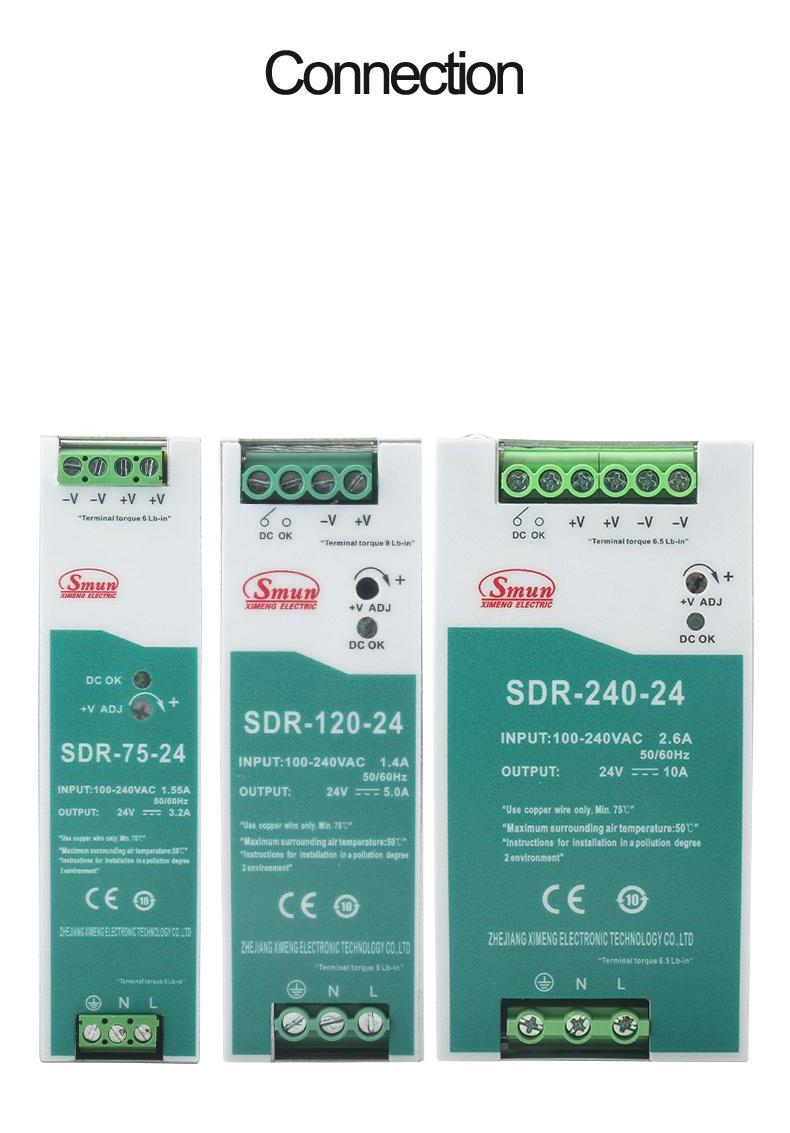

SDR シリーズは、DIN レールに取り付けられたスイッチ電源であり、特に産業用制御、オートメーション機器、計装、通信デバイス、LED 照明アプリケーションなどで広く使用されています。主な機能と仕様の概要は次のとおりです。
| シリーズ | ワット数(W) | 入力(VAC) | 出力(VDC) | サイズ(mm) | 保証期間(年) |
| SDR-75 | 75 | 90-264 | 12、24、48 | 32X125.2X102 | 3 |
| SDR-120 | 120 | 12、24、48 | 40X125.2X113.5 | ||
| SDR-240 | 240 | 24,48 | 63X125.2X113.5 | ||
| SDR-480 | 480 | 24,48 | 85.5X125.2X128.5 |
広範囲の入力電圧: SDR シリーズは、通常 85 ～ 264VAC または 100 ～ 370VDC をカバーする広い入力電圧範囲で設計されており、さまざまな世界的な電気規格にわたって安定して動作できるため、多用途性と柔軟性が向上します。
高効率: エネルギー効率の高い電源として、SDR は通常 80% 以上の変換効率を達成し、一部のモデルではさらに高い変換効率を実現します。これにより、エネルギー消費が削減されるだけでなく、運用コストと環境への影響も削減されます。
無負荷時の低い消費電力: ErP Lot 6 などの規格に準拠したこれらの電源は、無負荷時または軽負荷時の消費電力を最小限に抑え、環境に優しい省エネ要件に適合します。
包括的な保護メカニズム: 短絡保護 (SCP)、過電圧保護 (OVP)、過負荷保護 (OLP) などの基本的な保護に加え、SDR-240 は過熱保護 (OTP) も備えており、異常な状況下での自動出力カットオフを確保して損傷を防ぎます。
国際認証: これらの製品は通常、CE、TÜV など複数の国際安全認証に合格しており、世界市場でのアプリケーション向けの製品品質と安全性が保証されています。

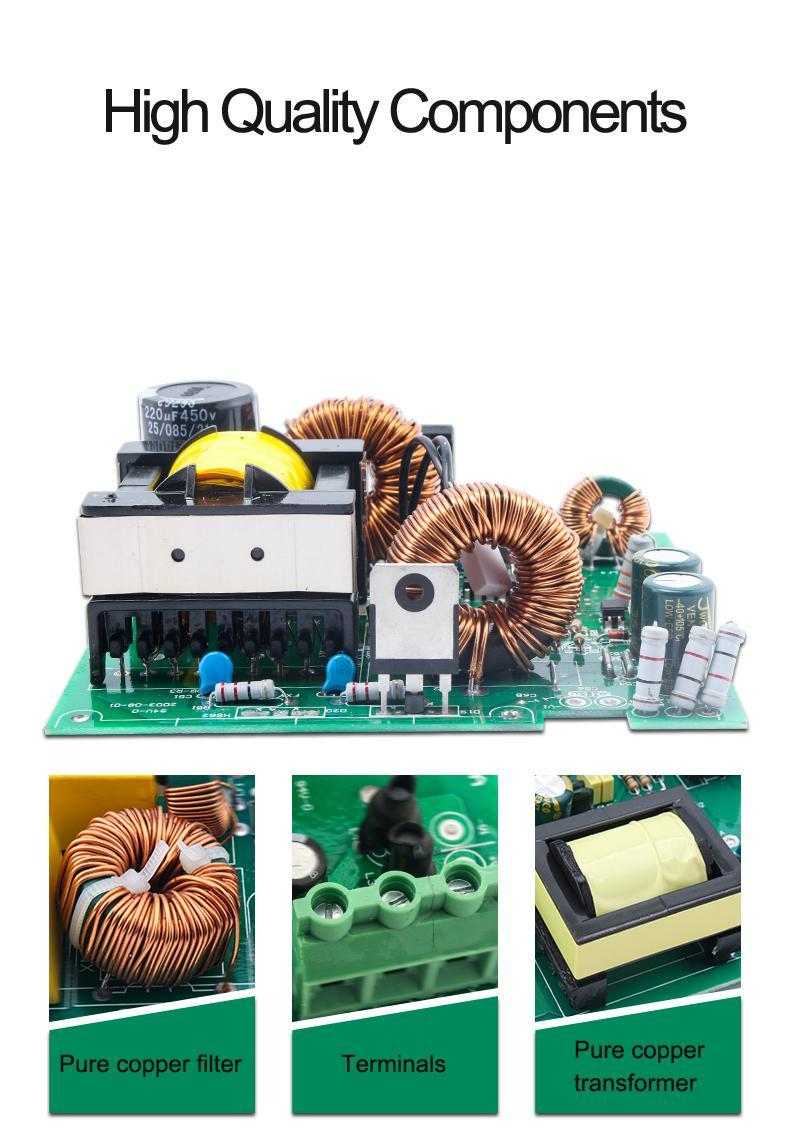

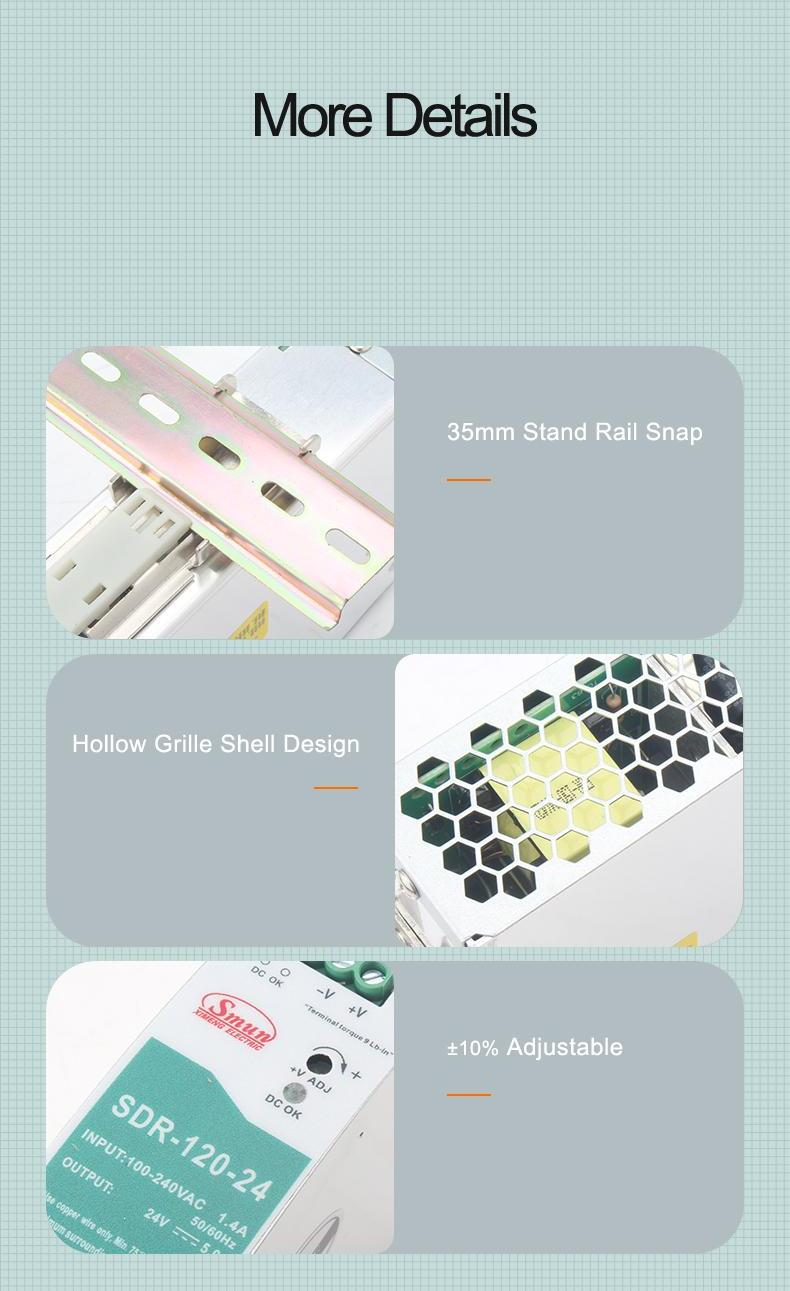

調整可能な出力電圧: 一部のモデルでは出力電圧の微調整が可能で、ユーザーは特定のニーズに応じて電圧出力を調整でき、柔軟性が高まります。

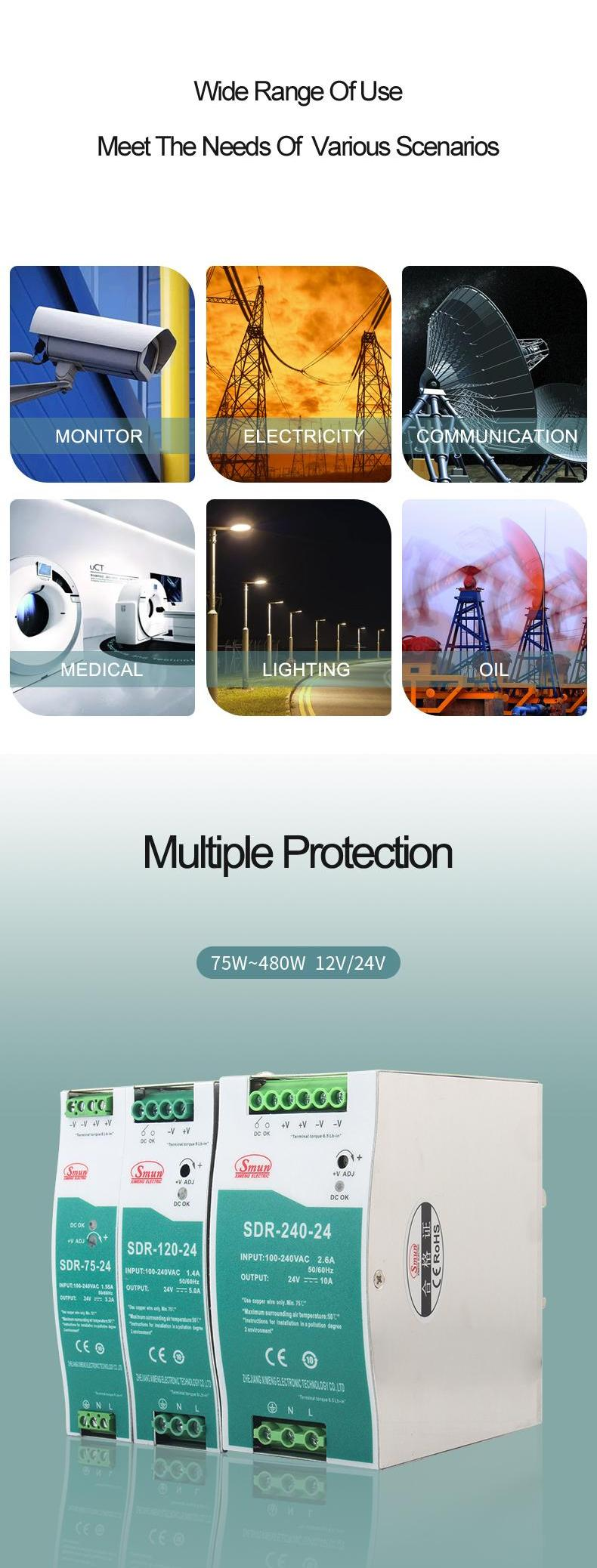

産業オートメーション: PLC 制御、センサー、アクチュエーター、その他の産業オートメーション機器に安定した DC 電力を供給します。
セキュリティと監視: CCTV カメラ、アクセス制御システム、警報システム、その他のセキュリティ デバイスに電力を供給し、24 時間 365 日の中断のない動作を保証します。
LED 照明: 屋内および屋外の LED 照明システム、特に定電圧駆動を必要とする LED ストリップや器具に適しています。
通信機器: ルーター、スイッチ、無線アクセス ポイント、その他の通信インフラに電力を供給し、データ伝送の安定性を確保します。
計装および制御システム: さまざまな測定器、自動化制御システムで使用され、コントローラー、ディスプレイなどに電力を供給します。
医療機器: すべての SDR-240 モデルが医療機器に適しているわけではありませんが、特定の認定モデルは監視装置や小規模治療装置などの医療機器の補助電源として使用できます。
仕様：
| モデル | SDR-75-12 | SDR-75-24 | SDR-75-48 | |
| 出力 | DC電圧 | 12V | 24V | 48V |
| 現在の範囲 | 0-6.3a | 0-3.2A | 0-1.6a | |
| 定格電力 | 75.6W | 76.8W | 76.8W | |
| リップルノイズ（最大） | 100MVP-P | 120mvp-p | 150mvp-p | |
| 電圧adj.range | 12-14V | 24-28V | 48-55V | |
| 電圧耐性 | ±1.0％ | ±1.0％ | ±1.0％ | |
| ライン規制 | ±0.5％ | ±0.5％ | ±0.5％ | |
| 負荷規制 | ±1.0％ | ±1.0％ | ±1.0％ | |
| セットアップ、立ち上がり時間 | 1500ms、60ms/AC230V 3000ms、60ms/AC115V(全負荷) | |||
| 時間をかけてください | 80ms/AC230V 20ms/AC115V(全負荷) | |||
| 入力 | 電圧範囲 | AC88～264V DC124～370V[AC/L(+)、AC/N(-)接続によりDC入力動作可能] | ||
| 頻度 | 47〜63Hz | |||
| 効率 | 88.5％ | 89％ | 90％ | |
| AC電流 | 1.4A/115VAC 0.85A/230VAC | |||
| インラッシュキュレント | 30A/115VAC 50A/230VAC | |||
| 漏れ電流 | <1MA / 240VAC | |||
| 保護 | 過負荷 | 通常は 110 ～ 150% の定格出力電力で 3 秒以上動作し、その後 O/P 電圧をシャットダウンし、再電源を入れて回復します。 | ||
| 150〜170%の定格電力、3秒以内の自動回復による定電流制限、3秒後にO/P電圧をシャットダウンし、再電源を入れて回復します | ||||
| オーバー電圧 | 14-17V | 29-33V | 56-65V | |
| 保護タイプ : O/P ボルタをシャットダウンし、電源を再投入して回復します | ||||
| 過熱 | O/P 電圧をシャットダウンし、温度が下がった後に電源を再投入して回復します | |||
| 環境 | 作業温度 | -30〜 +70℃（smunのデータシートとして派生曲線を参照） | ||
| 動作湿度 | 20〜95％RH非凝縮 | |||
| ストレージ温度 | -40〜 +85℃、10〜95％RH | |||
| temp.coefficient | ±0.03％/℃（0〜50℃） | |||
| 振動 | コンポーネント：10〜500Hz、2g 10分/1サイクル、60分。 x、y、z軸に沿ってそれぞれ。取り付け：コンプライアンスIEC60068-2-6 | |||
| 安全性 | 安全基準 | Ul508、TUV BS EN/EN62368-1、EAC TP TC 004、BSMI CNS14336-1 承認済み;（BS EN/EN60204-1 に準拠） | ||
| 電圧に耐えます | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 分離抵抗 | I/PO/P、I/P-FG、O/P-FG：> 100M OHMS/500VDC/25℃/70％RH | |||
| EMC排出 | BS EN/EN55032(CISPR32)、BS EN/EN61000-3-2、EAC TP TC 020、CNS13438 クラス A に準拠 | |||
| EMC免疫 | BS EN/EN61000-4-2、3、4、5、6、8、11、BS EN/EN55024、BS EN/EN61000-6-2(BS EN/EN50082-2)、重工業レベル、基準 A、EAC TP TC 020 に準拠 | |||
| その他 | mtbf | 479.8k時間 MIL-HDBK-217F(25℃) | ||
| 寸法 | 32*125.2*102mm (長さ*幅*高さ) | |||
| パッキング | 0.51kg; 28個/15.3Kg/1.22CUFT | |||
| 注記 | 1.特別に言及されていないすべてのパラメーターは、230VAC入力、定格負荷、および周囲温度の25°で測定されます。 2。リップルとノイズは、0.1UFおよび47UF並列コンデンサで終了した12 'のツイストペアワイヤを使用することにより、帯域幅の20MHzで測定されます。 3. 許容差 : セットアップ許容差、ライン変動、および負荷変動が含まれます。 4.電源は、最終機器に設置されるコンポーネントと見なされます。最終的な機器は、EMC指令をまだ満たしていることを再確認する必要があります。 5. 設置スペース: フルパワーで恒久的に負荷する場合、上部 40mm、下部 20mm、左右 5mm を推奨します。隣接するデバイスが熱源である場合、15mm のスペースを推奨します。 6. 入力電圧が低い場合にはディレーティングが必要になる場合があります。詳細はディレーティングカーブをご確認ください。 7.詳細については、Smunカスタマーサービスとお問い合わせください。 | |||
| モデル | SDR-120-12 | SDR-120-24 | SDR-120-48 | |
| 出力 | DC電圧 | 12V | 24V | 48V |
| 現在の範囲 | 0-10A | 0-5a | 0-2.5a | |
| 定格電力 | 120W | 120W | 120W | |
| リップルノイズ（最大） | 100MVP-P | 120mvp-p | 150mvp-p | |
| 電圧adj.range | 12-14V | 24-28V | 48-55V | |
| 電圧耐性 | ±1.0％ | ±1.0％ | ±1.0％ | |
| ライン規制 | ±0.5％ | ±0.5％ | ±0.5％ | |
| 負荷規制 | ±1.0％ | ±1.0％ | ±1.0％ | |
| セットアップ、立ち上がり時間 | 1500ms、60ms/AC230V 3000ms、60ms/AC115V(全負荷) | |||
| 時間をかけてください | 20ms/AC230V 20ms/AC115V(全負荷) | |||
| 入力 | 電圧範囲 | AC88～264V DC124～370V[AC/L(+)、AC/N(-)接続によりDC入力動作可能] | ||
| 頻度 | 47〜63Hz | |||
| 効率 | 85％ | 88％ | 90％ | |
| AC電流 | 1.4A/115VAC 0.85A/230VAC | |||
| インラッシュキュレント | 30A/115VAC 50A/230VAC | |||
| 漏れ電流 | <1MA / 240VAC | |||
| 保護 | 過負荷 | 通常は 110 ～ 150% の定格出力電力で 3 秒以上動作し、その後 O/P 電圧をシャットダウンし、再電源を入れて回復します。 | ||
| 150〜170%の定格電力、3秒以内の自動回復による定電流制限、3秒後にO/P電圧をシャットダウンし、再電源を入れて回復します | ||||
| オーバー電圧 | 14-17V | 29-33V | 56-65V | |
| 保護タイプ : O/P ボルタをシャットダウンし、電源を再投入して回復します | ||||
| 過熱 | O/P 電圧をシャットダウンし、温度が下がった後に電源を再投入して回復します | |||
| 環境 | 作業温度 | -30〜 +70℃（smunのデータシートとして派生曲線を参照） | ||
| 動作湿度 | 20〜95％RH非凝縮 | |||
| ストレージ温度 | -40〜 +85℃、10〜95％RH | |||
| temp.coefficient | ±0.03％/℃（0〜50℃） | |||
| 振動 | コンポーネント：10〜500Hz、2g 10分/1サイクル、60分。 x、y、z軸に沿ってそれぞれ。取り付け：コンプライアンスIEC60068-2-6 | |||
| 安全性 | 安全基準 | Ul508、TUV BS EN/EN62368-1、EAC TP TC 004、BSMI CNS14336-1 承認済み;（BS EN/EN60204-1 に準拠） | ||
| 電圧に耐えます | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 分離抵抗 | I/PO/P、I/P-FG、O/P-FG：> 100M OHMS/500VDC/25℃/70％RH | |||
| EMC排出 | BS EN/EN55032(CISPR32)、BS EN/EN61000-3-2、EAC TP TC 020、CNS13438 クラス A に準拠 | |||
| EMC免疫 | BS EN/EN61000-4-2、3、4、5、6、8、11、BS EN/EN55024、BS EN/EN61000-6-2(BS EN/EN50082-2)、重工業レベル、基準 A、EAC TP TC 020 に準拠 | |||
| その他 | mtbf | 292.1k時間 MIL-HDBK-217F(25℃) | ||
| 寸法 | 40*125.2*113.5mm (長さ*幅*高さ) | |||
| パッキング | 0.67kg; 28個/15.3Kg/1.22CUFT | |||
| 注記 | 1.特別に言及されていないすべてのパラメーターは、230VAC入力、定格負荷、および周囲温度の25°で測定されます。 2。リップルとノイズは、0.1UFおよび47UF並列コンデンサで終了した12 'のツイストペアワイヤを使用することにより、帯域幅の20MHzで測定されます。 3. 許容差 : セットアップ許容差、ライン変動、および負荷変動が含まれます。 4.電源は、最終機器に設置されるコンポーネントと見なされます。最終的な機器は、EMC指令をまだ満たしていることを再確認する必要があります。 5. 設置スペース: フルパワーで恒久的に負荷する場合、上部 40mm、下部 20mm、左右 5mm を推奨します。隣接するデバイスが熱源である場合、15mm のスペースを推奨します。 6. 入力電圧が低い場合にはディレーティングが必要になる場合があります。詳細はディレーティングカーブをご確認ください。 7.詳細については、Smunカスタマーサービスとお問い合わせください。 | |||
| モデル | SDR-240-12 | SDR-240-24 | SDR-240-48 | |
| 出力 | DC電圧 | 12V | 24V | 48V |
| 現在の範囲 | 0-20A | 0-10A | 0-5a | |
| 定格電力 | 240W | 240W | 240W | |
| リップルノイズ（最大） | 100MVP-P | 120mvp-p | 150mvp-p | |
| 電圧adj.range | 12-14V | 24-28V | 48-55V | |
| 電圧耐性 | ±1.0％ | ±1.0％ | ±1.0％ | |
| ライン規制 | ±0.5％ | ±0.5％ | ±0.5％ | |
| 負荷規制 | ±1.0％ | ±1.0％ | ±1.0％ | |
| セットアップ、立ち上がり時間 | 1500ms、60ms/AC230V 3000ms、60ms/AC115V(全負荷) | |||
| 時間をかけてください | 20ms/AC230V 20ms/AC115V(全負荷) | |||
| 入力 | 電圧範囲 | AC88～264V DC124～370V[AC/L(+)、AC/N(-)接続によりDC入力動作可能] | ||
| 頻度 | 47〜63Hz | |||
| 効率 | 85％ | 88％ | 90％ | |
| AC電流 | 1.4A/115VAC 0.85A/230VAC | |||
| インラッシュキュレント | 30A/115VAC 50A/230VAC | |||
| 漏れ電流 | <1MA / 240VAC | |||
| 保護 | 過負荷 | 通常は 110 ～ 150% の定格出力電力で 3 秒以上動作し、その後 O/P 電圧をシャットダウンし、再電源を入れて回復します。 | ||
| 150〜170%の定格電力、3秒以内の自動回復による定電流制限、3秒後にO/P電圧をシャットダウンし、再電源を入れて回復します | ||||
| オーバー電圧 | 14-17V | 29-33V | 56-65V | |
| 保護タイプ : O/P ボルタをシャットダウンし、電源を再投入して回復します | ||||
| 過熱 | O/P 電圧をシャットダウンし、温度が下がった後に電源を再投入して回復します | |||
| 環境 | 作業温度 | -30〜 +70℃（smunのデータシートとして派生曲線を参照） | ||
| 動作湿度 | 20〜95％RH非凝縮 | |||
| ストレージ温度 | -40〜 +85℃、10〜95％RH | |||
| temp.coefficient | ±0.03％/℃（0〜50℃） | |||
| 振動 | コンポーネント：10〜500Hz、2g 10分/1サイクル、60分。 x、y、z軸に沿ってそれぞれ。取り付け：コンプライアンスIEC60068-2-6 | |||
| 安全性 | 安全基準 | Ul508、TUV BS EN/EN62368-1、EAC TP TC 004、BSMI CNS14336-1 承認済み;（BS EN/EN60204-1 に準拠） | ||
| 電圧に耐えます | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 分離抵抗 | I/PO/P、I/P-FG、O/P-FG：> 100M OHMS/500VDC/25℃/70％RH | |||
| EMC排出 | BS EN/EN55032(CISPR32)、BS EN/EN61000-3-2、EAC TP TC 020、CNS13438 クラス A に準拠 | |||
| EMC免疫 | BS EN/EN61000-4-2、3、4、5、6、8、11、BS EN/EN55024、BS EN/EN61000-6-2(BS EN/EN50082-2)、重工業レベル、基準 A、EAC TP TC 020 に準拠 | |||
| その他 | mtbf | 292.1k時間 MIL-HDBK-217F(25℃) | ||
| 寸法 | 63*125.2*113.5mm (長さ*幅*高さ) | |||
| パッキング | 1.03kg; 12個/13.4Kg/1.22CUFT | |||
| 注記 | 1.特別に言及されていないすべてのパラメーターは、230VAC入力、定格負荷、および周囲温度の25°で測定されます。 2。リップルとノイズは、0.1UFおよび47UF並列コンデンサで終了した12 'のツイストペアワイヤを使用することにより、帯域幅の20MHzで測定されます。 3. 許容差 : セットアップ許容差、ライン変動、および負荷変動が含まれます。 4.電源は、最終機器に設置されるコンポーネントと見なされます。最終的な機器は、EMC指令をまだ満たしていることを再確認する必要があります。 5. 設置スペース: フルパワーで恒久的に負荷する場合、上部 40mm、下部 20mm、左右 5mm を推奨します。隣接するデバイスが熱源である場合、15mm のスペースを推奨します。 6. 入力電圧が低い場合にはディレーティングが必要になる場合があります。詳細はディレーティングカーブをご確認ください。 7.詳細については、Smunカスタマーサービスとお問い合わせください。 | |||
