RV やボートでオフグリッドの冒険をするのが好きな人なら、バッテリーの電力がどれほど予測不可能であるかをご存知でしょう。バッテリーバンクは安定した電気の流れを供給することになっていますが、現実はもっと厄介です。オルタネーターの大量充電、突然の太陽光サージ、またはエンジン始動時の負荷が大きいと、システムの電圧が大きく変動する可能性があります。このような絶え間ない変動により、LED テレビ、Wi-Fi ルーター、繊細な海洋センサーなどの繊細な車載電子機器の寿命が簡単に縮んだり、寿命が短くなったりする可能性があります。

そこで役立つのがアクティブスタビライザーです。 8 ～ 40V から 12V への昇圧降圧コンバータを取り付けることで、これらの混沌とし​​た電力シフトを動的に平滑化できます。バッテリーが 8V まで低下しても、40V まで急上昇しても、このデバイスは自動的に電圧を上げたり下げたりして、クリーンな連続 12V DC 出力を維持します。負荷の高いセットアップを扱う場合、 8-40V から 12V への昇圧降圧コンバータなどのオプションは 、これらのレギュレータが幅広い入力範囲を管理して機器を安全に保つことができる多用途性を示しています。

貴重な電化製品を予期せぬ電圧低下やスパイクから保護するために利用できる最適なコンバーターのオプションを見ていきます。単一のルーター用の小型で高効率のスタビライザーが必要な場合でも、キャビン全体用の強力なレギュレーターが必要な場合でも、オフグリッド電力の信頼性と安全性を維持するための適切な戦略が見つかります。

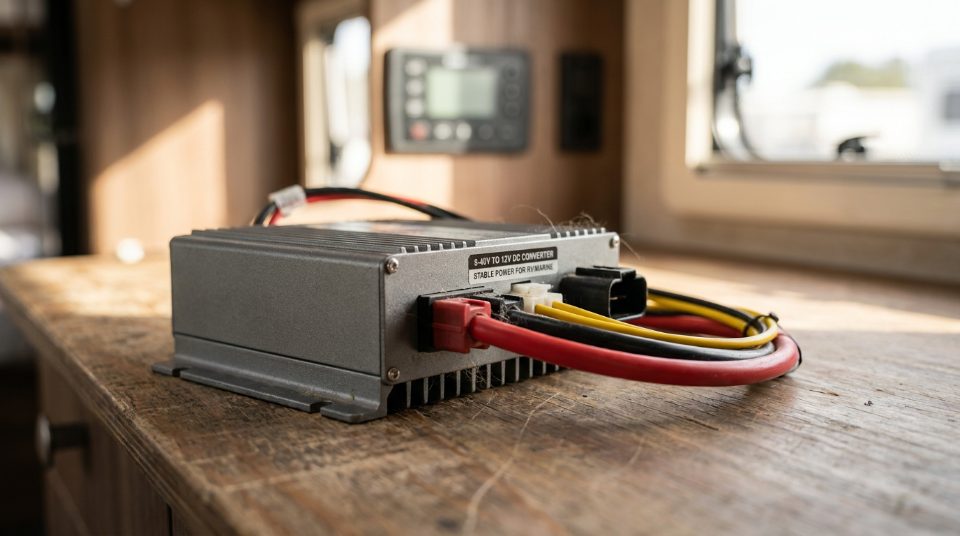

RV および船舶のセットアップに 8 ～ 40V から 12V への昇圧降圧コンバータが必要な理由

ボートのエンジンを始動するとすぐに海洋 GPS が再起動したり、ソーラーパネルがハイギアになると RV の LED ライトがちらついたりしたことはありませんか?これは、車両の「12 ボルト」バッテリー バンクが正確に 12 ボルトになることがほとんどないために発生します。実際には、移動電気システムは非常に不安定です。重いエンジンをクランキングすると、大容量のスターターモーターが大量の電流を消費するため、システム電圧が瞬時に 8V まで低下する可能性があります。逆に、明るい午後にオルタネーターがサージしたり、ソーラー充電コントローラーが最大電力を供給したりすると、電圧が最大 40V まで上昇する可能性があります。

ここで、機器を節約するために昇降圧トポロジが登場します。電圧を下げることしかできない単純なレギュレータとは異なり、このスマートな設計はオンザフライで自動的にモードを切り替えます。バッテリー電圧が 12V を超えると、コンバータは「降圧」(降圧) モードになり、過剰な電力をトリミングします。電圧が 12V を下回ると、シームレスに「ブースト」（昇圧）モードに移行し、電圧を引き上げます。重機で 24V 機器を動作させるために使用されるなどの同様の高耐久レギュレータを目にすることがありますが 9-40V から 24V への昇圧降圧モジュール 、専用の 12V スタビライザが標準の車載機器の安全な動作を維持します。

アクティブな 8 ～ 40 V から 12 V への昇圧降圧コンバータを使用することで、繊細な海洋ナビゲーション機器や RV 電子機器をこれらの混沌とし​​た電力変動から保護します。これがないと、一定の電圧降下により迷惑なマイクロプロセッサのリセットが引き起こされ、画面のちらつきが発生し、高価な電子機器の早期故障につながる可能性があります。電力を安定に保つことで、魚群探知機、ルーター、ステレオをトラブルなく長持ちさせることができます。

重要なポイント

• モバイル システムのバッテリ電圧は、頻繁にエンジンのクランキング中に 8V まで低下し、急速なソーラー充電やオルタネータのサージ中に最大 40V まで上昇します。

• 昇降圧トポロジーは、入力が 12V を超えると降圧 (バック) モードと、入力が 12V を下回ると昇圧 (ブースト) モードの間で自動的に移行します。

• 専用のスタビライザーを使用することで、マイクロプロセッサーのリセット、画面のちらつき、繊細な海洋ナビゲーション機器の早期故障を防ぎます。

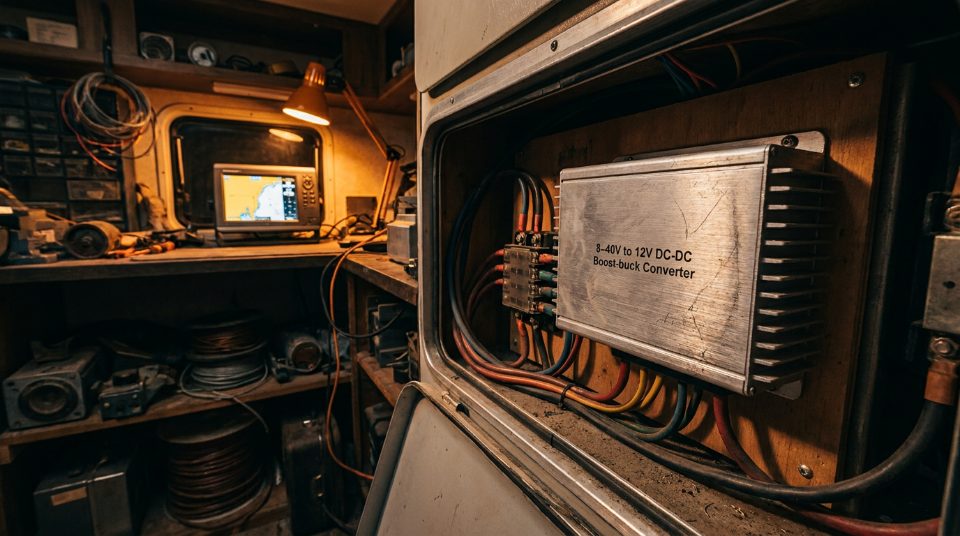

船舶用および RV 用パワーコンバータの主な選択基準

オンラインには何百ものオプションがある中で、完璧な電圧レギュレータをどのように選択すればよいでしょうか?専門用語のせいで迷子になりがちですが、適切な 8 ～ 40 V から 12 V への昇圧降圧コンバータを選択するには、環境にどれだけうまく対応できるか、安全に流すことができる電流の大きさ、およびその脳にどのような安全機能が組み込まれているかという 3 つの主な要素が重要になります。

1. 過酷な環境に耐える堅牢なハウジング

ボートや RV は電子機器にとって厳しい場所です。塩水噴霧、高湿度、でこぼこ道を走行したり波に打ち寄せる際の絶え間ない振動の間では、標準的なプラスチック製の箱では長持ちしません。

• IP67 定格のダイカスト アルミニウム ハウジングを探してください。「IP67」定格は、ユニットが完全に防塵であり、水深 1 メートルに最長 30 分間落としても耐えられることを意味します。

• アルミニウムが重要な理由: ダイカストアルミニウムには 2 つの役割があります。湿気や塩気を遮断し、物理的なヒートシンクとして機能します。これらのコンバータは電圧を変更するために一生懸命動作するため、熱が発生します。アルミニウムのシェルが内部コンポーネントから熱を奪い、周囲の空気に放出するため、うるさくて壊れやすい冷却ファンを必要とせずに、ユニットの動作温度を低く保ちます。

2. 負荷に適した電流定格

コンバータの出力容量と、実行する予定のデバイスを一致させる必要があります。あまりにも多くの電流を流そうとすると、コンバータが過熱したり、電圧が低下したり、完全にシャットダウンしたりすることがあります。

• 小型電子機器の場合: 海洋 GPS、小型 Wi-Fi ルーター、またはいくつかの LED ライトのみに電力を供給している場合は、コンパクトなコンバータが最適です。最大 3A の定電流 (36W 出力電力) を提供する工業用グレードのコンバータは、効率が高く、低温で動作し、占有スペースが非常に小さいため、小型電子機器に最適です。

• 重量のある機器の場合: ビルジ ポンプ、ディーゼル ヒーター、大型ステレオ アンプを稼働させる必要がある場合は、定格 10A (120W) 以上の頑丈なユニットが必要です。

• 回路の理解: これらのユニットの多くは、 非絶縁昇圧降圧レンジと同様に、非絶縁設計を使用しています。これは、入力と出力が共通の負のグランドを共有することを意味します。非絶縁コンバータは非常に効率が高く (多くの場合 90% 以上)、バッテリー電力の節約に最適ですが、敏感な無線機器がグランド ループ電気ノイズの影響を受けないようにする必要があります。

3. 内蔵の安全保護機能

停電しているときは、単純な配線ミスやショートによって火災が発生することはありません。コンバータ自体と高価な電化製品を電気的故障から保護できるコンバータが必要です。

• 過熱保護: エンジン ベイが熱くなりすぎると、コンバーターは熱暴走を防ぐために自動的にスロットルを戻すかシャットダウンします。熱暴走は、過熱によりデバイスが溶融するか発火するまでより多くの電力を消費する危険なサイクルです。

• 過電圧および短絡保護: ワイヤーが金属フレームにこすれてショートした場合、またはオルタネーターが巨大な電圧スパイクを送信した場合、コンバーターの内部スイッチが即座に接続を切断します。これにより、過渡高電圧が敏感な 12V 電子機器に到達して故障するのを防ぎます。

重要なポイント

• 過酷な海洋環境で湿気、塩水噴霧、振動を遮断するには、IP67 定格のダイカスト アルミニウム ハウジングを探してください。

• 適切な電流定格を選択してください。最大 3A の定電流 (36W 出力電力) を提供する工業グレードのコンバータは小型電子機器に最適ですが、重量のある機器には 10A 以上が必要です。

• 熱暴走を防ぐために、過熱、過電圧、短絡保護などの安全機構がユニットに組み込まれていることを確認してください。

市場で販売されている 8-40V から 12V への昇圧降圧コンバータのベスト 5 モデル

適切なコンバーター モデルの選択は、アプライアンスの総ワット数とユニットの熱放散能力のバランスに依存します。デバイスが冷却できる以上の電力を供給しようとすると、デバイスが過熱し、デバイス自体を保護するためにシャットダウンします。

業界リソース 「DC DC コンバータの入力範囲と絶縁の説明」で詳しく説明されているように、この熱負荷の管理は電圧のマッチングと同じくらい重要です。小型の密閉ユニットは低圧ギアには適しているかもしれませんが、頑丈な機器には熱を逃がすための冷却フィンを備えた大型の金属ボディが必要です。

以下の表は、電力制限と熱の処理方法に基づいて、5 つの最適なコンバータ スタイルを比較しています。

以下では、コンパクトなユニットから始めて高出力の強力なユニットまで、市場で最適なオプションを見ていきます。

重要なポイント

• 適切なコンバーター モデルの選択は、アプライアンスの総ワット数とユニットの熱放散能力のバランスに依存します。

最適なコンパクト & 低消費電力オプション (最大 3A/36W)

いくつかの小さなガジェットを動作させ続ける必要があるだけであれば、配電盤内の貴重なスペースを占める巨大で重いコンバータは必要ありません。 の場合 12V/24V から 5V への降圧コンバータ、最大 3A または 5A にプルアップするコンパクトなオプションが最適です。効率が高く、発熱が非常に少ないため、ダッシュボードの後ろや小さなコントロール ボックス内に簡単に収納できます。

産業用グレードの 3A 昇降圧レギュレータ

この小型のパワーハウスは、一定の 3A (36W) 出力を提供するため、 に最適な 8 ～ 40V ～ 12V の昇圧降圧コンバータの選択肢となります DC-DC コンバータ範囲。特徴的なのは、同期整流技術の使用です。

従来のコンバータでは、電流の方向を制御するためにダイオードが使用されます。ただし、ダイオードはボトルネックのように機能し、電力を無駄にして熱に変える摩擦を引き起こします。同期整流では、これらの古いダイオードを、マイクロ秒の精度で開閉する高度な電子スイッチ (MOSFET) に置き換えます。この変更により、エネルギーの無駄が大幅に削減され、バッテリーバンクが激しく変動している場合でも、ユニットの動作温度が低く保たれます。家庭用バッテリーを消耗することなく、クリーンで安定した 12V 電源を必要とする、高精度のマイクロプロセッサー、小型 Wi-Fi ルーター、GPS トラッカーを実行するのに最適です。

5A防水電圧安定器

ギアにもう少し余裕が欲しい場合は、5A 防水電圧スタビライザーを使用すると、適度な 60W の電力バッファーが得られます。このモデルは、より過酷な環境向けに特別に設計されており、完全なエポキシポッティングが特徴です。

製造中、内部回路基板全体が液体エポキシ樹脂に浸され、硬化して固体の保護ブロックになります。このブロックは水、塩水噴霧、粉塵、激しい振動を完全に遮断します。小型のマリンオーディオシステム、魚群探知機、オープンコックピットボートやオフロード車両の小型 LED ライトに最適です。

システムのトレードオフと考慮事項

これらのコンパクトなユニットは信頼性が高いですが、いくつかの妥協が必要です。

• 拡張の余地がない: 3A または 5A の制限は厳しいです。後で回路にポータブル 12V 冷蔵庫やディーゼル ヒーターなどの電子機器を追加すると、コンバーターに瞬時に過負荷がかかり、安全シャットダウンが発生します。

• 受動的冷却の制限: これらのユニットは小型で密閉されているため、大きな冷却フィンやファンはありません。熱を伝達するのは平らな金属の裏地に依存します。効率的に稼働し続けるには、熱を逃がすために、涼しく平らな面 (金属フレームや通気性の良い木製パネルなど) に平らに取り付ける必要があります。

RV および船舶の重荷重に最適な高出力オプション

ボートや RV で電力を大量に消費する機器を実行している場合、小さなスタビライザーでは対応できません。重い DC 負荷には、電圧降下や過熱なしに大電流要求を処理できる堅牢なハードウェアが必要です。

• 耐久性の高い 24V から 12V への降圧コンバータ: このユニットは、ミッドレンジの要求に応える主力製品です。複数の LED ライト ストリップ、ビルジ ポンプ、客室換気ファンを同時に稼働できるように特別に設計されています。安定した 12V 出力を維持することで、重いポンプが突然作動したときにライトが暗くなったりちらついたりするのを防ぎます。

• 高出力 15A (180W) 昇降圧レギュレータ: 高温のエンジン ベイや狭いユーティリティ コンパートメントにパワー スタビライザを取り付ける必要がある場合、このモデルは理想的な選択肢です。熱の蓄積を急速に放散する深い外部アルミニウム ヒートシンク フィンを備えており、標準コンバータがシャットダウンしてしまうような周囲温度での継続的な高負荷動作を可能にします。

• 商用グレードの 20A (240W) スタビライザー: これは、複雑な海洋ナビゲーション スイート、レーダー システム、およびマルチデバイスの急速充電ハブにとって究極の選択肢です。高いサージ容量を備えて設計されているため、複数の重いデバイスが同時にオンになったときに発生する、短時間で激しい電流のスパイクに簡単に対処できます。

高出力 8 ～ 40 V から 12 V への昇圧降圧コンバータを使用すると、重要なシステムが確実にオンラインに維持されますが、トレードオフに留意してください。これらの大型ユニットはより多くの物理的スペースを占有し、電力が電化製品に到達する前に電圧降下を防ぐために太いゲージの配線が必要になります。

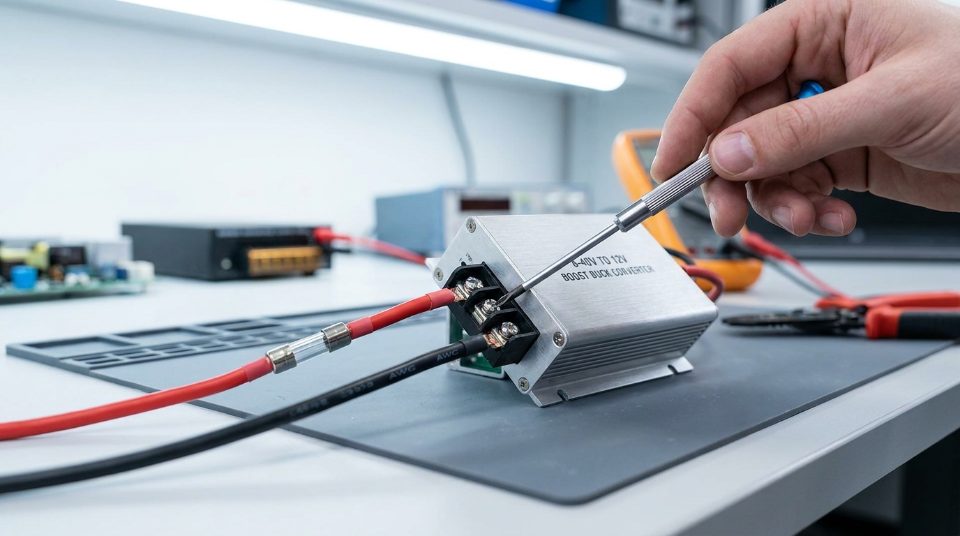

取り付けのヒントと一般的な昇降圧障害の防止

高品質のコンバーターを手に入れるだけでは、まだ戦いは半分に過ぎません。正しく取り付けないと、高価な船舶用電子機器が損傷したり、電気火災が発生したりする危険があります。セットアップを最大限に活用するには、いくつかの重要なインストール戦略に従う必要があります。

ステップ 1: デュアル インライン ヒューズの取り付け

このステップを飛ばさないでください。コンバータの入力側と出力側の両方にインライン ヒューズを取り付ける必要があります。

• 入力ヒューズ: コンバータ自体が内部短絡した場合に、バッテリー バンクと主配線を保護します。

• 出力ヒューズ: これは、デバイスが誤動作した場合に、下流の家電製品や細いワイヤに過大な電流が流れる (過電流による損傷) ことを防ぎます。

ヒューズの定格を、特定のコンバータ モデルの連続電流制限に合わせてください。

ステップ 2: 適切なワイヤ ゲージ (AWG) を選択する

電圧降下は、12V システムのパフォーマンスを著しく低下させる原因となります。電源線が細すぎるか長すぎると、コンバータの入力端子に到達する前に電気抵抗により電圧が降下します。これを防ぐには、ワイヤ ゲージ計算ツールを使用して、ワイヤの全長に基づいて正しいアメリカン ワイヤ ゲージ (AWG) を選択します。太いワイヤにより、コンバータは強力で安定した入力信号を受信して​​動作することが保証されます。

ステップ 3: 涼しく換気を保つ

高効率モデルでも発熱します。 8 ～ 40 V から 12 V への昇圧降圧コンバータを、密閉されたプラスチックのグローブ ボックスや通気のないエンジン コンパートメントなどの換気のない狭いスペースに取り付けることは避けてください。ユニットの周囲温度が 80°C (176°F) を超えると、コンバーターが自動サーマルシャットダウンをトリガーするか、コンポーネントが永続的に劣化します。適切な空気の流れのある空間の、平らな熱伝導性の面に必ず取り付けてください。

ステップ 4: 極性を再確認する

電源スイッチを入れる前に、マルチメーターで接続を再確認してください。プラスとマイナスのワイヤを逆に接続すると（極性が逆）、ユニット内の保護されていないダイオード回路が即座に破壊されます。赤と黒のワイヤーを 5 秒間チェックするだけで、大きな損害を与えるミスを防ぐことができます。

重要なポイント

• コンバータと下流の配線を過電流による損傷から保護するために、入力側と出力側の両方にインライン ヒューズを必ず取り付けてください。

• 電流がコンバータの入力端子に到達する前の電圧降下を最小限に抑えるために、ランレングスに基づいて正しいワイヤ ゲージ (AWG) を使用してください。

• 周囲温度が 80°C を超える換気のない密閉空間にコンバータを設置しないでください。熱シャットダウンが発生したり、コンポーネントの永久的な劣化が発生したりすることがあります。

• 電源を入れる前に入力極性を確認してください。プラスとマイナスのワイヤを逆に接続すると、保護されていないダイオード回路が即座に破壊されます。

結論

オフグリッド設定でオルタネーターのサージやバッテリーの深刻な消耗に定期的に対処する場合は、8 ～ 40 V から 12 V への昇圧降圧コンバータを追加することが、機器を保護する唯一の最善の方法です。この広入力トポロジは、昇圧 (ブースト) モードと降圧 (降圧) モードをシームレスに切り替えることで、ソーラー充電による突然の 40V スパイクやエンジン クランキング中の 8V 降下などの過酷な入力過渡現象に対応します。一瞬の電圧低下さえも許容できない、繊細なマイクロプロセッサ、海洋魚群探知機、またはセルラー ルーターを実行している場合には、これを強くお勧めします。

次のステップは、システムのサイズを適切に設定することです。自分の負荷を推測しないでください。接続されているすべてのデバイスのピーク電力需要を計算し、20% の安全マージンを追加します。このバッファはユニットの動作温度を低く保ち、起動サージ時に過電流保護が作動するのを防ぎます。合計負荷が 36 ワット未満の場合は、コンパクトな 3A スタビライザーで十分です。ビルジポンプや LED 照明ネットワークなどのより大きな負荷の場合は、高耐久の 10A 以上のモデルを検討してください。また、敏感なオーディオ機器や無線機器のグランド ループ干渉を除去するために絶縁コンバータが必要かどうか、または一般的な DC 配電には標準の非絶縁ユニットで十分であるかどうかも検討してください。

最後に、確実な設置によって投資を確保します。コンバータを換気の良い空間に置いて熱放散を促進し、コンバータ前の電圧降下を避けるために太いワイヤを使用し、必ず両側にインライン ヒューズを取り付けてください。これらの手順を実行すると、オフグリッド電力システムが強固な状態を維持し、冒険がどこに行っても高価な電子機器を保護できます。

よくある質問

絶縁コンバータと非絶縁コンバータの違いは何ですか?どちらが必要ですか?

非絶縁コンバータは入力と出力の間で共通のグランドを共有するため、ほとんどの標準的な RV ライトやビルジ ポンプで完全に機能します。絶縁モデルは内部トランスにより入出力回路を完全に分離し、電気ノイズを遮断します。絶縁型ユニットが必要になるのは、高感度の海洋無線、魚群探知機、またはハイエンド オーディオ システムのグランド ループ干渉を排除したい場合のみです。

バッテリー電圧が 8V 近くに低下すると、コンバーターがより多くの熱を発生するのはなぜですか?

バッテリー電圧が低下すると、電圧を安定した 12V に戻すために、レギュレーターはブースト モードでさらに激しく動作する必要があります。出力電力を維持するには、ユニットはバッテリーからより多くの電流を引き出す必要があり、回路内の電気抵抗が増加します。この余分な作業負荷により、より多くの熱が発生するため、バッテリーの消耗が激しい場合には、ユニットを換気の良い場所に保管することが非常に重要です。

電子機器の電源がオフになっているときに、8 ～ 40 V から 12 V への昇圧降圧コンバータはバッテリーを消耗しますか?

はい、これらのデバイスには、接続されている電子機器が動作していないときでも、静止電流と呼ばれる微小な寄生電力が発生します。このアイドル状態の消費は通常非常に小さく、多くの場合わずか数ミリアンペアですが、数週間の保管期間中にバッテリー バンクをゆっくりと消耗させる可能性があります。これを防ぐには、RV またはボートが駐車されているときにスタビライザーを完全に切断するために、入力ワイヤに物理マスター スイッチまたはリレーを設置する必要があります。
