MDR
SMUN
説明：
MDR は、産業用アプリケーション向けに特別に設計された高性能 DIN レール取り付けスイッチ モード電源で、安定した DC 出力を提供し、効率的な電力変換を必要とする制御キャビネットやその他のコンパクトなスペースへの設置に最適です。
| シリーズ | ワット数(W) | 入力(VAC) | 出力(VDC) | サイズ(mm) | 保証期間(年) |
| MDR-10 | 85-264 | 5、12、15、24 | 22.5X90X100 | 3 | |
| MDR-20 | 20 | 5、12、15、24 | 22.5X90X100 | ||
| MDR-40 | 40 | 5、12、24、48 | 40X90X100 | ||
| MDR-60 | 60 | 5、12、24、48 | 40X90X100 | ||
| MDR-100 | 100 | 12、24、48 | 55X90X100 |
定格電力: MDR は、中規模の負荷の電力要件を満たす出力電力を提供します。
入力電圧: 通常 85VAC ～ 264VAC の幅広い AC 入力電圧をサポートし、さまざまな世界的な電圧規格にわたって安定した動作を保証します。
出力構成: さまざまな出力電圧オプションが利用可能で、前述の MDR モデルは 5V、12V、24V DC、48V 出力を提供し、特定の電圧ニーズを要求するデバイスに合わせて調整されています。
超スリム設計: この電源は空間効率を考慮して設計されており、限られたスペースへの設置を容易にする超スリムなプロファイルが特徴です。
取り付け方法: 標準の DIN レール取り付け (通常 TS35/75 または TS35/15) を使用し、迅速な取り付けとメンテナンスを可能にします。
高効率： 高い変換効率を誇り、エネルギーロスを低減し省エネに貢献します。
保護機能： 過負荷、短絡、過電圧保護機構を内蔵し、電源と接続機器の両方の安全を確保します。
ワイヤレスバージョン: 特定のモデルは出力ケーブルなしのワイヤレス構成を提供しており、ユーザーは特定の要件に従って配線できます。
EMIフィルター： 内部EMIフィルターを装備し、電磁干渉を効果的に抑制し、電磁両立性を強化します。
動作環境: 幅広い動作温度に適しており、産業環境での長期安定した動作を保証します。
産業オートメーション: PLC、センサー、アクチュエーター、HMI、およびその他の産業用制御システムに電力を供給します。
セキュリティ監視: CCTV カメラ、アクセス制御システム、警報システム、その他のセキュリティ機器への電力供給に適しています。
LED 照明: LED ドライバーとして機能し、産業用または商業用の照明システムに電力を供給します。
通信機器: ネットワーク スイッチ、ルーター、サーバー、その他の通信インフラに安定した DC 電力を供給します。
計装: 実験装置、測定器、および同様のデバイスに正確な電力サポートを提供します。
仕様：

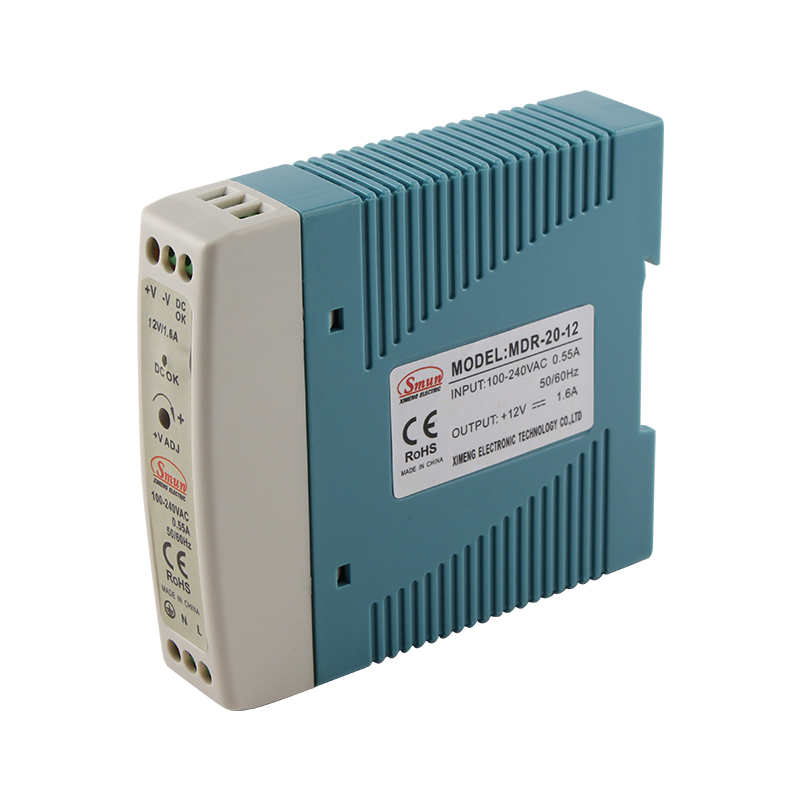

| モデル | MDR-20-12 | MDR-20-24 | MDR-20-48 | |
| 出力 | DC電圧 | 12V | 24V | 48V |
| 現在の範囲 | 0-1.67A | 0-1A | 0-0.4A | |
| 定格電力 | 20W | 24W | 19.2W | |
| リップルノイズ（最大） | 120mvp-p | 150mvp-p | 180mvp-p | |
| 電圧adj.range | 10.8〜13.2V | 21.6〜26.4V | 43.2〜52.8V | |
| 電圧耐性 | ±1.0％ | ±1.0％ | ±1.0％ | |
| ライン規制 | ±1.0％ | ±1.0％ | ±0.2% | |
| 負荷規制 | ±1.0％ | ±1.0％ | ±0.5％ | |
| セットアップ、立ち上がり時間 | 500ms、30ms/AC230V 1000ms、30ms/AC115V(全負荷) | |||
| 時間をかけてください | 50ms/AC230V 20ms/AC115V(全負荷) | |||
| 入力 | 電圧範囲 | AC85～264V DC124～370V | ||
| 頻度 | 47〜63Hz | |||
| 効率 | 80％ | 80％ | 84％ | |
| AC電流 | 0.55A/115VAC 0.35A/230VAC | |||
| インラッシュキュレント | 20A/115VAC 40A/230VAC | |||
| 漏れ電流 | <1MA / 240VAC | |||
| 保護 | 過負荷 | 105~160定格出力電力 | ||
| 保護タイプ: しゃっくりモード、障害状態が解消されると自動的に回復します。 | ||||
| オーバー電圧 | 13.8〜16.2V | 28.5～33.8V | 41.4〜48.6V | |
| 保護タイプ : O/P 電圧をシャットダウンし、障害状態が解消されると自動的に回復します | ||||
| 関数 | DC OKアクティブ信号(最大) | 9～13.5V/40mA | 18～27V/20mA | 41～54V/10mA |
| 環境 | 作業温度 | -20~ +70℃ (SMUN のデータシートのディレーティング曲線を参照) | ||
| 動作湿度 | 20〜90％RH非凝縮 | |||
| ストレージ温度 | -20～+85℃、10～90%RH | |||
| temp.coefficient | ±0.03％/℃（0〜50℃） | |||
| 振動 | コンポーネント：10〜500Hz、2g 10分/1サイクル、60分。 x、y、z軸に沿ってそれぞれ。取り付け：コンプライアンスIEC60068-2-6 | |||
| 安全性 | 安全基準 | CEおよびGB4943.1の安全基準を遵守します | ||
| 電圧に耐えます | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 分離抵抗 | I/PO/P、I/P-FG、O/P-FG：> 100M OHMS/500VDC/25℃/70％RH | |||
| EMC排出 | EN61000-3-2：2014/EN61000-3-3：2013 | |||
| EMC免疫 | EN55032:2015/EN55035:2017/60950-1 | |||
| その他 | mtbf | 236.9k時間 MIL-HDBK-217F(25℃) | ||
| 寸法 | 22.5*90*100mm (長さ*幅*高さ) | |||
| パッキング | 0.19kg; 72個/14.7Kg/0.91CUFT | |||
| 注記 | 1.特別に言及されていないすべてのパラメーターは、230VAC入力、定格負荷、および周囲温度の25°で測定されます。 2。リップルとノイズは、0.1UFおよび47UF並列コンデンサで終了した12 'のツイストペアワイヤを使用することにより、帯域幅の20MHzで測定されます。 3。許容範囲：セットアップ許容範囲、ライン規制、負荷規制が含まれます。 4. 入力電圧が低い状態では出力を下げる必要があります。詳細はディレーティング曲線図を参照してください。 5. セットアップ時間の長さはコールドファーストスタート時に測定されます。電源のON/OFFによりセットアップ時間が長くなる場合があります。 6.詳細については、Smunカスタマーサービスとお問い合わせください。 | |||

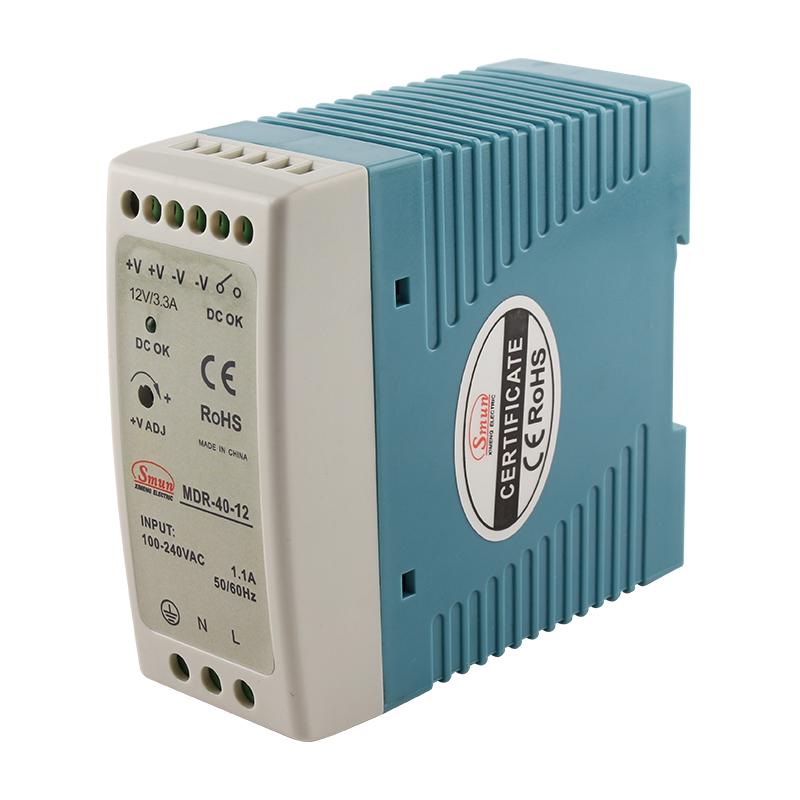

| モデル | MDR-40-12 | MDR-40-24 | MDR-40-48 | |
| 出力 | DC電圧 | 12V | 24V | 48V |
| 現在の範囲 | 0-3.4a | 0-1.7A | 0-0.83A | |
| 定格電力 | 40.8W | 40.8W | 39.8W | |
| リップルノイズ（最大） | 120mvp-p | 150mvp-p | 180mvp-p | |
| 電圧adj.range | 10.8〜13.2V | 21.6〜26.4V | 43.2〜52.8V | |
| 電圧耐性 | ±1.0％ | ±1.0％ | ±1.0％ | |
| ライン規制 | ±1.0％ | ±1.0％ | ±0.2% | |
| 負荷規制 | ±1.0％ | ±1.0％ | ±0.5％ | |
| セットアップ、立ち上がり時間 | 500ms、30ms/AC230V 1000ms、30ms/AC115V(全負荷) | |||
| 時間をかけてください | 50ms/AC230V 20ms/AC115V(全負荷) | |||
| 入力 | 電圧範囲 | AC85～264V DC124～370V | ||
| 頻度 | 47〜63Hz | |||
| 効率 | 76％ | 80％ | 84％ | |
| AC電流 | 0.55A/115VAC 0.35A/230VAC | |||
| インラッシュキュレント | 20A/115VAC 40A/230VAC | |||
| 漏れ電流 | <1MA / 240VAC | |||
| 保護 | 過負荷 | 105〜160％定格出力電力 | ||
| 保護タイプ: しゃっくりモード、障害状態が解消されると自動的に回復します。 | ||||
| オーバー電圧 | 13.8〜16.2V | 28.5～33.8V | 41.4〜48.6V | |
| 保護タイプ : O/P 電圧をシャットダウンし、障害状態が解消されると自動的に回復します | ||||
| 関数 | DC OKアクティブ信号(最大) | 9～13.5V/40mA | 18～27V/20mA | 41～54V/10mA |
| 環境 | 作業温度 | -20~ +70℃ (SMUN のデータシートのディレーティング曲線を参照) | ||
| 動作湿度 | 20〜90％RH非凝縮 | |||
| ストレージ温度 | -20～+85℃、10～90%RH | |||
| temp.coefficient | ±0.03％/℃（0〜50℃） | |||
| 振動 | コンポーネント：10〜500Hz、2g 10分/1サイクル、60分。 x、y、z軸に沿ってそれぞれ。取り付け：コンプライアンスIEC60068-2-6 | |||
| 安全性 | 安全基準 | CEおよびGB4943.1の安全基準を遵守します | ||
| 電圧に耐えます | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 分離抵抗 | I/PO/P、I/P-FG、O/P-FG：> 100M OHMS/500VDC/25℃/70％RH | |||
| EMC排出 | EN61000-3-2：2014/EN61000-3-3：2013 | |||
| EMC免疫 | EN55032:2015/EN55035:2017/60950-1 | |||
| その他 | mtbf | >327.9k 時間 MIL-HDBK-217F(25℃) | ||
| 寸法 | 40*90*100mm (長さ*幅*高さ) | |||
| パッキング | 0.25kg | |||
| 注記 | 1.特別に言及されていないすべてのパラメーターは、230VAC入力、定格負荷、および周囲温度の25°で測定されます。 2。リップルとノイズは、0.1UFおよび47UF並列コンデンサで終了した12 'のツイストペアワイヤを使用することにより、帯域幅の20MHzで測定されます。 3。許容範囲：セットアップ許容範囲、ライン規制、負荷規制が含まれます。 4. 入力電圧が低い状態では出力を下げる必要があります。詳細はディレーティング曲線図を参照してください。 5. セットアップ時間の長さはコールドファーストスタート時に測定されます。電源のON/OFFによりセットアップ時間が長くなる場合があります。 6.詳細については、Smunカスタマーサービスとお問い合わせください。 | |||

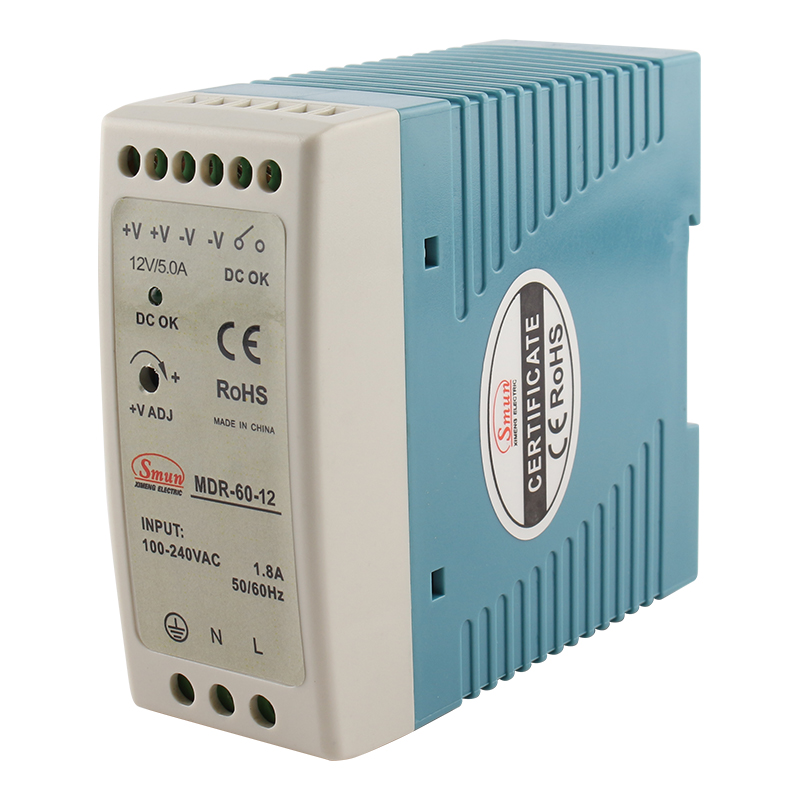

| モデル | MDR-60-12 | MDR-60-24 | MDR-60-48 | |
| 出力 | DC電圧 | 12V | 24V | 48V |
| 現在の範囲 | 0-5a | 0-2.5a | 0-1.25a | |
| 定格電力 | 60W | 60W | 60W | |
| リップルノイズ（最大） | 120mvp-p | 150mvp-p | 180mvp-p | |
| 電圧adj.range | 10.8〜13.2V | 21.6〜26.4V | 43.2〜52.8V | |
| 電圧耐性 | ±1.0％ | ±1.0％ | ±1.0％ | |
| ライン規制 | ±1.0％ | ±1.0％ | ±0.2% | |
| 負荷規制 | ±1.0％ | ±1.0％ | ±0.5％ | |
| セットアップ、立ち上がり時間 | 500ms、30ms/AC230V 1000ms、30ms/AC115V(全負荷) | |||
| 時間をかけてください | 50ms/AC230V 20ms/AC115V(全負荷) | |||
| 入力 | 電圧範囲 | AC85～264V DC124～370V | ||
| 頻度 | 47〜63Hz | |||
| 効率 | 76％ | 80％ | 84％ | |
| AC電流 | 0.55A/115VAC 0.35A/230VAC | |||
| インラッシュキュレント | 20A/115VAC 40A/230VAC | |||
| 漏れ電流 | <1MA / 240VAC | |||
| 保護 | 過負荷 | 105〜160％定格出力電力 | ||
| 保護タイプ: しゃっくりモード、障害状態が解消されると自動的に回復します。 | ||||
| オーバー電圧 | 13.8〜16.2V | 28.5～33.8V | 41.4〜48.6V | |
| 保護タイプ : O/P 電圧をシャットダウンし、障害状態が解消されると自動的に回復します | ||||
| 関数 | DC OKアクティブ信号(最大) | 9～13.5V/40mA | 18～27V/20mA | 41～54V/10mA |
| 環境 | 作業温度 | -20~ +70℃ (SMUN のデータシートのディレーティング曲線を参照) | ||
| 動作湿度 | 20〜90％RH非凝縮 | |||
| ストレージ温度 | -20～+85℃、10～90%RH | |||
| temp.coefficient | ±0.03％/℃（0〜50℃） | |||
| 振動 | コンポーネント：10〜500Hz、2g 10分/1サイクル、60分。 x、y、z軸に沿ってそれぞれ。取り付け：コンプライアンスIEC60068-2-6 | |||
| 安全性 | 安全基準 | CEおよびGB4943.1の安全基準を遵守します | ||
| 電圧に耐えます | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 分離抵抗 | I/PO/P、I/P-FG、O/P-FG：> 100M OHMS/500VDC/25℃/70％RH | |||
| EMC排出 | EN61000-3-2：2014/EN61000-3-3：2013 | |||
| EMC免疫 | EN55032:2015/EN55035:2017/60950-1 | |||
| その他 | mtbf | >299.2k 時間 MIL-HDBK-217F(25℃) | ||
| 寸法 | 40*90*100mm (長さ*幅*高さ) | |||
| パッキング | 0.25kg | |||
| 注記 | 1.特別に言及されていないすべてのパラメーターは、230VAC入力、定格負荷、および周囲温度の25°で測定されます。 2。リップルとノイズは、0.1UFおよび47UF並列コンデンサで終了した12 'のツイストペアワイヤを使用することにより、帯域幅の20MHzで測定されます。 3。許容範囲：セットアップ許容範囲、ライン規制、負荷規制が含まれます。 4. 入力電圧が低い状態では出力を下げる必要があります。詳細はディレーティング曲線図を参照してください。 5. セットアップ時間の長さはコールドファーストスタート時に測定されます。電源のON/OFFによりセットアップ時間が長くなる場合があります。 6.詳細については、Smunカスタマーサービスとお問い合わせください。 | |||

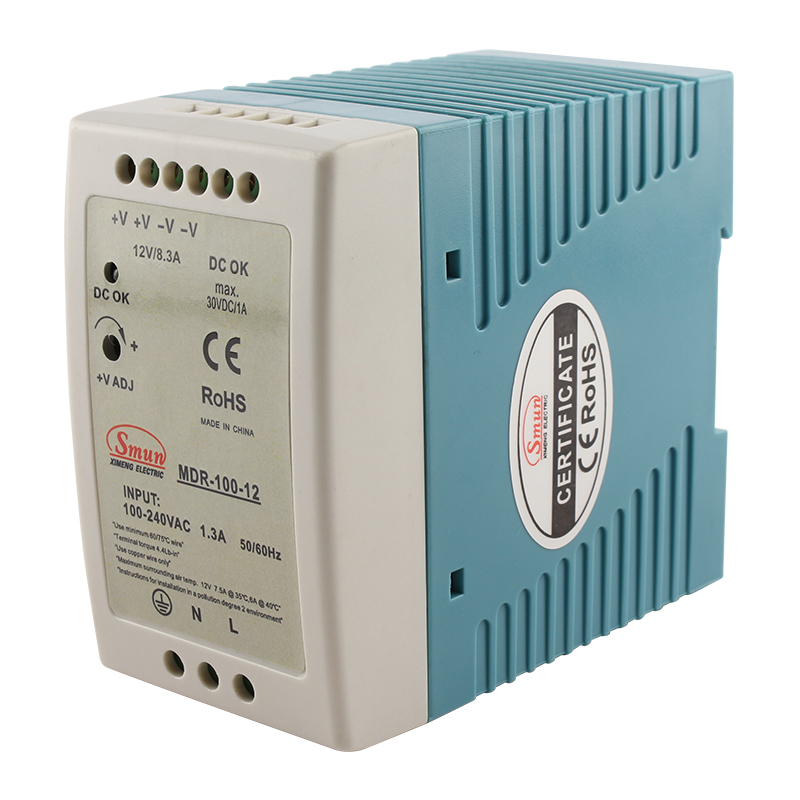

| モデル | MDR-100-12 | MDR-100-24 | MDR-100-48 | |
| 出力 | DC電圧 | 12V | 24V | 48V |
| 現在の範囲 | 0-8.3a | 0-4.2a | 0-2.1a | |
| 定格電力 | 99.6W | 100.8W | 100.5W | |
| リップルノイズ（最大） | 120mvp-p | 150mvp-p | 180mvp-p | |
| 電圧adj.range | 10.8〜13.2V | 21.6〜26.4V | 43.2〜52.8V | |
| 電圧耐性 | ±1.0％ | ±1.0％ | ±1.0％ | |
| ライン規制 | ±1.0％ | ±1.0％ | ±0.2% | |
| 負荷規制 | ±1.0％ | ±1.0％ | ±0.5％ | |
| セットアップ、立ち上がり時間 | 500ms、30ms/AC230V 1000ms、30ms/AC115V(全負荷) | |||
| 時間をかけてください | 50ms/AC230V 20ms/AC115V(全負荷) | |||
| 入力 | 電圧範囲 | AC85～264V DC124～370V | ||
| 頻度 | 47〜63Hz | |||
| 効率 | 76％ | 80％ | 84％ | |
| AC電流 | 0.55A/115VAC 0.35A/230VAC | |||
| インラッシュキュレント | 20A/115VAC 40A/230VAC | |||
| 漏れ電流 | <1MA / 240VAC | |||
| 保護 | 過負荷 | 105〜160％定格出力電力 | ||
| 保護タイプ: しゃっくりモード、障害状態が解消されると自動的に回復します。 | ||||
| オーバー電圧 | 13.8〜16.2V | 28.5～33.8V | 41.4〜48.6V | |
| 保護タイプ : O/P 電圧をシャットダウンし、障害状態が解消されると自動的に回復します | ||||
| 関数 | DC OKアクティブ信号(最大) | 9～13.5V/40mA | 18～27V/20mA | 41～54V/10mA |
| 環境 | 作業温度 | -20~ +70℃ (SMUN のデータシートのディレーティング曲線を参照) | ||
| 動作湿度 | 20〜90％RH非凝縮 | |||
| ストレージ温度 | -20～+85℃、10～90%RH | |||
| temp.coefficient | ±0.03％/℃（0〜50℃） | |||
| 振動 | コンポーネント：10〜500Hz、2g 10分/1サイクル、60分。 x、y、z軸に沿ってそれぞれ。取り付け：コンプライアンスIEC60068-2-6 | |||
| 安全性 | 安全基準 | CEおよびGB4943.1の安全基準を遵守します | ||
| 電圧に耐えます | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 分離抵抗 | I/PO/P、I/P-FG、O/P-FG：> 100M OHMS/500VDC/25℃/70％RH | |||
| EMC排出 | EN61000-3-2：2014/EN61000-3-3：2013 | |||
| EMC免疫 | EN55032:2015/EN55035:2017/60950-1 | |||
| その他 | mtbf | >346k 時間 MIL-HDBK-217F(25℃) | ||
| 寸法 | 55*90*100mm (長さ*幅*高さ) | |||
| パッキング | 0.45kg | |||
| 注記 | 1.特別に言及されていないすべてのパラメーターは、230VAC入力、定格負荷、および周囲温度の25°で測定されます。 2。リップルとノイズは、0.1UFおよび47UF並列コンデンサで終了した12 'のツイストペアワイヤを使用することにより、帯域幅の20MHzで測定されます。 3。許容範囲：セットアップ許容範囲、ライン規制、負荷規制が含まれます。 4. 入力電圧が低い状態では出力を下げる必要があります。詳細はディレーティング曲線図を参照してください。 5. セットアップ時間の長さはコールドファーストスタート時に測定されます。電源のON/OFFによりセットアップ時間が長くなる場合があります。 6.詳細については、Smunカスタマーサービスとお問い合わせください。 | |||
