LRS-350
SMUN
説明：
LRS-350 は、業界で信頼できる SMUN の高出力、単一出力スイッチモード電源です。 350 ワットの出力容量を提供するこのシリーズは、信頼性が高く効率的な DC 電源を必要とするアプリケーション向けに設計されています。 LRS-350 の主な特徴と利点は次のとおりです。
アプリケーション:
SMUN LRS-350 スイッチ モード電源は、以下の分野で広く使用されています。
LED照明:
LED照明器具、広告スクリーン、景観照明などに安定した駆動電源を提供します。
産業用制御:
オートメーション機器、計装、モーター駆動システムに信頼性の高い DC 電源を供給します。
通信システム:
ネットワーク機器、サーバー、基地局、セキュリティ監視システムなどの通信設備に電力を供給します。
医療機器:
医療診断、治療機器、実験器具にクリーンで安定した電力を供給します。
新しいエネルギー:
太陽光インバータ、エネルギー貯蔵システム、EV充電設備などの新エネルギー分野における制御電源または補助電源として機能します。
特徴：
スイッチで選択されたユニバーサルAC入力
内蔵Emiフィルター、小さなリップル
保護: 短絡/過負荷/過電圧/過熱
内蔵DCファンによる冷却
20℃で43,000時間の連続動作
100%全負荷バーンインテスト
電源オンの LED インジケーター
家電製品に適した IEC/EN60335-1(PD3) および IEC/EN61558-1、2-16 に準拠
3年保証
| モデル | LRS-350-12 | LRS-350-15 | LRS-350-24 | LRS-350-36 | LRS-350-48 | |
| 出力 | 直流電圧 | 12V | 15V | 24V | 36V | 48V |
| 電流範囲 | 0-29A | 0-23.3A | 0-14.6A | 0-9.7A | 0-7.3A | |
| 定格電力 | 348W | 349.5W | 350.4W | 349.2W | 350.4W | |
| リップルノイズ(最大) | 150mVp-p | 150mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | |
| 電圧調整範囲 | 10.5～13.8V | 13.5～18V | 21.6～28.8V | 32.4～39.6V | 43.2～52.8V | |
| 電圧許容差 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| ラインレギュレーション | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| ロードレギュレーション | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| セットアップ、立ち上がり時間 | 1500ms、50ms/AC230V 1500ms、50ms/AC115V(全負荷) | |||||
| ホールドアップタイム | 16ms/AC230V 12ms/AC115V(全負荷) | |||||
| 入力 | 電圧範囲 | AC85～132V/AC170～264V スイッチで選択 240~373VDC(スイッチオン230VAC) | ||||
| 頻度 | 47～63Hz | |||||
| 効率 | 85% | 86% | 88% | 88.5% | 89% | |
| 交流電流 | 6.8A/115VAC 3.4A/230VAC | |||||
| 突入電流 | コールドスタート: 60A/230VAC | |||||
| 漏れ電流 | <2mA / 240VAC | |||||
| 保護 | 過負荷 | 110～140%の定格出力電力 | ||||
| 保護タイプ: 12-36V ヒカップモード、障害状態が解消されると自動的に回復します。 | ||||||
| 過電圧 | 13.8～16.2V | 18.8～21.8V | 28.8～33.6V | 41.4～48.6V | 55.2～64.8V | |
| 保護タイプ : O/P 電圧を遮断し、電源を再投入すると回復します | ||||||
| 環境 | 使用温度 | -20 ～ +70℃ (SMUN のデータシートのディレーティング曲線を参照) | ||||
| 使用湿度 | 20～90%RH 結露なきこと | |||||
| 保存温度湿度 | -45～+85℃、20～95%RH 結露なきこと | |||||
| 温度係数 | ±0.03%/℃(0～50℃) | |||||
| 振動 | 10～500Hz、2G 10分/1サイクル、XYZ各軸60分 | |||||
| 安全性 | 安全基準 | GB4943.1、EN60950.1承認 | ||||
| 耐電圧 | I/PO/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | |||||
| 絶縁抵抗 | I/PO/P、I/P-FG、O/P-FG:100MΩ/500VDC/25℃/70%RH | |||||
| EMC放射 | EN61000-3-2:2014/EN61000-3-3:2013 | |||||
| EMCイミュニティ | EN 55032:2015/EN55035:2017/60950-1 | |||||
| その他 | MTBF | ≥347.5K 時間 MIL-HDBK-217F(25℃) | ||||

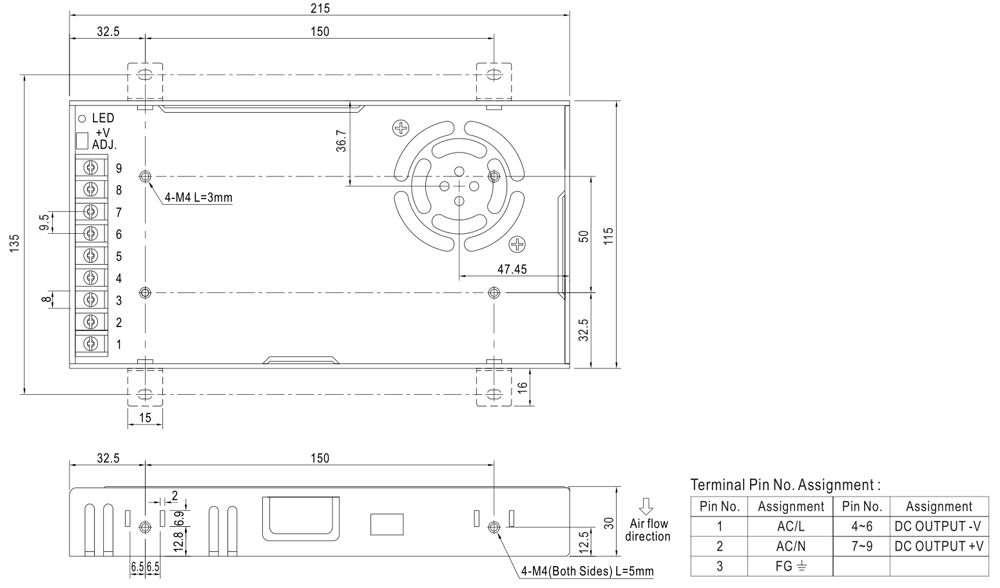

| 寸法 | 215*115*30mm (長さ*幅*高さ) | |||||
| パッキング | 0.76kg; 20個/16kg/CTN | |||||
| 注記 | 1.特に記載のないすべてのパラメータは、230VAC入力、定格負荷、周囲温度25℃で測定されています。 2.リップルノイズは、0.1ufと47ufの並列コンデンサで終端された12本のツイストペア線を使用して、20MHzの帯域幅で測定されます。 3.許容差には、セットアップ許容差、ラインレギュレーション、およびロードレギュレーションが含まれます。 4. 低入力電圧では出力のディレーティングが必要です。詳細はディレーティング曲線を参照してください。 5.電源はシステムのコンポーネントの一部として考慮する必要があります。すべてのEMCテストは、厚さ1mm、長さ360mm、幅36mmの金属鉄板上のサンプルをテストします。 6.詳細については、SMUNカスタマーサービスにお問い合わせください。 | |||||
