LRS-150
SMUN
説明：
LRS-150は、有名なブランドSmunからの高性能でコンパクトなスイッチモード電源です。 150ワットの出力を提供し、24V/6.5A、12V/12.5A、48Vなどのさまざまな出力電圧構成があり、さまざまなアプリケーションのニーズに応えます。 LRS-150の主要な機能は次のとおりです。
アプリケーション：
LRS-150シリーズスイッチモード電源は、次のものを含むがこれらに限定されない、安定したDC電源を必要とするさまざまなシナリオで広く使用されています。
LED照明：
LED照明器具、ライトストリップ、ディスプレイなどに一定のドライブパワーを提供します。
産業管理：
自動化機器、計装、モータードライバー、およびその他の産業制御システムに電力を供給します。
通信機器：
ネットワークデバイス、ワイヤレスベースステーション、セキュリティ監視システムなどの安定した電源として機能します。
医療機器：
医療診断、治療機器、および実験室の機器に清潔で安定したパワーを提供します。
再生可能エネルギー：
太陽光発電貯蔵システム、EV充電施設、およびその他の再生可能エネルギードメインの制御または補助電源として機能します。
特徴：
ユニバーサルAC入力/フルレンジ
内蔵EMIフィルター、小さなリップル
保護：短絡/過負荷/電圧
自由空気対流による冷却
20℃での43,000時間の連続操作
100％全負荷バーンインテスト
電源オンのLEDインジケーター
IEC/EN60335-1（PD3）およびIEC/EN61558-1,2-16へのコンプライアンスは、ホームアプライアンスに適しています
3年保証
| モデル | LRS-150-12 | LRS-150-15 | LRS-150-24 | LRS-150-36 | LRS-120-48 | |
| 出力 | DC電圧 | 12V | 15V | 24V | 36V | 48V |
| 現在の範囲 | 0-12.5a | 0-10a | 0-6.3a | 0-4.2a | 0-3.2a | |
| 定格電力 | 150W | 150W | 151.2w | 151.2w | 153.6W | |
| リップルノイズ（最大） | 150mvp-p | 150mvp-p | 200mvp-p | 200mvp-p | 200mvp-p | |
| 電圧adj.range | 10.5〜13.8V | 13.5〜18V | 21.6〜28.8V | 32.4〜39.6V | 43.2〜52.8V | |
| 電圧耐性 | ±1.0％ | ±1.0％ | ±1.0％ | ±1.0％ | ±1.0％ | |
| ライン規制 | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | |
| 負荷規制 | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | |
| セットアップ、立ち上がり時間 | 500ms、30ms/230Vac 500ms、30ms/115vac（全負荷） | |||||
| 時間をかけてください | 40ms/230vac 35ms/115vac（全負荷） | |||||
| 入力 | 電圧範囲 | 85〜132VAC/170〜264VACスイッチ 240〜373VDC（230VACオンスイッチ） で選択 | ||||
| 頻度 | 47〜63Hz | |||||
| 効率 | 87.5％ | 88.5％ | 89％ | 89％ | 90％ | |
| AC電流 | 3A/115VAC 1.7A/230VAC | |||||
| インラッシュキュレント | コールドスタート：60A/230VAC | |||||
| 漏れ電流 | <0.75MA / 240VAC | |||||
| 保護 | 過負荷 | 110〜150％定格出力電力 | ||||
| 保護TYE：障害状態が削除された後、ヒカップモード、自動的に回復します | ||||||
| オーバー電圧 | 13.8〜16.2V | 18.8〜21.8V | 28.8〜33.6V | 41.4〜48.6V | 55.2〜64.8V | |
| 保護タイプ：o/p電圧を遮断し、回復するために再力を発します | ||||||
| 環境 | 作業温度 | -20〜 +70℃（SmunのDatasheetとしてDedrating Curveを参照） | ||||
| 動作湿度 | 20〜90％RH非凝縮 | |||||
| ストレージ温度 | -45〜 +85℃、20〜95％RH非凝縮 | |||||
| temp.coefficient | ±0.03％/℃（0〜50℃） | |||||
| 振動 | 10〜500Hz、2g 10分/1サイクル、60分 | |||||
| 安全性 | 安全基準 | GB4943.1、EN60950.1承認 | ||||
| 電圧に耐えます | I/PO/P：1.5KVAC I/P-FG：1.5KVAC O/P-FG：0.5KVAC | |||||
| 分離抵抗 | I/PO/P、I/P-FG、O/P-FG：100M OHMS/500VDC/25℃/70％RH | |||||
| EMC排出 | EN61000-3-2：2014/EN61000-3-3：2013 | |||||
| EMC免疫 | EN 55032：2015/EN55035：2017/60950-1 | |||||
| その他 | mtbf | ≥720.6kHRSMIL-HDBK-217F（25℃） | ||||

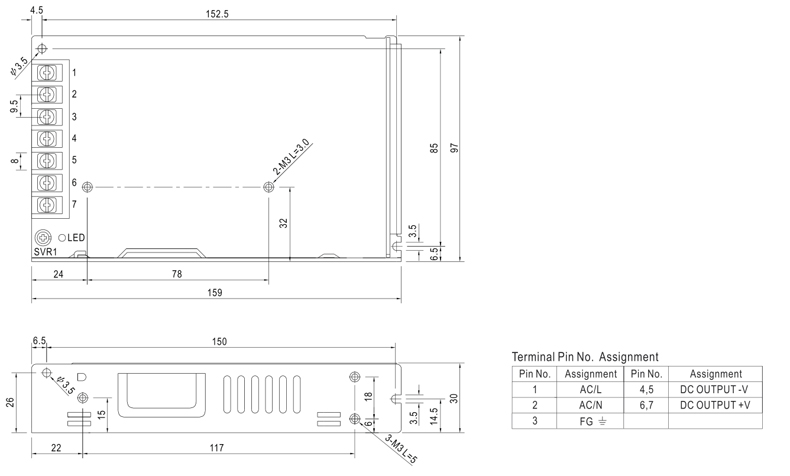

| 寸法 | 159*97*30mm（l*w*h） | |||||
| パッキング | 0.42kg; 30pcs/15.4kg/ctn | |||||
| 注記 | 1.特別に言及されていないすべてのパラメーターは、230VAC入力、定格荷重、および25°の周囲温度で測定されます。 2.リプルノイズは、0.1UFおよび47UF平行コンデンサで終了した12 'ツイストペアワイヤを使用して、帯域幅の20MHzで測定されます。 3.耐性には、セットアップ許容範囲、ライン規制、負荷規制が含まれます。 4.入力電圧が低い下で出力が必要です。詳細については、デレート曲線を参照してください。 5.電源は、システム内のコンポーネントの一部と見なされる必要があります。すべてのEMCテストは、1mmの厚さ、360mmの長さ、幅36mmの金属鉄板のサンプルをテストします。 6.詳細については、Smunカスタマーサービスとお問い合わせください。 | |||||
