LRS-100
SMUN
説明：
LRS-100 シリーズ スイッチモード電源は SMUN 製品ラインの一部であり、5V、12V、15V、24V、36V、48V など (ただしこれらに限定されない) の幅広い出力電圧オプションを提供します。これらの電源は、高効率で一定かつ安定した 100 ワット (W) の出力電力を提供するように設計されており、通常は従来のリニア電源の出力を上回り、エネルギーの無駄と熱放散を最小限に抑えます。
LRS-100 シリーズは、通常 85 ～ 264 ボルトの交流 (VAC) にわたる広い入力電圧許容差を特徴としており、外部電圧調整装置を必要とせずに世界中のさまざまな主電源電圧との互換性を保証します。シリーズ内の各モデルは、正確に調整された特定の直流 (DC) 出力電圧を提供するように調整されており、異なる電圧要件を持つアプリケーションに適合します。たとえば、LRS-100-24 は、適切な電流定格で安定した 24 ボルト DC を供給します。
LRS-100 シリーズはコンパクトさを重視した超スリムなプロファイルを特徴としており、スペースに制約のある設置において特に有利であり、複雑なシステムや狭い筐体へのシームレスな統合に貢献します。要求の厳しい産業環境に耐えるように設計されたこれらの電源には、過電流、短絡、過電圧状態に対する堅牢な保護手段が組み込まれており、長期的な信頼性と動作の安全性が保証されます。
厳格な国際規格を満たしているという SMUN の評判に従って、LRS-100 シリーズは、必須の安全性および電磁両立性 (EMC) 規制への準拠を証明する CE や CCC などの認証を取得する可能性があります。これにより、さまざまなセクターや市場にわたる世界的な展開に対する電源の適合性が保証されます。
アプリケーション:
セキュリティおよび監視システム: CCTV カメラ、デジタル ビデオ レコーダー (DVR)、ネットワーク ビデオ レコーダー (NVR)、および関連するセキュリティ周辺機器に信頼性の高い電力を供給します。
産業用オートメーションおよび制御: ファクトリーオートメーションおよびプロセス制御設定におけるプログラマブルロジックコントローラー (PLC)、センサー、アクチュエーター、およびその他の機器に安定した DC 電力を供給します。
LED 照明ソリューション: ストリップ ライト、パネル ライト、固定電圧要件の器具などのさまざまな LED 照明器具を駆動し、安定した照明とコンポーネントの寿命の延長を保証します。
プロフェッショナルおよびハイエンドの家庭用電化製品: 安定した安定化された DC 電力を必要とする高度な家庭用電化製品および家庭用電化製品の信頼できる電源として機能します。
実験用機器および医療機器: 厳しい電圧安定性要件が必要な、高感度の分析機器、試験機器、医療機器に正確で安定した電源を確保します。
特徴：
ユニバーサルAC入力/フルレンジ
内蔵Emiフィルター、小さなリップル
保護: 短絡/過負荷/過電圧
自由空気対流による冷却
20℃で43,000時間の連続動作
100%全負荷バーンインテスト
電源オンの LED インジケーター
家電製品に適した IEC/EN60335-1(PD3) および IEC/EN61558-1、2-16 に準拠
3年保証
要約すると、LRS-100 シリーズ スイッチモード電源は、効率的で安定したコンパクトな設計と産業グレードの品質を備えており、産業オートメーション、セキュリティ監視、LED 照明、家電製品などのさまざまな分野で広く採用されています。信頼性の高い DC 電源が必要な計測器。複数の出力電圧バージョンが用意されているため、さまざまなデバイスのさまざまな電圧レベル要件に対応できます。また、ユニバーサル入力電圧範囲と包括的な安全認証により、幅広いアプリケーション シナリオにわたる適応性とコンプライアンスが保証されます。
| モデル | LRS-100-12 | LRS-100-15 | LRS-100-24 | LRS-100-36 | LRS-100-48 | |
| 出力 | 直流電圧 | 12V | 15V | 24V | 36V | 48V |
| 電流範囲 | 0-8.3A | 0-6.7A | 0-4.5A | 0-2.78A | 0-2.1A | |
| 定格電力 | 99.6W | 100.5W | 108W | 100.1W | 100.8W | |
| リップルノイズ(最大) | 120mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | |
| 電圧調整範囲 | 10.8～13.2V | 13.5～16.5V | 21.6～26.4V | 32.4～39.6V | 43.2～52.8V | |
| 電圧許容差 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| ラインレギュレーション | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| ロードレギュレーション | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| セットアップ、立ち上がり時間 | 500ms、30ms/AC230V 500ms、30ms/AC115V(全負荷) | |||||
| ホールドアップタイム | 55ms/AC230V 10ms/AC115V(全負荷) | |||||
| 入力 | 電圧範囲 | AC85～264V DC120～373V | ||||
| 頻度 | 47～63Hz | |||||
| 効率 | 88% | 88.5% | 90% | 90.5% | 91% | |
| 交流電流 | 1.9A/115VAC 1.2A/230VAC | |||||
| 突入電流 | コールドスタート: 50A/230VAC | |||||
| 漏れ電流 | <0.75mA / 240VAC | |||||
| 保護 | 過負荷 | 110～150%の定格出力電力 | ||||
| 保護タイ: ヒカップモード、障害状態が解消されると自動的に回復します | ||||||
| 過電圧 | 13.8～16.2V | 18.8～21.8V | 27.6～32.4V | 41.4～48.6V | 55.2～64.8V | |
| 保護タイプ : O/P 電圧を遮断し、電源を再投入すると回復します | ||||||
| 環境 | 使用温度 | -20 ～ +70℃ (SMUN のデータシートのディレーティング曲線を参照) | ||||
| 使用湿度 | 20～90%RH 結露なきこと | |||||
| 保存温度湿度 | -45～+85℃、20～95%RH 結露なきこと | |||||
| 温度係数 | ±0.03%/℃(0～50℃) | |||||
| 振動 | 10～500Hz、2G 10分/1サイクル、XYZ各軸60分 | |||||
| 安全性 | 安全基準 | GB4943.1、EN60950.1承認済み | ||||
| 耐電圧 | I/PO/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | |||||
| 絶縁抵抗 | I/PO/P、I/P-FG、O/P-FG:100MΩ/500VDC/25℃/70%RH | |||||
| EMC放射 | EN61000-3-2:2014/EN61000-3-3:2013 | |||||
| EMCイミュニティ | EN 55032:2015/EN55035:2017/60950-1 | |||||
| その他 | MTBF | ≥720.6K 時間 MIL-HDBK-217F(25℃) | ||||

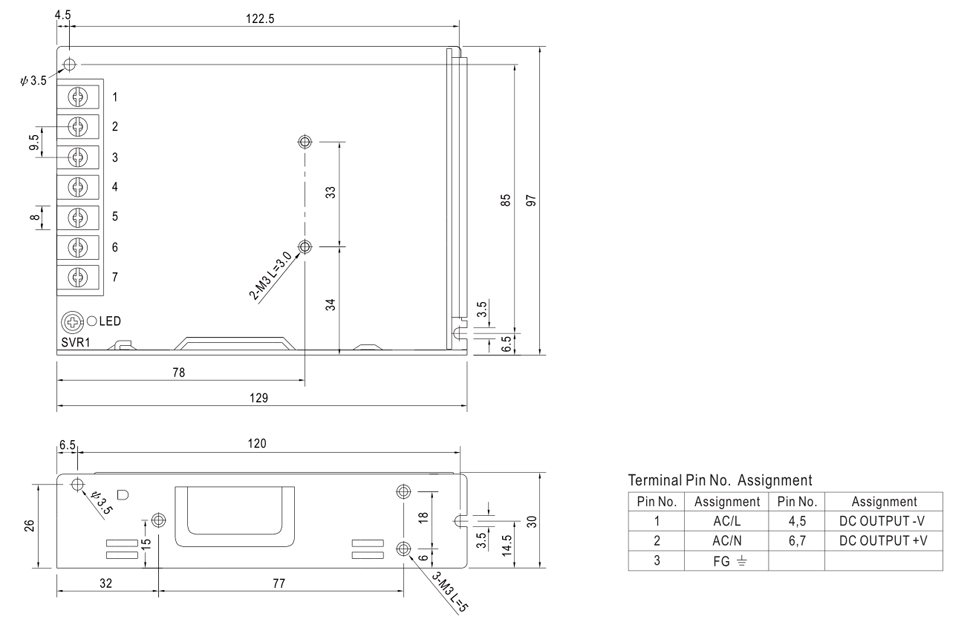

| 寸法 | 129*97*30mm (長さ*幅*高さ) | |||||
| パッキング | 0.34kg; 40個/14.8kg/CTN | |||||
| 注記 | 1.特に記載のないすべてのパラメータは、230VAC入力、定格負荷、周囲温度25℃で測定されています。 2.リップルノイズは、0.1ufと47ufの並列コンデンサで終端された12本のツイストペア線を使用して、20MHzの帯域幅で測定されます。 3.許容差には、セットアップ許容差、ラインレギュレーション、および負荷レギュレーションが含まれます。 4. 低入力電圧では出力ディレーティングが必要です。詳細はディレーティング曲線を参照してください。 5.電源はシステムのコンポーネントの一部として考慮する必要があります。すべてのEMCテストは、厚さ1mm、長さ360mm、幅36mmの金属鉄板上のサンプルをテストします。 6.詳細については、SMUNカスタマーサービスにお問い合わせください。 | |||||
説明：
LRS-100 シリーズ スイッチモード電源は SMUN 製品ラインの一部であり、5V、12V、15V、24V、36V、48V など (ただしこれらに限定されない) の幅広い出力電圧オプションを提供します。これらの電源は、高効率で一定かつ安定した 100 ワット (W) の出力電力を提供するように設計されており、通常は従来のリニア電源の出力を上回り、エネルギーの無駄と熱放散を最小限に抑えます。
LRS-100 シリーズは、通常 85 ～ 264 ボルトの交流 (VAC) にわたる広い入力電圧許容差を特徴としており、外部電圧調整装置を必要とせずに世界中のさまざまな主電源電圧との互換性を保証します。シリーズ内の各モデルは、正確に調整された特定の直流 (DC) 出力電圧を提供するように調整されており、異なる電圧要件を持つアプリケーションに適合します。たとえば、LRS-100-24 は、適切な電流定格で安定した 24 ボルト DC を供給します。
LRS-100 シリーズはコンパクトさを重視した超スリムなプロファイルを特徴としており、スペースに制約のある設置において特に有利であり、複雑なシステムや狭い筐体へのシームレスな統合に貢献します。要求の厳しい産業環境に耐えるように設計されたこれらの電源には、過電流、短絡、過電圧状態に対する堅牢な保護手段が組み込まれており、長期的な信頼性と動作の安全性が保証されます。
厳格な国際規格を満たしているという SMUN の評判に従って、LRS-100 シリーズは、必須の安全性および電磁両立性 (EMC) 規制への準拠を証明する CE や CCC などの認証を取得する可能性があります。これにより、さまざまなセクターや市場にわたる世界的な展開に対する電源の適合性が保証されます。
アプリケーション:
セキュリティおよび監視システム: CCTV カメラ、デジタル ビデオ レコーダー (DVR)、ネットワーク ビデオ レコーダー (NVR)、および関連するセキュリティ周辺機器に信頼性の高い電力を供給します。
産業用オートメーションおよび制御: ファクトリーオートメーションおよびプロセス制御設定におけるプログラマブルロジックコントローラー (PLC)、センサー、アクチュエーター、およびその他の機器に安定した DC 電力を供給します。
LED 照明ソリューション: ストリップ ライト、パネル ライト、固定電圧要件の器具などのさまざまな LED 照明器具を駆動し、安定した照明とコンポーネントの寿命の延長を保証します。
プロフェッショナルおよびハイエンドの家庭用電化製品: 安定した安定化された DC 電力を必要とする高度な家庭用電化製品および家庭用電化製品の信頼できる電源として機能します。
実験用機器および医療機器: 厳しい電圧安定性要件が必要な、高感度の分析機器、試験機器、医療機器に正確で安定した電源を確保します。
特徴：
ユニバーサルAC入力/フルレンジ
内蔵Emiフィルター、小さなリップル
保護: 短絡/過負荷/過電圧
自由空気対流による冷却
20℃で43,000時間の連続動作
100%全負荷バーンインテスト
電源オンの LED インジケーター
家電製品に適した IEC/EN60335-1(PD3) および IEC/EN61558-1、2-16 に準拠
3年保証
要約すると、LRS-100 シリーズ スイッチモード電源は、効率的で安定したコンパクトな設計と産業グレードの品質を備えており、産業オートメーション、セキュリティ監視、LED 照明、家電製品などのさまざまな分野で広く採用されています。信頼性の高い DC 電源が必要な計測器。複数の出力電圧バージョンが用意されているため、さまざまなデバイスのさまざまな電圧レベル要件に対応できます。また、ユニバーサル入力電圧範囲と包括的な安全認証により、幅広いアプリケーション シナリオにわたる適応性とコンプライアンスが保証されます。
| モデル | LRS-100-12 | LRS-100-15 | LRS-100-24 | LRS-100-36 | LRS-100-48 | |
| 出力 | 直流電圧 | 12V | 15V | 24V | 36V | 48V |
| 電流範囲 | 0-8.3A | 0-6.7A | 0-4.5A | 0-2.78A | 0-2.1A | |
| 定格電力 | 99.6W | 100.5W | 108W | 100.1W | 100.8W | |
| リップルノイズ(最大) | 120mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | |
| 電圧調整範囲 | 10.8～13.2V | 13.5～16.5V | 21.6～26.4V | 32.4～39.6V | 43.2～52.8V | |
| 電圧許容差 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| ラインレギュレーション | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| ロードレギュレーション | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| セットアップ、立ち上がり時間 | 500ms、30ms/AC230V 500ms、30ms/AC115V(全負荷) | |||||
| ホールドアップタイム | 55ms/AC230V 10ms/AC115V(全負荷) | |||||
| 入力 | 電圧範囲 | AC85～264V DC120～373V | ||||
| 頻度 | 47～63Hz | |||||
| 効率 | 88% | 88.5% | 90% | 90.5% | 91% | |
| 交流電流 | 1.9A/115VAC 1.2A/230VAC | |||||
| 突入電流 | コールドスタート: 50A/230VAC | |||||
| 漏れ電流 | <0.75mA / 240VAC | |||||
| 保護 | 過負荷 | 110～150%の定格出力電力 | ||||
| 保護タイ: ヒカップモード、障害状態が解消されると自動的に回復します | ||||||
| 過電圧 | 13.8～16.2V | 18.8～21.8V | 27.6～32.4V | 41.4～48.6V | 55.2～64.8V | |
| 保護タイプ : O/P 電圧を遮断し、電源を再投入すると回復します | ||||||
| 環境 | 使用温度 | -20 ～ +70℃ (SMUN のデータシートのディレーティング曲線を参照) | ||||
| 使用湿度 | 20～90%RH 結露なきこと | |||||
| 保存温度湿度 | -45～+85℃、20～95%RH 結露なきこと | |||||
| 温度係数 | ±0.03%/℃(0～50℃) | |||||
| 振動 | 10～500Hz、2G 10分/1サイクル、XYZ各軸60分 | |||||
| 安全性 | 安全基準 | GB4943.1、EN60950.1承認済み | ||||
| 耐電圧 | I/PO/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | |||||
| 絶縁抵抗 | I/PO/P、I/P-FG、O/P-FG:100MΩ/500VDC/25℃/70%RH | |||||
| EMC放射 | EN61000-3-2:2014/EN61000-3-3:2013 | |||||
| EMCイミュニティ | EN 55032:2015/EN55035:2017/60950-1 | |||||
| その他 | MTBF | ≥720.6K 時間 MIL-HDBK-217F(25℃) | ||||
| 寸法 | 129*97*30mm (長さ*幅*高さ) | |||||
| パッキング | 0.34kg; 40個/14.8kg/CTN | |||||
| 注記 | 1.特に記載のないすべてのパラメータは、230VAC入力、定格負荷、周囲温度25℃で測定されています。 2.リップルノイズは、0.1ufと47ufの並列コンデンサで終端された12本のツイストペア線を使用して、20MHzの帯域幅で測定されます。 3.許容差には、セットアップ許容差、ラインレギュレーション、および負荷レギュレーションが含まれます。 4. 低入力電圧では出力ディレーティングが必要です。詳細はディレーティング曲線を参照してください。 5.電源はシステムのコンポーネントの一部として考慮する必要があります。すべてのEMCテストは、厚さ1mm、長さ360mm、幅36mmの金属鉄板上のサンプルをテストします。 6.詳細については、SMUNカスタマーサービスにお問い合わせください。 | |||||
