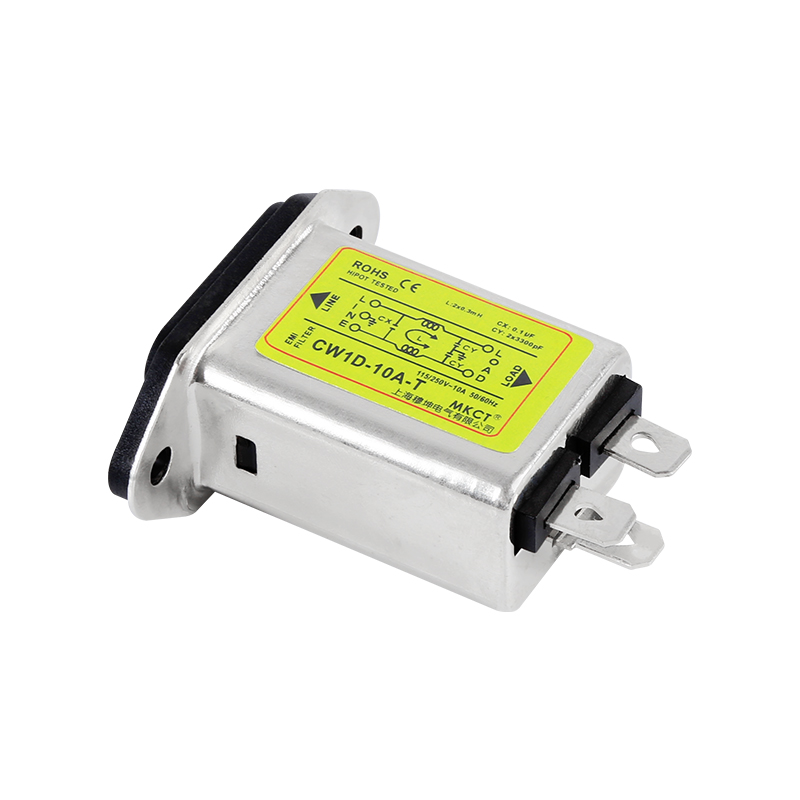

IEC インレット CW2B-1A/3A/6A/10A-T EMI パワー フィルター、オプションのヒューズとスイッチ付き

特徴

IECインレットパワーエントリフィルタ、スイッチとヒューズを備えたモジュールの統合設計。

計測器・ミニ電子機器用

干渉抑制の優れたパフォーマンス

代表的な用途

産業用電子機器

医療機器および業務用機器

事務機器および試験機器

技術仕様

最大連続動作電圧:250VAC

動作周波数:50/60Hz

定格電流: 1A-10A@40℃

高電位試験電圧(1分):ライン間1500VDC/ライン間1500VAC

動作温度範囲および保存温度範囲:-25℃~+85℃ (25/085/21)

模式図	モデル	仕様	現在	注記

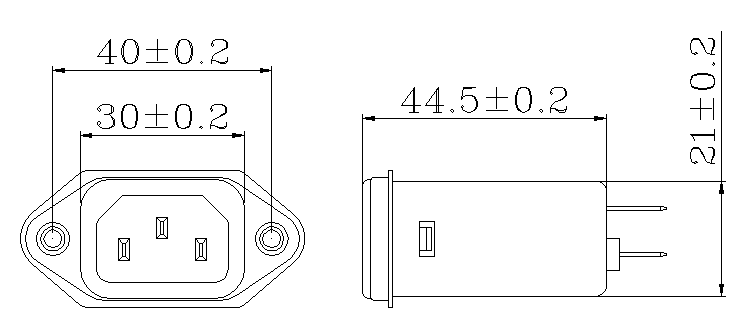

	CW1D-1A-T	IECソケット入力	1A
	CW1D-3A-T		3A
	CW1D-6A-T		6A
	CW1D-10A-T		10A
	CW2B-1A-TL(D2)	IECソケット入力	1A	光で切り替える
	CW2B-3A-TL(D2)		3A
	CW2B-6A-TL(D2)		6A
	CW2B-10A-TL(D2)		10A

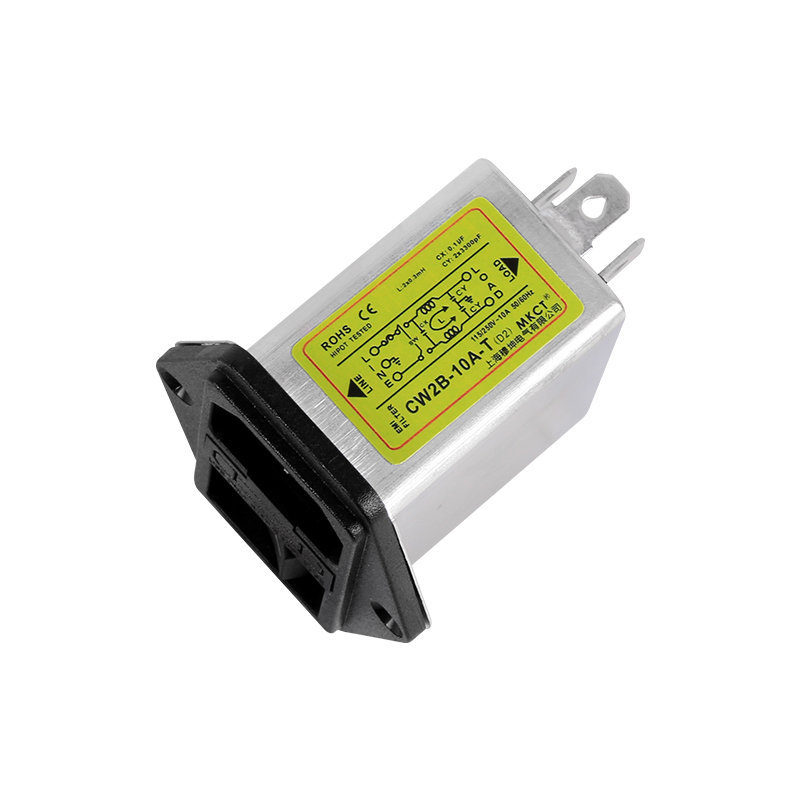

	CW2B-1A-T(D2)	IECソケット入力	1A	ライトなしのスイッチ
	CW2B-3A-T(D2)		3A
	CW2B-6A-T(D2)		6A
	CW2B-10A-T(D2)		10A

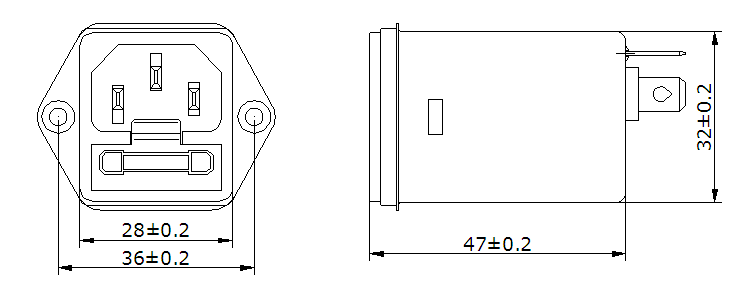

	CW2B-1A-T(D1)	IECソケット入力	1A	シングルヒューズ
	CW2B-3A-T(D1)		3A
	CW2B-6A-T(D1)		6A
	CW2B-10A-T(D1)		10A
	CW2B-3A-T2(D1)	IECソケット入力	3A	二重ヒューズ
	CW2B-6A-T2(D1)		6A
	CW2B-10A-T2(D1)		10A

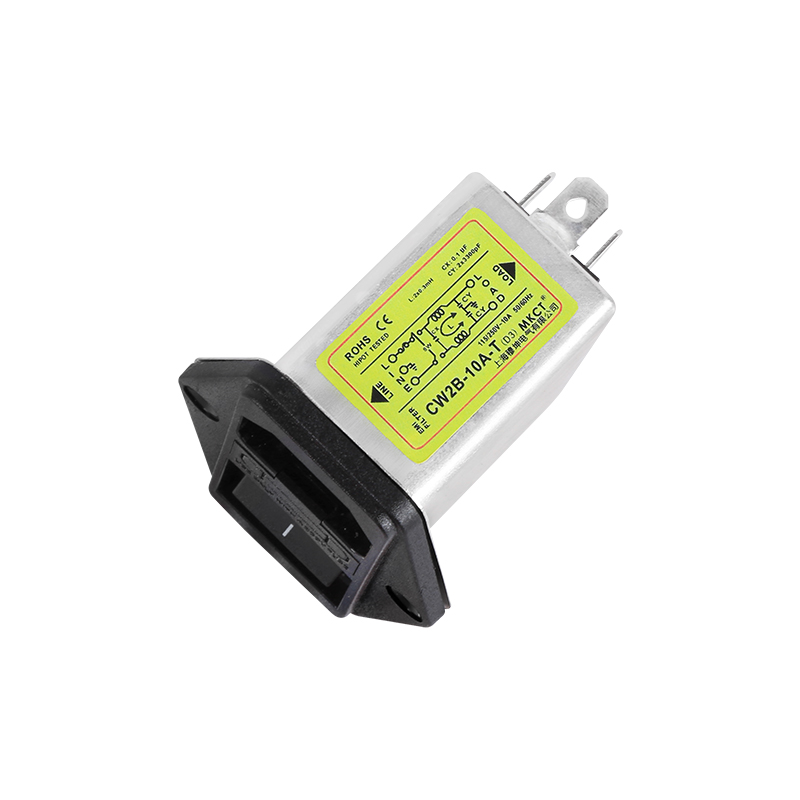

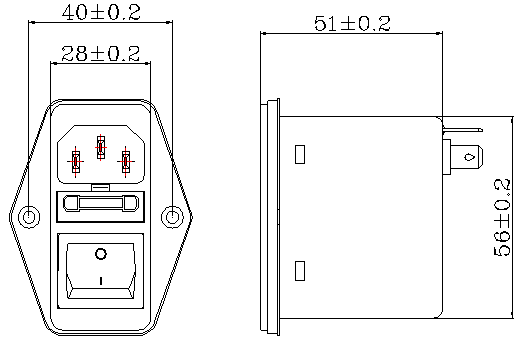

	CW2B-1A-T(D3)	IECソケット入力	1A	スイッチ シングルヒューズ
	CW2B-3A-T(D3)		3A
	CW2B-6A-T(D3)		6A
	CW2B-10A-T(D3)		10A
	CW2B-3A-T2(D3)		3A	スイッチ ダブルヒューズ
	CW2B-6A-T2(D3)		6A
	CW2B-10A-T2(D3)		10A

詳細については、データシートを確認してください。
