EDR
SMUN
説明：

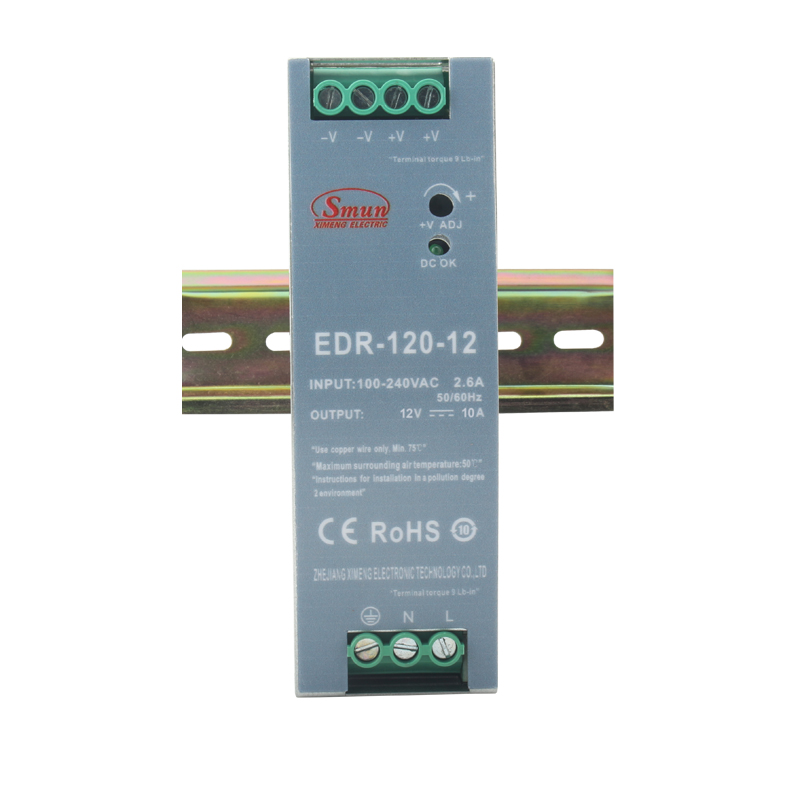

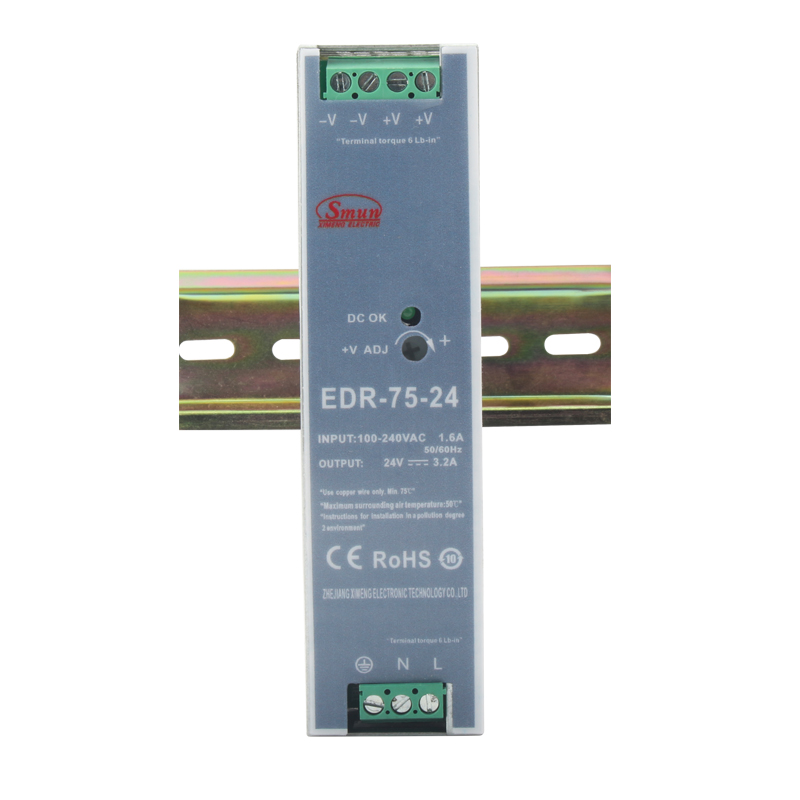

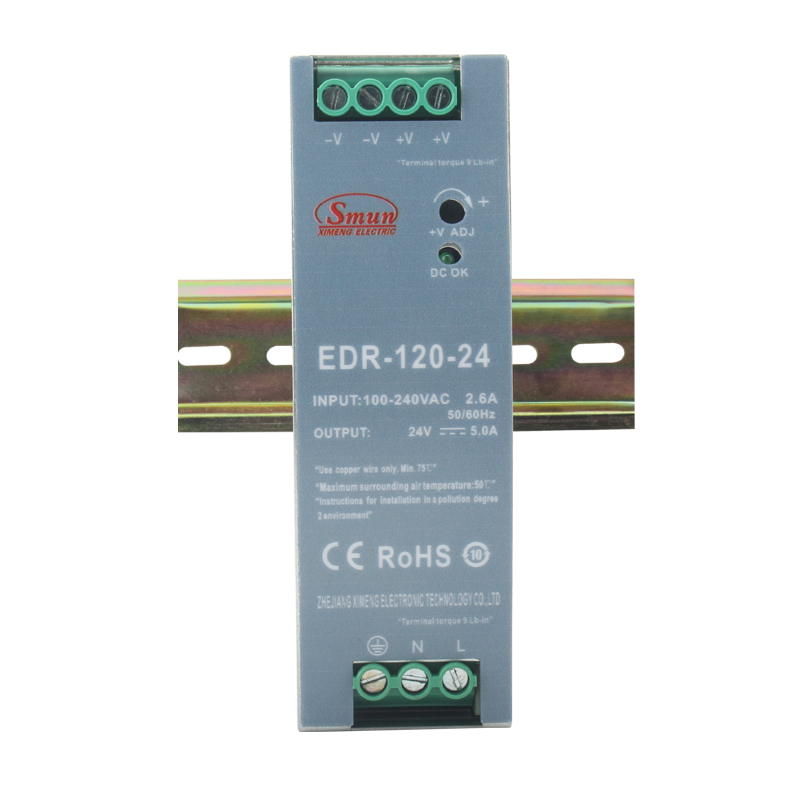

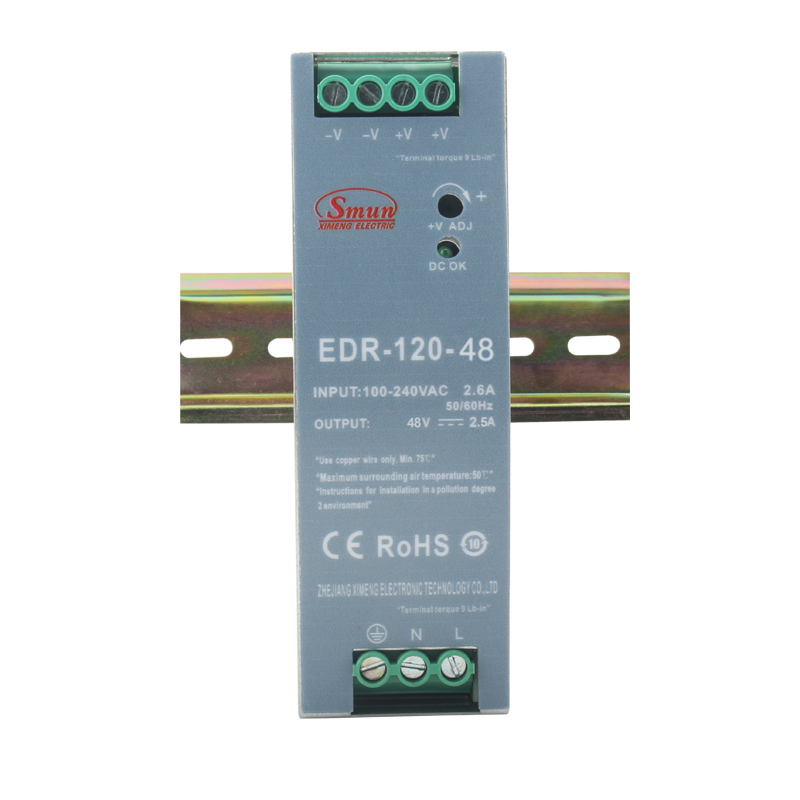

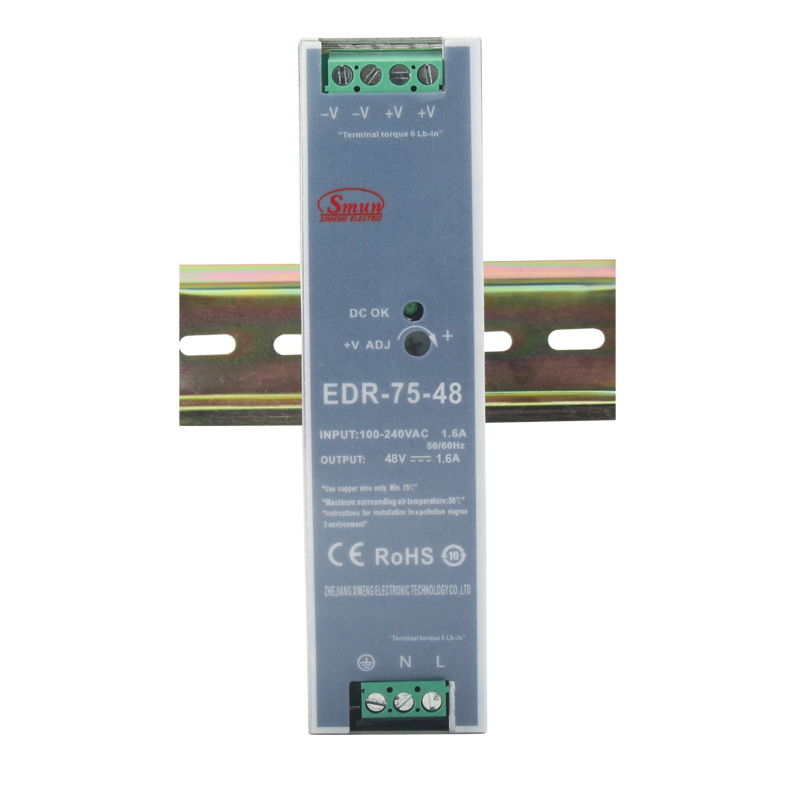

EDR は、DIN レールに取り付けられたスイッチモード電源であり、産業用アプリケーション向けに特別に設計されており、効率、信頼性、コンパクトさ、設置の容易さが特徴です。この製品の詳細な概要は次のとおりです。
電力と出力電圧:
EDR は、75W/120W/150W の定格出力電力を提供し、12V、24V、または 48V のいずれかの単一 DC 出力電圧オプションを提供して、さまざまなデバイスの電力要件に対応します。
電流容量:
出力電圧の違いに応じて、最大出力電流も異なります。これにより、接続された負荷に安定した十分な DC 電力が供給されます。
DINレール取り付け：
DIN レール取り付け用に設計されており、TS-35/7.5 または TS-35/15 標準レールに準拠しているため、電源は標準の電気キャビネットまたは制御ボックスの DIN レールに簡単に固定でき、迅速かつきちんとした配線とメンテナンスが容易になります。
高効率:
スイッチモード電源として、EDR は通常、高い変換効率 (通常は 85% 以上) を誇り、動作中のエネルギー消費と熱損失の削減に貢献します。
コンパクトなサイズ:
この製品は非常にスリムなプロファイル、特に厚さわずか 32 mm で設計されているため、省スペースであり、スペースに制約のある産業用機器や制御エンクロージャでの使用に最適です。
工業規格への準拠:
CCC や CE などの厳格な工業グレードの規格と認証に準拠しており、過酷な環境条件でも堅牢なパフォーマンスと安全性を保証します。
| シリーズ | ワット数(W) | 入力(VAC) | 出力(VDC) | サイズ(mm) | 保証期間(年) |
| EDR-75 | 75 | 90-264 | 12、24、48 | 32X125.2X102 | 3 |
| EDR-120 | 120 | 40X125.2X113.5 | |||
| EDR-150 | 150 | 40X125.2X113.5 |
特徴：
ユニバーサルAC入力/フルレンジ
保護:短絡/過負荷/過電圧/過熱
自由空気対流による冷却
最小限のベローズを備えた内蔵EMIフィルター
電源保護レベル:IP31
100％全負荷バーンインテスト
EN55022:2010+AC:2010+AC:2011/EN61000-32-2およびEN61000-4-2,3,4,5,6,8,11/EN60950-1に準拠
3年保証
アプリケーション：
産業自動化：
PLC、センサー、アクチュエーター、ヒューマン マシン インターフェイス (HMI)、小型モーター ドライブ、その他の産業用制御デバイスに安定した電力を供給します。
ビルディングオートメーション:
スマート照明制御システム、セキュリティ機器、HVAC コントローラー、その他のビルディング オートメーション デバイスに電力を供給します。
電気通信:
通信インフラ内の小型スイッチ、ルーター、リモート端末装置 (RTU)、IoT ノードの DC 電源として機能します。
セキュリティ監視:
カメラ、警報システム、アクセス制御パネル、およびセキュリティ システムのその他のコンポーネントに電力を供給します。
テストと測定:
実験器具、データ収集システム、ポータブル試験装置、および同様のアプリケーションをサポートします。
仕様：
| モデル | EDR-75-12 | EDR-75-24 | EDR-75-48 | |
| 出力 | DC電圧 | 12V | 24V | 48V |
| 現在の範囲 | 0-6.3a | 0-3.2A | 0-1.6a | |
| 定格電力 | 75.6W | 76.8W | 76.8W | |
| リップルノイズ（最大） | 80mvp-p | 120mvp-p | 150mvp-p | |
| 電圧adj.range | 12-14V | 24-28V | 48-55V | |
| 電圧耐性 | ±2.0％ | ±1.0％ | ±1.0％ | |
| ライン規制 | ±0.5％ | ±0.5％ | ±0.5％ | |
| 負荷規制 | ±1.0％ | ±1.0％ | ±1.0％ | |
| セットアップ、立ち上がり時間 | 1200ms、60ms/AC230V 2000ms、60ms/AC115V(全負荷) | |||
| 時間をかけてください | 60ms/AC230V 12ms/AC115V(全負荷) | |||
| 入力 | 電圧範囲 | AC90～264V DC120～370V | ||
| 頻度 | 47〜63Hz | |||
| 効率 | 85.5% | 87.5% | 88.5％ | |
| AC電流 | 1.45A/115VAC 0.9A/230VAC | |||
| インラッシュキュレント | 20A/115VAC 35A/230VAC | |||
| 漏れ電流 | <0.75MA / 240VAC | |||
| 保護 | 過負荷 | 105 ～ 130% 定格出力電力 | ||
| 保護タイ:定電流制限、故障状態が解消されると自動的に回復 | ||||
| オーバー電圧 | 14-17V | 29-33V | 56-65V | |
| 保護タイプ：o/p電圧を遮断し、回復するために再力を発します | ||||
| 過熱 | O/P 電圧をシャットダウンし、受信機に再度電源を投入します | |||
| 環境 | 作業温度 | -20~ +60℃ (SMUN のデータシートのディレーティング曲線を参照してください) | ||
| 動作湿度 | 20〜90％RH非凝縮 | |||
| ストレージ温度 | -40〜 +85℃、10〜95％RH | |||
| temp.coefficient | ±0.03％/℃（0〜50℃） | |||
| 振動 | コンポーネント：10〜500Hz、2g 10分/1サイクル、60分。 x、y、z軸に沿ってそれぞれ。取り付け：コンプライアンスIEC60068-2-6 | |||
| 安全性 | 安全基準 | Ul508、TUV BS EN/EN62368-1、EAC TP TC 004、BSMI CNS14336-1 承認済み;（BS EN/EN60204-1 に準拠） | ||
| 電圧に耐えます | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 分離抵抗 | I/PO/P、I/P-FG、O/P-FG：> 100M OHMS/500VDC/25℃/70％RH | |||
| EMC排出 | BS EN/EN55032(CISPR32)、BS EN/EN61000-3-2、EAC TP TC 020、CNS13438 クラス A に準拠 | |||
| EMC免疫 | BS EN/EN61000-4-2、3、4、5、6、8、11、BS EN/EN55024、BS EN/EN61000-6-2(BS EN/EN50082-2)、重工業レベル、基準 A、EAC TP TC 020 に準拠 | |||
| その他 | mtbf | ≥506.6K 時間 MIL-HDBK-217F(25℃) | ||
| 寸法 | 32*125.2*102mm (長さ*幅*高さ) | |||
| パッキング | 0.51kg; 28個/15.3Kg/1.22CUFT | |||
| 注記 | 1.特別に言及されていないすべてのパラメーターは、230VAC入力、定格負荷、および周囲温度の25°で測定されます。 2。リップルとノイズは、0.1UFおよび47UF並列コンデンサで終了した12 'のツイストペアワイヤを使用することにより、帯域幅の20MHzで測定されます。 3. 許容差 : セットアップ許容差、ライン変動、および負荷変動が含まれます。 4.電源は、最終機器に設置されるコンポーネントと見なされます。最終的な機器は、EMC指令をまだ満たしていることを再確認する必要があります。 5. 設置スペース: フルパワーで恒久的に負荷する場合、上部 40mm、下部 20mm、左右 5mm を推奨します。隣接するデバイスが熱源である場合、15mm のスペースを推奨します。 6. 入力電圧が低い場合にはディレーティングが必要になる場合があります。詳細はディレーティングカーブをご確認ください。 7.詳細については、Smunカスタマーサービスとお問い合わせください。 | |||
| モデル | EDR-120-12 | EDR-120-24 | EDR-120-48 | |
| 出力 | DC電圧 | 12V | 24V | 48V |
| 現在の範囲 | 0-10A | 0-5a | 0-2.5a | |
| 定格電力 | 120W | 120W | 120W | |
| リップルノイズ（最大） | 100MVP-P | 120mvp-p | 150mvp-p | |
| 電圧adj.range | 12-14V | 24-28V | 48-55V | |
| 電圧耐性 | ±2.0％ | ±1.0％ | ±1.0％ | |
| ライン規制 | ±0.5％ | ±0.5％ | ±0.5％ | |
| 負荷規制 | ±1.0％ | ±1.0％ | ±1.0％ | |
| セットアップ、立ち上がり時間 | 1200ms、60ms/AC230V 2000ms、60ms/AC115V(全負荷) | |||
| 時間をかけてください | 16ms/AC230V 10ms/AC115V(全負荷) | |||
| 入力 | 電圧範囲 | AC90～264V DC120～370V | ||
| 頻度 | 47〜63Hz | |||
| 効率 | 85％ | 87％ | 88.5％ | |
| AC電流 | 2.25A/115VAC 1.3A/230VAC | |||
| インラッシュキュレント | 20A/115VAC 35A/230VAC | |||
| 漏れ電流 | <1MA / 240VAC | |||
| 保護 | 過負荷 | 105 ～ 130% 定格出力電力 | ||
| 保護タイ:定電流制限、故障状態が解消されると自動的に回復 | ||||
| オーバー電圧 | 14-17V | 29-33V | 56-65V | |
| 保護タイプ：o/p電圧を遮断し、回復するために再力を発します | ||||
| 過熱 | O/P 電圧をシャットダウンし、受信機に再度電源を投入します | |||
| 環境 | 作業温度 | -20~ +60℃ (SMUN のデータシートのディレーティング曲線を参照してください) | ||
| 動作湿度 | 20〜90％RH非凝縮 | |||
| ストレージ温度 | -40〜 +85℃、10〜95％RH | |||
| temp.coefficient | ±0.03％/℃（0〜50℃） | |||
| 振動 | コンポーネント：10〜500Hz、2g 10分/1サイクル、60分。 x、y、z軸に沿ってそれぞれ。取り付け：コンプライアンスIEC60068-2-6 | |||
| 安全性 | 安全基準 | Ul508、TUV BS EN/EN62368-1、EAC TP TC 004、BSMI CNS14336-1 承認済み;（BS EN/EN60204-1 に準拠） | ||
| 電圧に耐えます | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 分離抵抗 | I/PO/P、I/P-FG、O/P-FG：> 100M OHMS/500VDC/25℃/70％RH | |||
| EMC排出 | BS EN/EN55032(CISPR32)、BS EN/EN61000-3-2、EAC TP TC 020、CNS13438 クラス A に準拠 | |||
| EMC免疫 | BS EN/EN61000-4-2、3、4、5、6、8、11、BS EN/EN55024、BS EN/EN61000-6-2(BS EN/EN50082-2)、重工業レベル、基準 A、EAC TP TC 020 に準拠 | |||
| その他 | mtbf | ≥474.6K 時間 MIL-HDBK-217F(25℃) | ||
| 寸法 | 40*125.2*113.5mm (長さ*幅*高さ) | |||
| パッキング | 0.6kg; 20個/13Kg/1.16CUFT | |||
| 注記 | 1.特別に言及されていないすべてのパラメーターは、230VAC入力、定格負荷、および周囲温度の25°で測定されます。 2。リップルとノイズは、0.1UFおよび47UF並列コンデンサで終了した12 'のツイストペアワイヤを使用することにより、帯域幅の20MHzで測定されます。 3. 許容差 : セットアップ許容差、ライン変動、および負荷変動が含まれます。 4.電源は、最終機器に設置されるコンポーネントと見なされます。最終的な機器は、EMC指令をまだ満たしていることを再確認する必要があります。 5. 設置スペース: フルパワーで恒久的に負荷する場合、上部 40mm、下部 20mm、左右 5mm を推奨します。隣接するデバイスが熱源である場合、15mm のスペースを推奨します。 6. 入力電圧が低い場合にはディレーティングが必要になる場合があります。詳細はディレーティングカーブをご確認ください。 7.詳細については、Smunカスタマーサービスとお問い合わせください。 | |||
