CW3/CW4-3A/6A/10A/20A/30A-T インサート接続 単相汎用 単極または双極パワーフィルタ EMIフィルタ

特徴と利点

-コンパクトなサイズ、迅速かつ簡単なシャーシ取り付け

・多彩な端子接続スタイル

-優れた伝導減衰性能、サージパルス保護、無線周波数干渉抑制機能を備えています。

技術仕様

-最大連続動作電圧:  250VAC

-動作周波数:  50/60Hz

-定格電流: 3A – 30A @ 40℃ Max

-高電位試験電圧(1分):  ライン間1500VDC / ライン間1500VAC

-動作および保存温度範囲:  -25℃~+85℃ (25/085/21)

模式図	モデル	仕様	現在

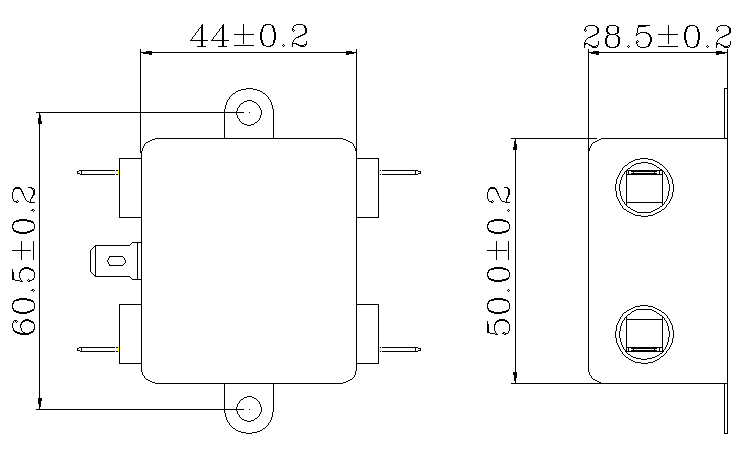

	CW3-3A-T	インサート式単極	3A
	CW3-6A-T		6A
	CW3-10A-T		10A

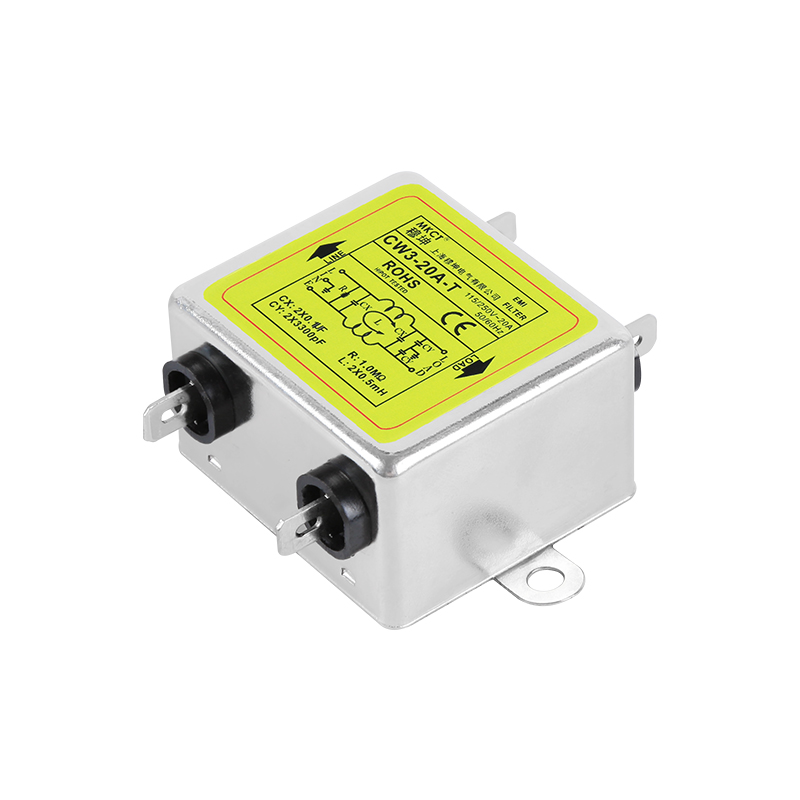

	CW3-20A-T		20a

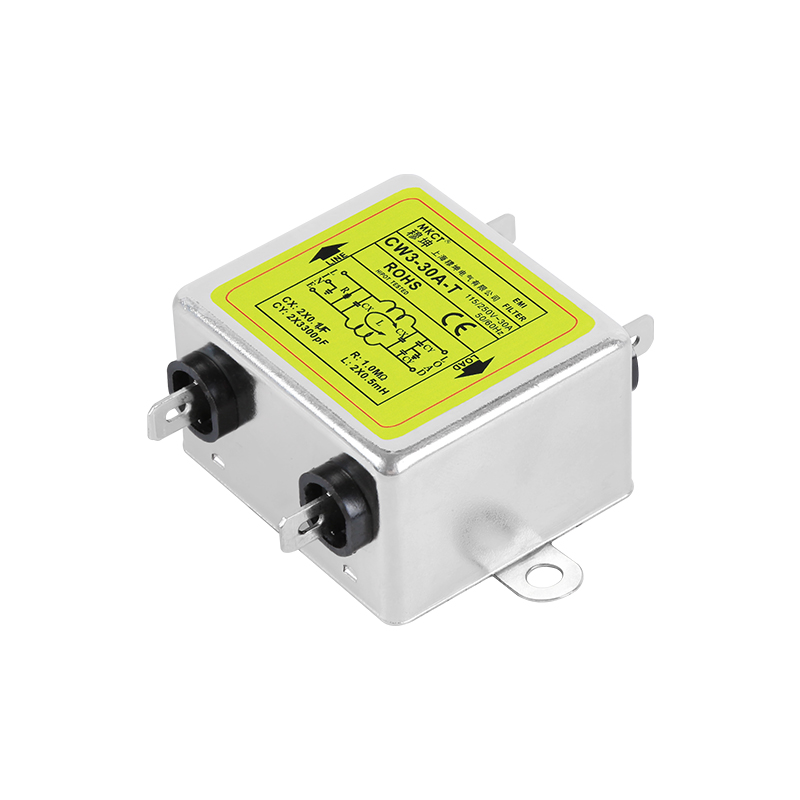

	CW3-30A-T		30A
	CW3L2-3A-T	インサート型バイポーラ	3A
	CW3L2-6A-T		6A

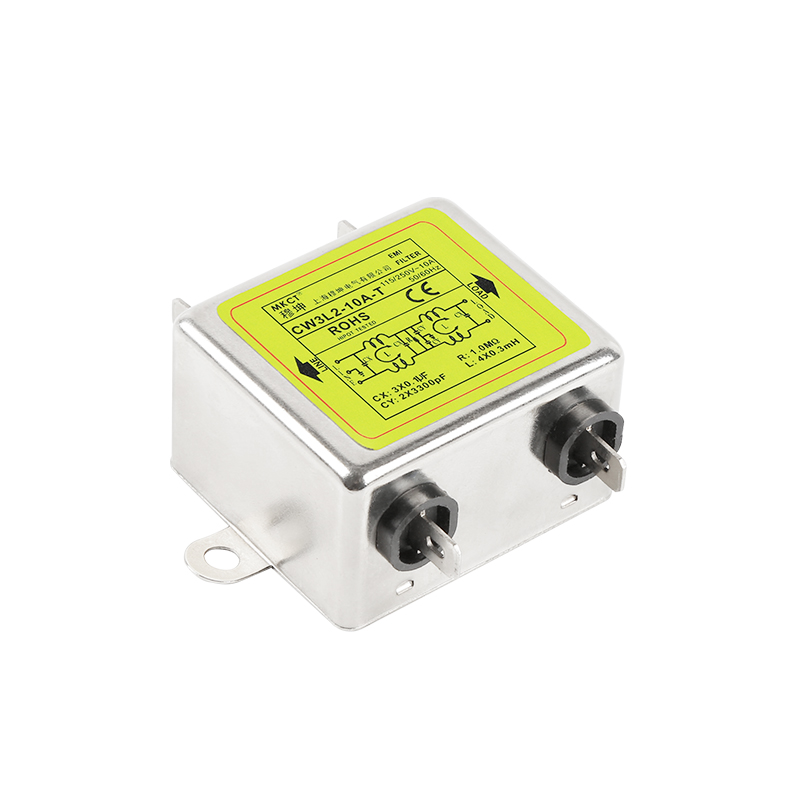

	CW3L2-10A-T		10A

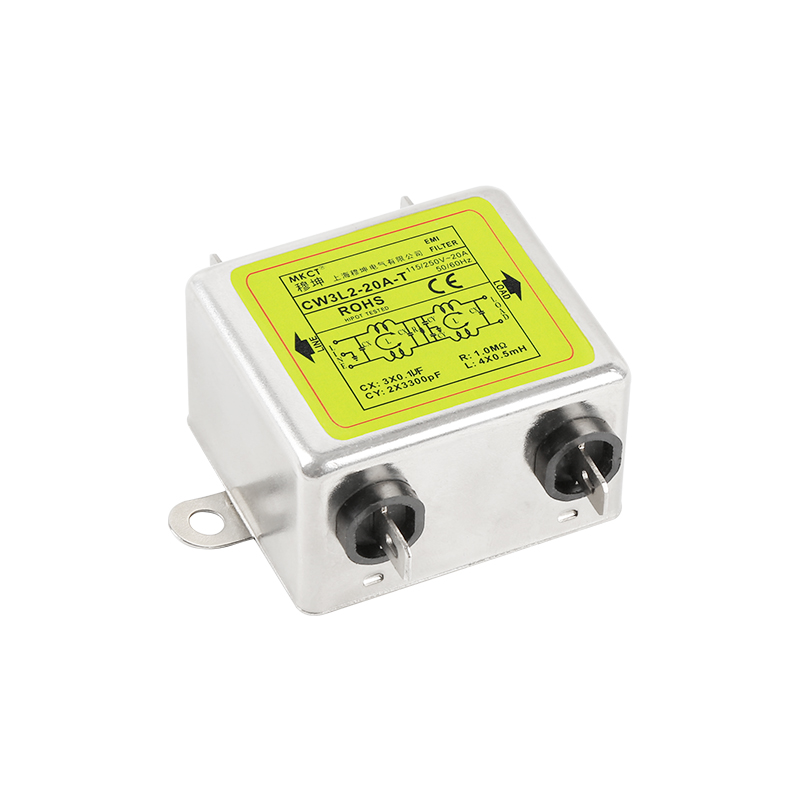

	CW3L2-20A-T		20a

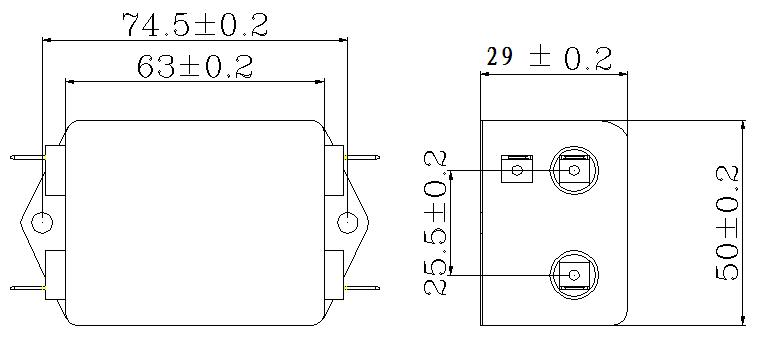

	CW4-3A-T	インサート式単極	3A
	CW4-6A-T		6A
	CW4-10A-T		10A
	CW4-20A-T		20a
	CW4-30A-T		30A
	CW4L2-3A-T	インサート型バイポーラ	3A
	CW4L2-6A-T		6A
	CW4L2-10A-T		10A
	CW4L2-20A-T		20a

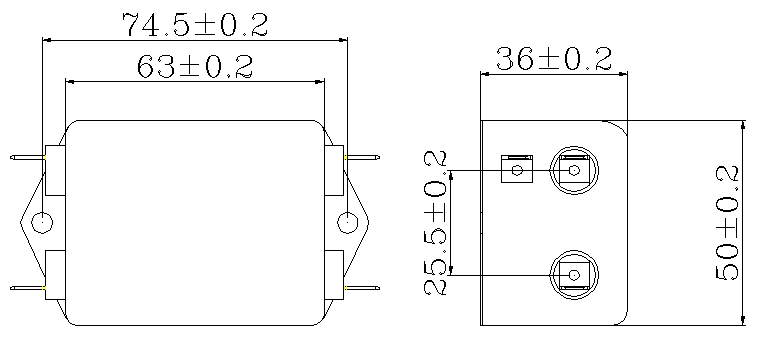

	CW4E-3A-T	インサート式単極	3A
	CW4E-6A-T		6A
	CW4E-10A-T		10A
	CW4E-20A-T		20a
	CW4E-30A-T		30A
	CW4EL2-3A-T	インサート型バイポーラ	3A
	CW4EL2-6A-T		6A
	CW4EL2-10A-T		10A
	CW4EL2-20A-T		20a
	CW4EL2-30A-T		30A

詳細については、データシートを確認してください。
