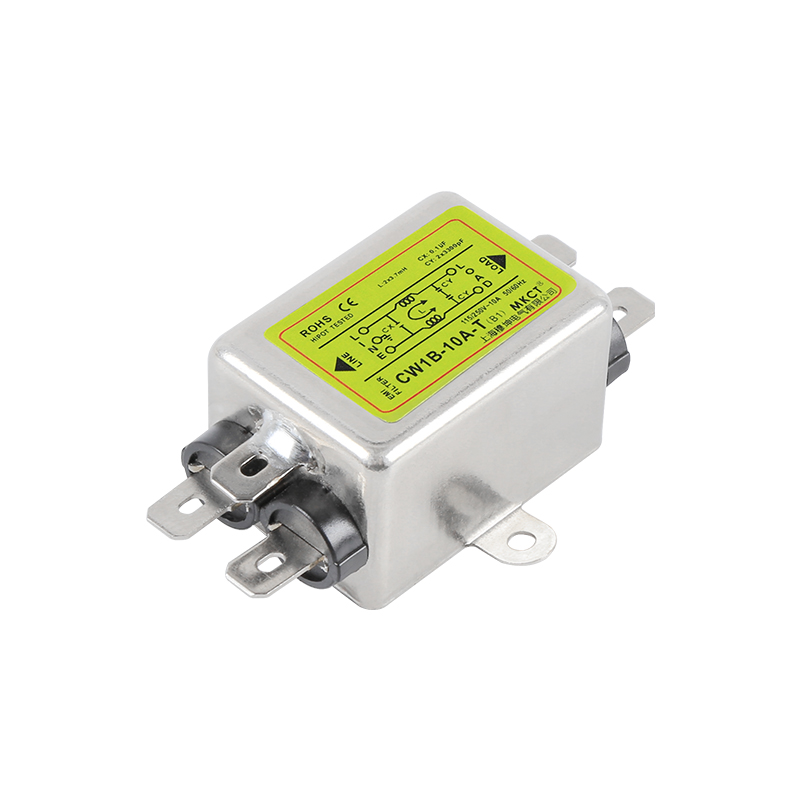

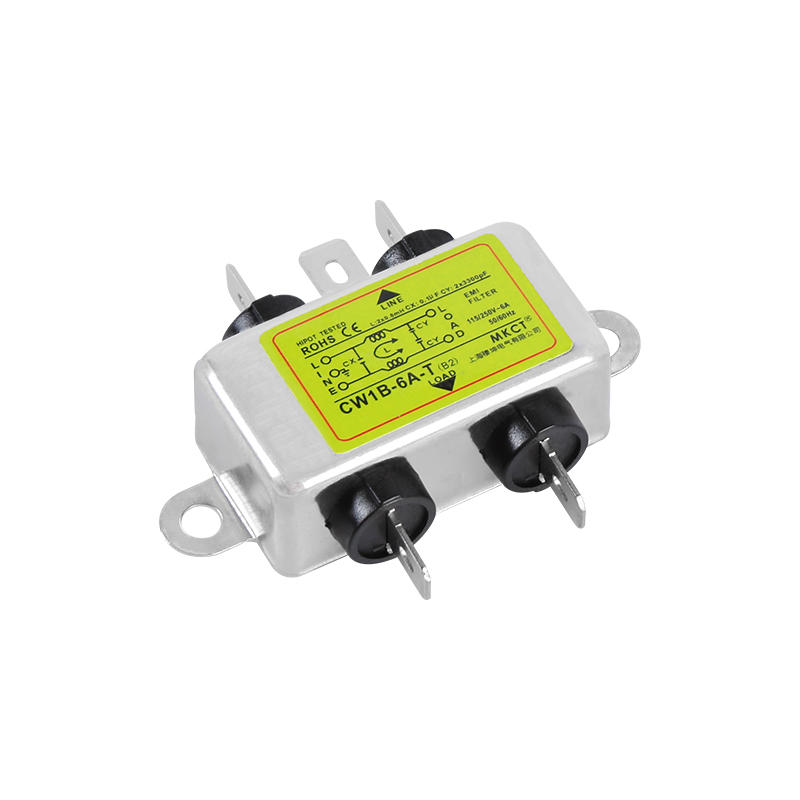

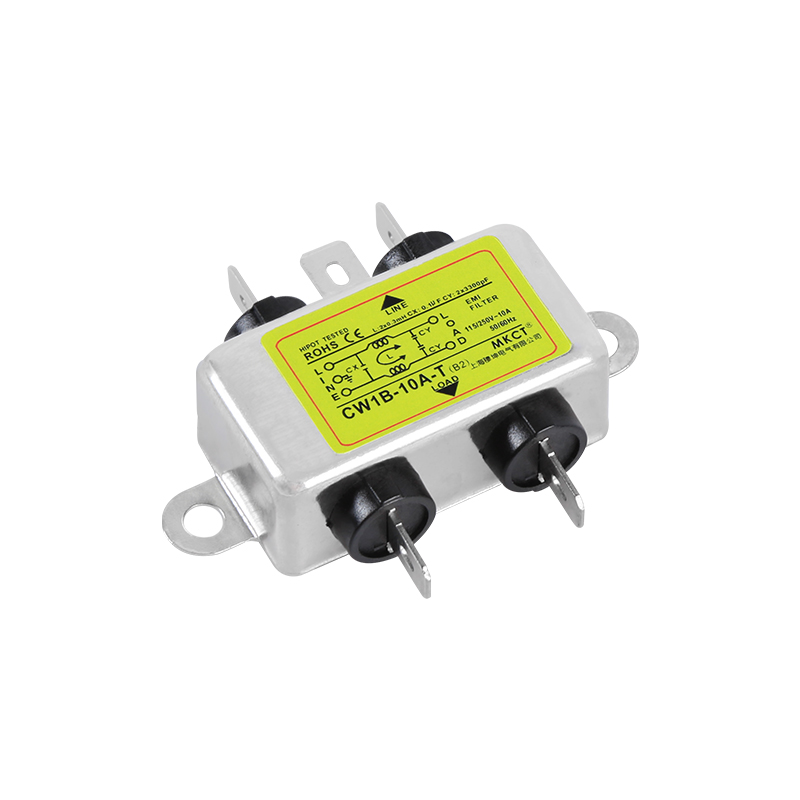

CW1B-T
特徴と利点
小型、迅速かつ簡単なシャーシの取り付け
多彩な端子接続スタイル
優れた伝導減衰性能、低干渉抑制が必要な環境に適用
代表的な用途
電気・電子機器
医療機器および家庭用機器
オートメーション、データコムおよび電子データ処理装置
技術仕様
最大連続動作電圧:250VAC
動作周波数:50/60Hz
定格電流: 1A – 15A @ 40℃
高電位試験電圧(1分):ライン間1500VDC / ライン間1500VAC
動作温度範囲および保存温度範囲:-25℃~+85℃ (25/085/21)

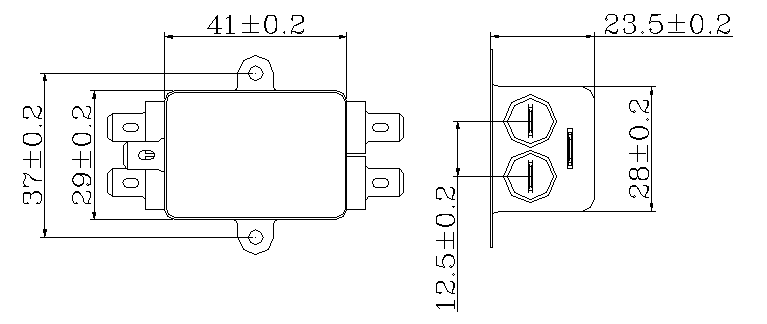

| 模式図 | モデル | 仕様 | 現在 |
  | CW1B-1A-T(B1) | インサートタイプ | 1A |
| CW1B-3A-T(B1) | 3A | ||
| CW1B-6A-T(B1) | 6A | ||
| CW1B-10A-T(B1) | 10A | ||
| CW1B-15A-T(B1) | 15A | ||
 | CW1B-1A-T(B2) | インサートタイプ | 1A |
| CW1B-3A-T(B2) | 3A | ||
| CW1B-6A-T(B2) | 6A | ||
| CW1B-10A-T(B2) | 10A |
