SDJ-1224S05
SMUN
この高効率スイッチ モードステップダウン DC-DC コンバータは、公称 12/24 VDC (範囲 8 VDC ～ 36 VDC) の入力電圧を公称 5 VDCの高度に安定化された出力電圧に変換します 。これらの DC-DC コンバータは非絶縁型 (入力と出力の間にガルバニック絶縁がありません) であり、マイナス接地システムでの使用を目的としています。 防水機能、 過電流保護、短絡保護 、過電圧保護などの機能を備えています。

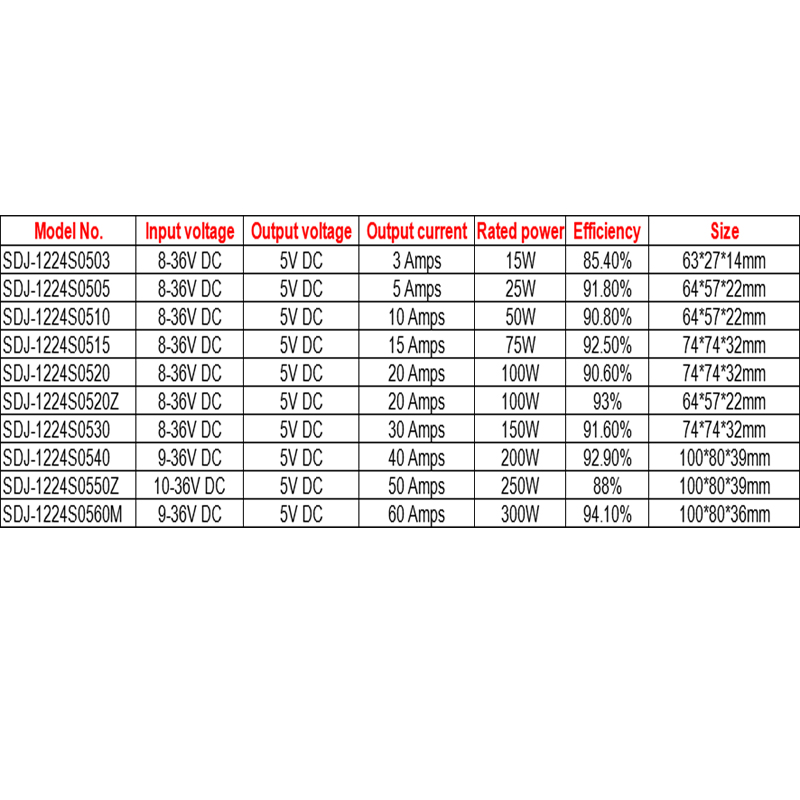

| 型番 | 入力電圧 | 出力電圧 | 出力電流 | 定格電力 | 効率 | サイズ |

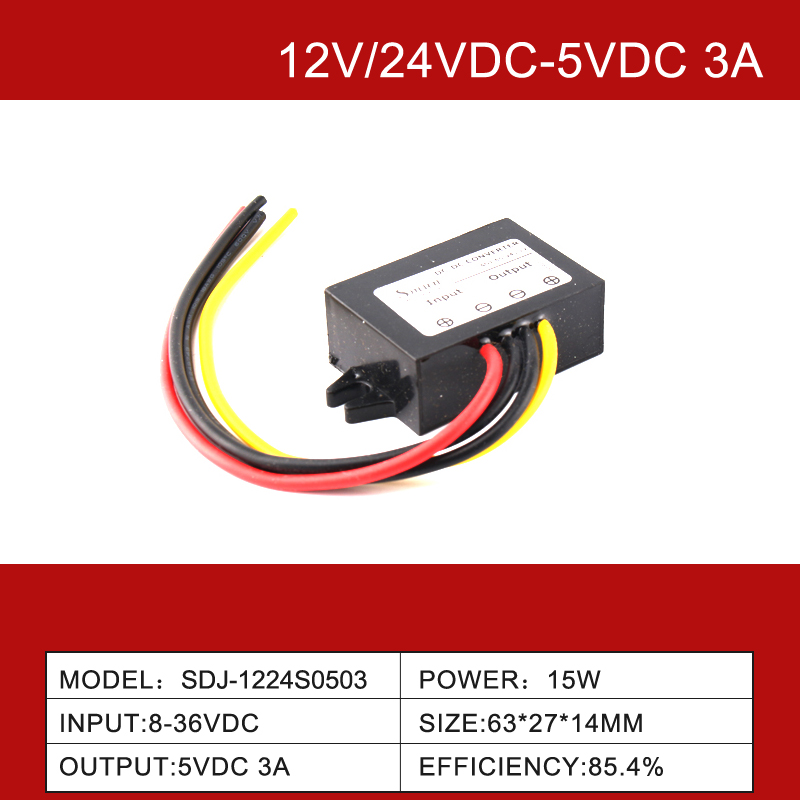

| SDJ-1224S0503 | DC8～36V | DC5V | 3アンペア | 15W | 85.40% | 63*27*14mm |
| SDJ-1224S0505 | DC8～36V | DC5V | 5アンペア | 25W | 91.80% | 64*57*22mm |

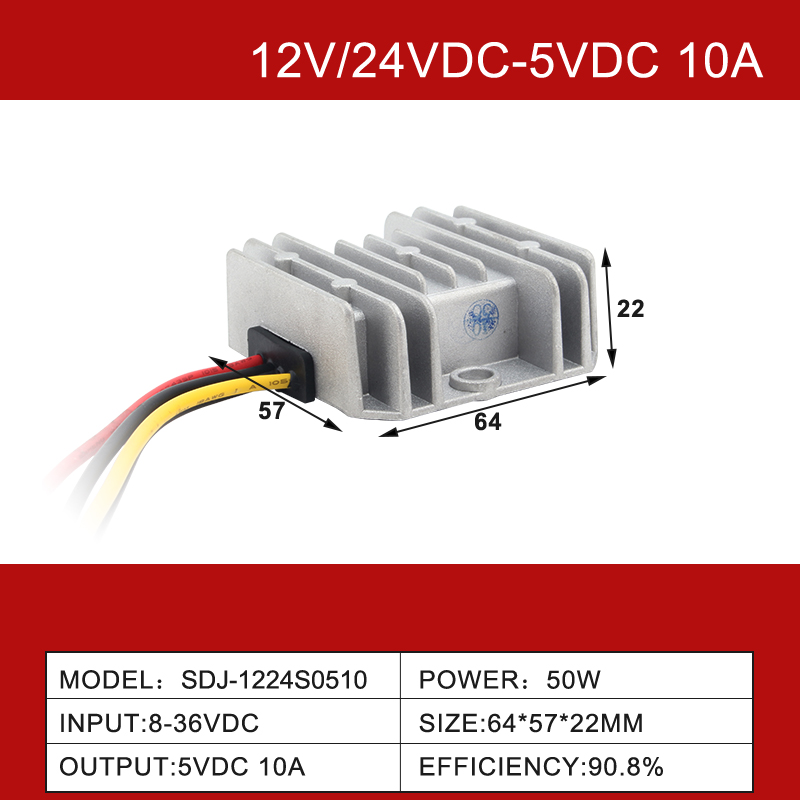

| SDJ-1224S0510 | DC8～36V | DC5V | 10アンペア | 50W | 90.80% | 64*57*22mm |
| SDJ-1224S0515 | DC8～36V | DC5V | 15アンペア | 75W | 92.50% | 74×74×32mm |

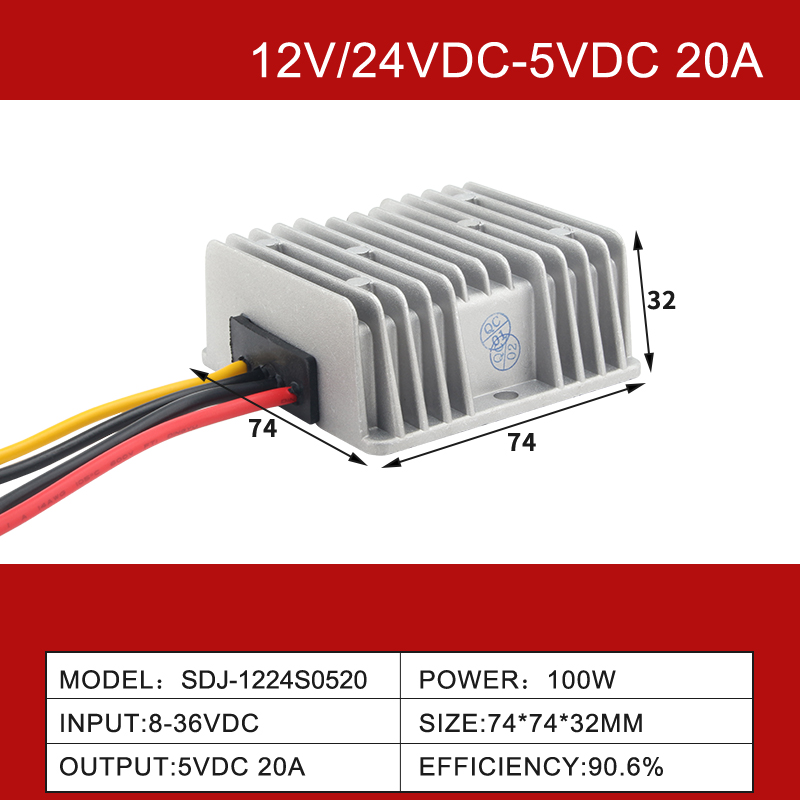

| SDJ-1224S0520 | DC8～36V | DC5V | 20アンペア | 100W | 90.60% | 74×74×32mm |
| SDJ-1224S0520Z | DC8～36V | DC5V | 20アンペア | 100W | 93% | 64*57*22mm |
| SDJ-1224S0530 | DC8～36V | DC5V | 30アンペア | 150W | 91.60% | 74×74×32mm |

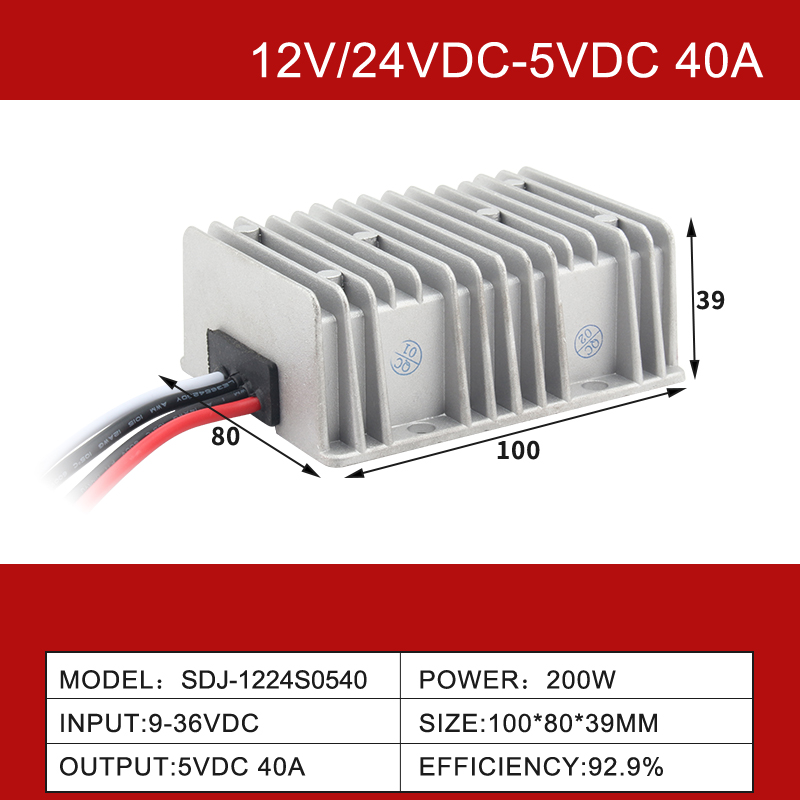

| SDJ-1224S0540 | DC9～36V | DC5V | 40アンペア | 200W | 92.90% | 100*80*39mm |

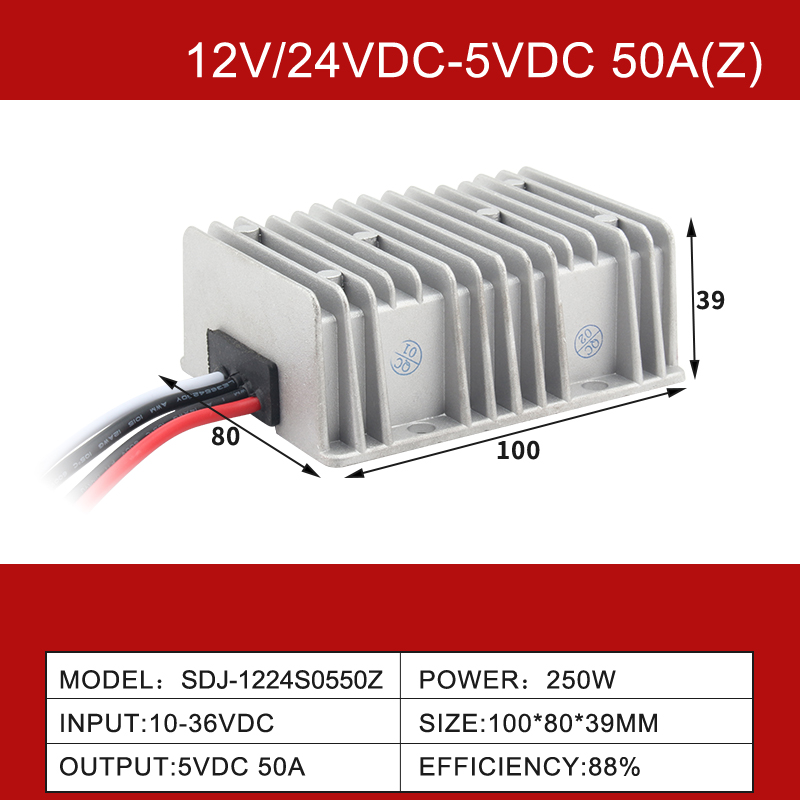

| SDJ-1224S0550Z | DC10～36V | DC5V | 50アンペア | 250W | 88％ | 100*80*39mm |

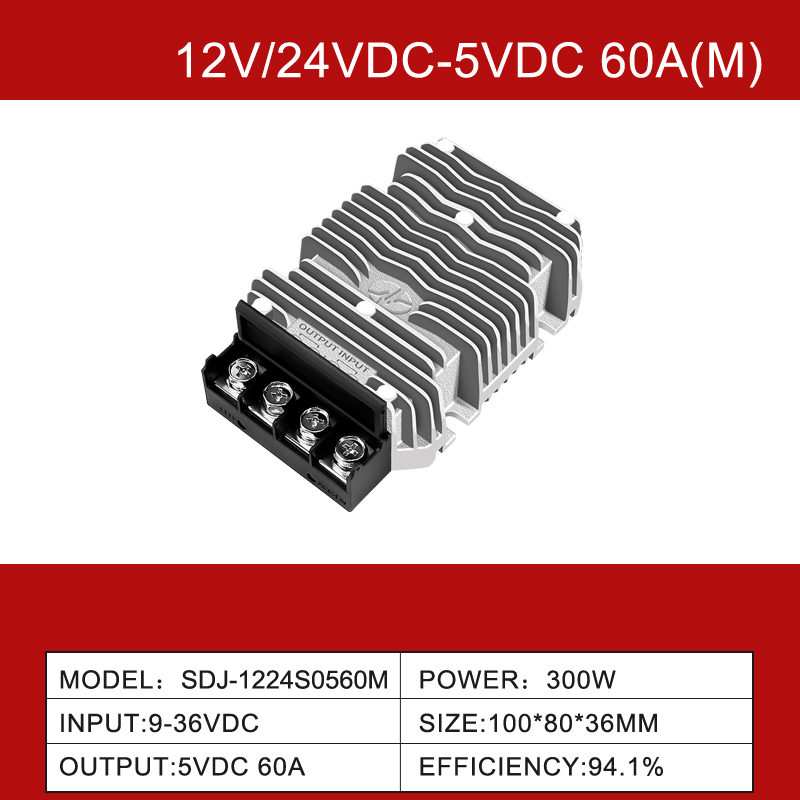

| SDJ-1224S0560M | DC9～36V | DC5V | 60アンペア | 300W | 94.10% | 100*80*36mm |
