スイッチング電源は、産業の自動化から家電まで、最新の電子機器のバックボーンになりました。彼らの広範な採用にもかかわらず、懸念は依然として存続しています -電源を騒々しく切り替えて、線形の代替品と比較して信頼性が低いですか？ この記事では、これらの懸念を分析し、これらの仮定の背後にある真実を理解するのに役立つ詳細な洞察を提供します。

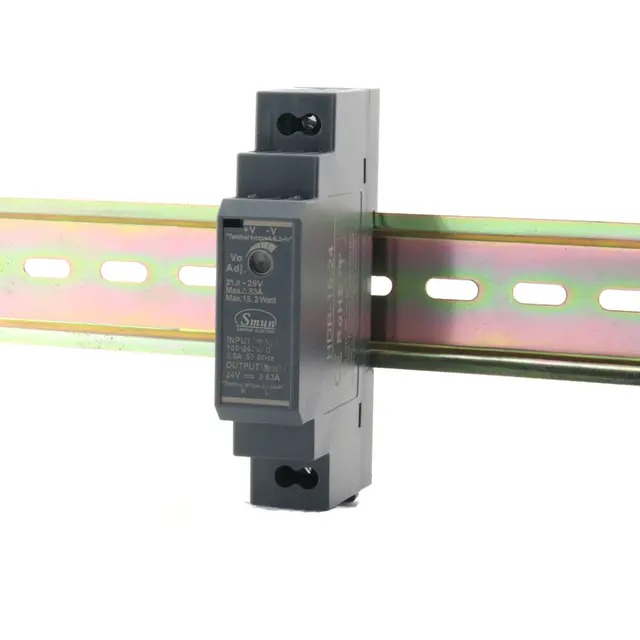

スイッチング電源 （ スイッチモード電源またはSMPSとも呼ばれる）は、高周波スイッチングおよび制御回路を使用して電力を効率的に変換する電子電力コンバーターです。抵抗電圧ドロップや大型変圧器に依存する従来の線形電源とは異なり、電源を切り替えると、迅速にオン /オフする一連のトランジスタを使用して出力電圧を調整します。
多くの場合、20 kHzから数MHzの範囲で、この高周波動作により、コンポーネントサイズが小さく、重量が軽く、エネルギー効率が大幅に高くなります。これらの特性により、Switching Powerは、ほとんどの最新のデバイスのデフォルトの選択肢になりました。
典型的なアプリケーションには次のものが含まれます。
| アプリケーションタイプの | 例 |
|---|---|
| 産業用自動化 | PLC、センサー、コントロールキャビネット |
| 家電 | テレビ、ゲームコンソール、充電器 |
| 通信機器 | ルーター、モデム、ベースステーション |
| LED照明システム | 街灯、看板、建築用の使用 |
ただし、これらの利点は議論の余地がありませんが、取り巻く一般的な批判を探ることが不可欠です ノイズ と 信頼性を.
電源を切り替える最も一般的な批判の1つは、 電気ノイズと音響ノイズです。しかし、この質問に本当に答えるには、2つの異なるタイプのノイズを区別する必要があります。
スイッチング電源は、 高周波スイッチング操作により、本質的にただし、規制されたAC-DCコンバーターで使用されるような最新のスイッチング電源は、内蔵EMIフィルター、シールド、および国際的なEMC基準へのコンプライアンスで設計されています。 電磁干渉（EMI） および 無線周波数干渉（RFI）を生成します。
さらに、ノイズの程度は、多くの場合、設計の品質に依存します。ハイエンドの産業スイッチング電源は、緊密な許容範囲、最小化されたリップル電圧、フィルタリングされた出力を備えています。
一方、音響ノイズは、特定の周波数で動作する際にトランスの磁気圧またはセラミックコンデンサの振動のために発生することがあります。ただし、これは通常、20 kHzを超える設計された物資では聞こえません。これは、人間の聴覚範囲外にあります。
すべてのスイッチング電源はある程度のノイズを生成しますが、 本質的に問題はなく 、適切なエンジニアリングを通じて十分に制御されます。
もう1つの広範な神話は、スイッチング電源が線形電源よりも信頼性が低いということです。信頼性に影響する要因を理解することにより、これに対処しましょう。
電源設計の切り替え に関心のある1つの懸念は、 熱生成 です。これらのデバイスは高周波数で動作するため、MOSFETやインダクタなどのコンポーネントで局所的な熱を生成します。ただし、ほとんどの最新の設計では、 熱シャットダウン保護の, 過剰温度制御と 効率的なヒートシンク または エアフローベースの冷却システムを統合します.
適切な熱管理により、コンポーネントが最高温度評価をはるかに下回り、電源の寿命を大幅に拡大することが保証されます。
今日のスイッチング電源には、多くの場合、さまざまな 保護機能が装備されています。
| 保護タイプ | 機能 |
|---|---|
| オーバー電圧保護 | 接続されたデバイスの損傷から出力スパイクを防ぎます |
| 過負荷保護 | シャットダウンするか、高負荷の下で電流を制限します |
| 短絡保護 | 短絡イベント中の内部コンポーネントを保護します |
| オーバー温度シャットダウン | 過熱中に出力を自動的に無効にします |
これらの機能は、 デバイスの安全性を高めるだけでなく 、全体的な信頼性に大きな価値を追加します。
適切に設計されたスイッチング電源は、多くの場合、 MTBF（故障間の平均時間） 評価100,000時間以上を誇っています。適切な使用とインストールにより、彼らは産業環境および商業環境で長年の中断のないサービスを提供しています。
より客観的な見解を提供するために、大きな違いを考えてみましょう。
| 機能 | スイッチング電源 | 線形電源 |
|---|---|---|
| 効率 | 80–95％ | 50–60％ |
| サイズと重量 | コンパクトで軽量 | かさばって重い |
| 熱出力 | 高効率のために低い | エネルギー損失のために高い |
| ノイズ（EMI/RFI） | より高いが制御可能 | 非常に低い |
| 規制と柔軟性 | 広い範囲の高精度 | 限定 |
| 寿命 | 適切なデザインで長い | 長くはありませんが、機能が豊富ではありません |
線形電源は、低雑音環境（オーディオやラボ機器など）で勝つ可能性がありますが、 特にスペース、コスト、効率性が重要な場合、他のほとんどすべてのエリアで電源を切り替えることができます。
正しく設計されていない場合。適切なフィルタリング、規制、および過電圧保護により、スイッチング電源は、マイクロコントローラー、LED、通信機器などの敏感なデバイスにとって完全に安全です。
通常、バズはサブデザインまたは老齢コンポーネントに起因します。高品質の設計は20 kHzを超えて動作し、可聴周波数を回避し、安定した磁気成分を使用してコイルを防ぎます。
Ce Ul , Rohs, やFCCコンプライアンス などの認定を探してください。これらは、製品が安全性、効率、電磁互換性の厳密なテストに合格したことを示しています。
全くない。トポロジー（バック、ブースト、フライバック、フォワード）、入出力評価、保護機能、フォームファクター、および構築品質が異なります。よくレビューされたアプリケーション固有のモデルを選択すると、パフォーマンスと信頼性が向上します。
スイッチング電源 のパフォーマンスと寿命を最大化するには、これらのガイドラインを検討してください。
適切な換気を確保します。 熱の蓄積は、寿命を大幅に減らすことができます。
入力側に 適切な融合と回路保護を使用します。
過負荷を避けてください。 最大負荷要件を上回る20〜30％のバッファーを常に許可してください。
パワースパイクや稲妻を起こしやすい環境に サージ保護を設置します。
EMIの問題を最小限に抑え、安定した操作を確保するために、クリーンな配線慣行を維持します 。
これらの措置に従うと、電源の切り替えは 静かに、効率的に、そして何年も 失敗することなく実行できます。
短い答えは ノーです。正しく設計およびインストールした場合はそうではありません。
電源を切り替えると、ある程度の電気ノイズと音響ノイズが生成されますが、これらは高度なフィルタリング、シールド、および周波数の最適化を通じて最新の設計で十分に管理されています。同様に、今日のスイッチング電源には高いMTBF評価、組み込みの安全機能、および長期的な安定したパフォーマンスを保証する熱保護メカニズムが伴うため、信頼性に対する懸念は時代遅れです。
産業用自動化、LEDシステム、または敏感な電子機器のを選択している場合は スイッチング電源 、国際基準を満たし、包括的な保護を提供し、出力/負荷要件に合わせて優先順位を付けます。
そうすることで、利点を享受できます。 騒音や不安定性の欠点を使用せずに、, 高効率のコンパクトな設計 と優れた信頼性の
