車や RV から仕事をしたい場合は、ラップトップがダッシュボードから直接充電できないことがすぐにわかります。ラップトップには安定した 19V DC DIN レール電源供給範囲が必要であり、電圧を昇圧するための専用の昇圧機構がなければ標準の 12V 車両コンセントでは不十分です。
ノイズの多い DC-AC インバーターを標準の充電器と組み合わせて使用することもできますが、12V から 19V への昇圧コンバーターの方がエネルギー効率が大幅に高くなります。 直接降圧コンバータは 24V から 12V への 、DC を AC に変換してから DC に戻すという大きな二重変換電力損失を回避し、車両のバッテリー寿命を節約します。
ただし、車両セットアップ用の堅牢な 12V から 19V への昇圧コンバータなど、適切なハードウェアを選択するには 、ヒューズが切れないように、ラップトップのワット数のニーズと車両の DC アクセサリ回路の電気的安全制限のバランスを取る必要があります。
ラップトップを 12V シガー ライター ソケットに直接接続しようとしたのに、まったく何も起こらなかったという経験はありませんか?これは、車や RV のバッテリー システムが通常 12 V ～ 14 V を出力するためです。ただし、プロ用ラップトップやゲーム用ラップトップのほとんどは、充電プロセスを開始するためだけに安定した 19V 入力を必要とします。この電圧差を埋める方法がなければ、ノートパソコンは長距離の旅行では実質的に文鎮となります。
最初の直感は、ラップトップの通常の壁の充電器に電力を供給するために、標準的なカーインバータを入手することかもしれません。しかし、この設定は非常に無駄です。インバーターは車の DC 電力を AC に変換し、ラップトップの充電器は DC に変換します。この二重変換プロセスでは熱として大量のエネルギーが失われ、車両のバッテリーが急速に消耗します。専用の 12V から 19V への昇圧コンバータを使用すると、直接 DC-DC 変換を実行することでこの問題を解決し、エネルギー設定を高効率に保ちます。過酷な環境では、 9-40Vから19Vの防水ブーストバックなどの特殊なハードウェアを利用することで 、貴重なバッテリー容量を無駄にすることなく、信頼性の高い電力を確保できます。
専用の昇圧装置を使用する最大の理由は、効率性を超えて安全性です。車両の電気システムは騒音の多い環境です。エンジンを始動したり、エアコンをオンにしたりすると、オルタネーターによって急激な電圧変動が発生します。高品質のブーストコンバータは保護シールドとして機能します。これらの混沌とした入力スパイクをクリーンで連続的な 19V ストリームに調整し、ラップトップの敏感なマザーボード回路をフライを引き起こす電力サージから保護します。
直接 DC-DC 変換により、従来のカーインバーターに特有の二重変換エネルギー損失 (DC から AC、その後 DC に戻る) が排除されます。
標準的な自動車および RV のバッテリー システムは 12V ～ 14V を出力しますが、ほとんどのプロフェッショナルおよびゲーム用ラップトップは充電を開始するために安定した 19V 入力を必要とします。
高品質のブーストコンバータは、変動する車両オルタネータ電圧をクリーンで連続的な 19V ストリームに調整し、敏感なラップトップのマザーボード回路を保護します。

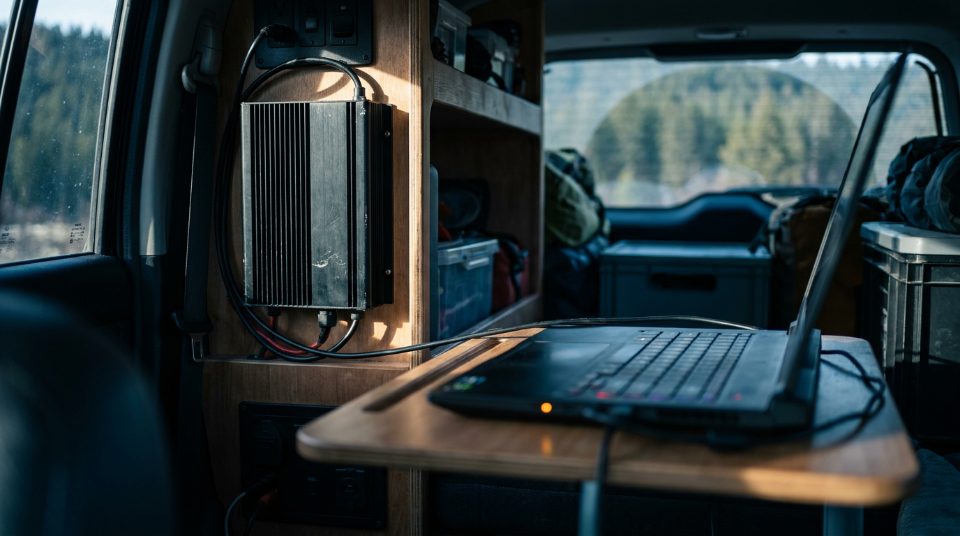

車両の出力を強化するための適切な方法の選択は、ラップトップのエネルギー消費量と設置環境に完全に依存します。最適な製品を見つけるために、トップ オプションを 3 つの異なるカテゴリに分類しました。コンパクトな密閉型ユニット、耐久性の高い防水パワーハウス、調整可能なオープン フレーム モジュールです。
12V から 19V への昇圧コンバータを選択するときは、設置の安全性を念頭に置きながら、その連続電流能力をラップトップのピーク需要に合わせる必要があります。
コンバータのカテゴリ | 典型的な出力 | エンクロージャのタイプ | 最適な用途 | 主なトレードオフ |
|---|---|---|---|---|
コンパクト密閉型モジュール | 19V 5A (95W) | プラスチック/薄合金 (IP67) | 標準的なウルトラブック、薄型軽量ラップトップ | 低発熱プロファイルですが、100W 未満に制限されます |
耐久性の高い鋳造アルミニウム | 19V 10A (190W) | 厚手の鋳造アルミニウム (IP68) | ゲーム用ラップトップ、マリンセットアップ、ゴルフカート | 耐久性が高く強力ですが、入力電流が高くなります |
調整可能なオープンフレーム | 可変 (例: 10 ～ 60V) | なし (ベア PCB) | カスタム DIY プロジェクト、非標準デバイス | 最大電圧の柔軟性はあるが、環境保護に欠ける |
これは、毎日の通勤者やリモート ビジネス ワーカーにとって究極のスイート スポットです。過剰な熱を発生させることなく、標準のウルトラブック、Chromebook、ビジネスクラスのラップトップに十分な能力を提供します。エポキシ樹脂で完全封止（ポッティング）しているため、ダッシュボード下の埃や振動に強いです。
高性能のゲーム用ラップトップやモバイル ワークステーションを実行している場合は、この頑丈なユニットが最適です。ゴルフ カート、実用車、海洋環境でよく使用されるその厚い鋳造アルミニウム シェルは、激しいゲーム セッション中に内部温度を低く保つ巨大なヒートシンクとして機能します。
非標準デバイスに電力を供給する必要があるテクノロジー愛好家にとって、これらのベアボード モジュールは非常に便利です。これらには、出力電圧を手動で微調整できる小さな調整可能なネジ (ポテンショメータ) が付いています。これにより、デバイスの特定のメーカー要件に応じて、出力を正確に 19.5V または 18.5V に設定できます。
この超小型オプションは、オートバイのグローブボックス内や狭いセンターコンソールなど、スペースに制約のある設置に最適です。非常に効率が高く、低電力ラップトップ向けに設計されているため、短時間の停車中にスターター バッテリーを消耗しません。
標準の 95W ユニットと大規模な 190W ゲーム モデルの間に快適に収まるこのミッドレンジ コンバータは、エントリーレベルの専用グラフィック カードを使用するビデオ編集者やクリエイターに最適です。電力容量と物理的サイズのバランスが優れています。
一部の特殊なオープンフレーム モジュールは、 メイン ブースト回路に加えて補助この設計により、19V ラップトップを実行しながら、同時に単一の 12V 入力ソースから携帯電話やタブレットを急速充電できます。 12V/24V から 5V への降圧コンバータを備えています。
これらの高度なコンバータは、基本的なダイオードの代わりにアクティブ スイッチ (MOSFET など) を使用して電力変換を処理します。この設計により、内部エネルギー損失が最小限に抑えられ、バッテリー容量のすべてのワット時が重要となるオフグリッド RV セットアップに最適な選択肢となります。
これらのユニットを購入するときは、安全に設置できるように次の技術的な詳細に留意してください。
昇圧比と効率: 公称 12V の車両バッテリーから安定した 19V に電力を昇圧するには、約 1.6 の昇圧比が必要です。少なくとも 90% ～ 95% の 効率を保証するコンバータを探してください。効率が低いということは、より多くのエネルギーが熱として失われることを意味し、コンバータの寿命が短くなる可能性があります。
防水パッケージ (ポッティング): 風雨にさらされる車両の場合、IP67 または IP68 定格が必須です。これらのユニットの内部回路は、硬質エポキシ化合物で完全に包まれています。このポッティングは、繊細な電子機器を湿気、道路の塩分、エンジンの振動から保護します。一部のヘビーデューティー産業システムでは、特殊な船舶用機器用の 12V から 24V IP68 昇圧コンバータのような大規模な昇圧が必要ですが 、専用の 12V から 19V コンバータは標準的なラップトップの充電に最適です。
受け入れチェック: 高価なラップトップを新しく設置したコンバータに接続する前に、必ず簡単な安全チェックを行ってください。デジタル マルチメーターを使用して、プラグの出力電圧を測定します。正常なコンバータは、無負荷状態で 19.0V ～ 19.5V の値を示すはずです。測定値が大きく変動する場合、または 20V を超える場合は、デバイスを接続しないでください。
コンパクトな 19V 5A (95W) 密閉型モジュールは、標準的なウルトラブックやビジネス ラップトップを外出先で充電するのに理想的なスイートスポットです。
耐久性の高い防水 19V 10A (190W) 鋳造アルミニウム コンバータは、ゴルフ カートや船舶で頻繁に使用され、高性能ゲーム用ラップトップに簡単に電力を供給します。
オンボードポテンショメータを備えた調整可能なオープンフレームブーストモジュールにより、非標準のデバイス要件に合わせて出力電圧を微調整する柔軟性が得られます。
車のアクセサリ コンセントにデバイスを接続したところ、数分後にプラグが触れると熱くなったという経験はありませんか?これは典型的な「アンペア数の罠」です。要求の厳しいゲーム用ラップトップを充電するために高出力コンバータを使用すると、電気変換の単純な計算だけで車両の純正配線にすぐに過負荷がかかる可能性があります。
数字が人々をいかに不意を突くかは次のとおりです。 10A で 19V、つまり 190W の電力を出力する高耐久コンバータを実行したいとします。エネルギーは薄い空気から作り出すことができないため、12V 車のシステムは同じワット数を供給する必要があります。 190W を公称 12V 入力で割ると、約 15.8A の電流が必要になります。標準的な変換効率の損失 (通常は約 90%) を考慮すると、12V から 19V への昇圧コンバータは実際に車のバッテリーから 16A 以上を消費する必要があります。
標準的な車両のシガー ライター ソケットの定格は通常 10 A しかないため、これは大きな問題です。ダッシュボードのソケットから 16A を引き込もうとすると、簡単にヒューズが切れてしまいます。さらに悪いことに、ヒューズが切れないと、過剰な電流によってダッシュボードの後ろに隠れている細い純正配線が過熱し、プラスチックのソケットが溶けたり、電気火災が発生したりする可能性があります。
「昇圧 DC コンバータを受け入れる前に検査する必要があること」 の安全性と設置のガイドラインによれば、電源を投入する前に、物理的なワイヤの制限と電流定格を検査することは、交渉の余地のないステップです。定格が 95W を超えるコンバータを安全に実行する必要がある場合は、ダッシュボードのソケットを完全にバイパスする必要があります。
これを安全に行うには、次の インストール手順を使用してください。
専用ワイヤを配線する: 太いゲージの銅線 (少なくとも 12 AWG) を補助バッテリーから取り付け場所まで直接配線します。
インライン ヒューズの取り付け: 回路をショートから保護するために、バッテリー端子にできるだけ近いプラス線にインライン ヒューズ ホルダーを配置します。
コンバータの接続: ステップアップ コンバータの入力側をこれらの新しい専用線に直接配線し、工場出荷時のダッシュボード回路を完全にバイパスします。
出力側で 19V/10A (190W) を供給するには、標準の変換効率損失を考慮して、12V 入力ソースから 16A 以上を引き出す必要があります。
標準的な車両のシガー ライター ソケットの定格およびヒューズは通常 10A のみです。つまり、高出力コンバーターではヒューズが切れたり、純正配線が過熱したりしやすくなります。
定格が 95W を超えるコンバータを安全に動作させるには、ユーザーはダッシュボードのソケットをバイパスし、インライン ヒューズを使用して昇圧コンバータを補助バッテリに直接配線する必要があります。
電子機器が好きで、電源設定を完全に制御したい場合は、既成の 12V から 19V への昇圧コンバータを購入する必要はありません。実際に、独自のカスタム昇圧回路を最初から設計して構築することができます。この実践的なアプローチは、パワー エレクトロニクスがどのように機能するかを学ぶための優れた方法であり、ニーズに正確に合わせてハードウェアをカスタマイズできます。
基本的なブースト回路を構築するには、いくつかの主要なディスクリート コンポーネントを調達する必要があります。
パワー MOSFET: これは、入力電圧を迅速にオン/オフする高速電子スイッチとして機能します。
インダクタ: 磁気コアの周りに巻かれたワイヤのコイルで、スイッチが閉じているときに磁界にエネルギーを蓄え、スイッチが開くときにエネルギーを放出します。
ショットキー ダイオード: 蓄積されたエネルギーを出力に導き、電流の逆流を防ぐ高速スイッチング ダイオード。
PWM コントローラー: MOSFET のスイッチング速度を制御するパルス幅変調信号を生成する集積回路 (IC)。
愛好家がカスタム回路の構築を選択する最大の理由の 1 つは、電磁干渉 (EMI) を制御することです。標準的な商用コンバータは多くの場合、固定周波数で動作するため、RV の AM/FM ラジオ、アマチュア無線、または敏感な車載電子機器に迷惑な静電気やノイズが発生する可能性があります。独自のボードを設計することで、PWM コントローラーのスイッチング周波数を「静かな」帯域に手動で調整して、車両の通信およびエンターテイメント システムをノイズのない状態に保つことができます。
ただし、DIY ルートを進めるには大きな落とし穴があります。市販のコンバータは通常「ポッティング」されています。つまり、振動や湿気から保護するための固体の防水エポキシが充填されています。さらに重要なのは、商用ユニットには過電流保護や熱暴走防止などの安全機能が組み込まれているということです。このような複雑な安全回路を自分で設計しようとするのは非常に困難です。 DIY ボードが過熱したり短絡したりすると、高価なラップトップが簡単に損傷したり、火災が発生したりする可能性があります。そのため、ほとんどの旅行者にとって商用ユニットの方が安全です。
愛好家は、パワー MOSFET、インダクタ、ショットキー ダイオード、PWM コントローラなどのディスクリート コンポーネントを使用してカスタム昇圧回路を構築できます。
カスタム構築された回路により、スイッチング周波数を手動で最適化し、敏感な車載 RV 電子機器による電磁干渉 (EMI) を最小限に抑えることができます。
市販のポット型ユニットと比較した DIY ビルドの主な欠点は、堅牢な過電流および熱暴走保護を統合するのが難しいことです。
モバイル電源システムをセットアップする場合、95W 密閉型コンバータと 190W 産業用ユニットのどちらを選択するかは、ラップトップのピーク消費電力と車両の配線容量の 2 つの要素によって決まります。標準的なビジネス用ラップトップをお持ちの場合、通常は 95 W のユニットで十分です。ただし、高性能のゲーム機器を実行する場合は、190 W コンバーターの追加の力が必要になります。
何かを接続する前に、次のステップとして 12V の入力電流を計算する必要があります。最初に計算を確認せずに、高アンペアの 12V から 19V への昇圧コンバータを標準ダッシュボードのアクセサリ ポートに直接接続しないでください。接続すると、ヒューズが切れたり、純正の配線が損傷したりする危険があります。
ほとんどのオフグリッドのモバイル オフィスや RV の設置には、市販の防水ポット型モジュールが最適です。湿気、振動、熱の問題から保護する信頼性の高いプラグアンドプレイ ソリューションを提供し、移動中もデバイスを充電して安全に保ちます。
高価なラップトップを接続する前に、新しいステップアップ モジュールをテストするにはどうすればよいですか?コンピュータに接続する前に、デジタル マルチメータを使用して簡単な受け入れチェックを実行し、ダミー負荷の下で出力電圧を確認する必要があります。ラップトップの平均ワット数を模倣した電力抵抗器を接続し、電圧が降下したりスパイクしたりすることなく 19 V で安定しているかどうかを確認します。この簡単なテストにより、デバイスが安定しており、製造上の欠陥によってマザーボードが損傷しないことが確認されます。
オフロード車や RV で使用されるコンバータにとってエポキシ ポッティングがそれほど重要なのはなぜですか?道路からの絶え間ない振動により、開いた回路基板のはんだ接合部に亀裂が入りやすくなり、突然の停電や危険なショートが発生する可能性があります。完全にポッティングされたコンバータは固体合成樹脂で満たされており、湿気や埃を遮断しながらすべてのコンポーネントを所定の位置にしっかりと固定します。この頑丈な設計は、物理的な衝撃吸収材と熱伝導体の両方として機能するため、スマート 12V から 19V への昇圧コンバータ戦略の重要な部分です。
エンジンの状態はコンバータの昇圧比と電流能力にどのような影響を与えますか?エンジンの動作中、オルタネーターは入力電圧を約 14.4V に高く保ち、昇圧比を下げて変換効率を高めます。エンジンがオフの場合、バッテリーは 12.0V 以下に低下し、19V 出力を維持するためにコンバーターがさらに激しく動作し、より多くの入力電流を消費することになります。この追加の作業負荷により多くの熱が発生するため、休止中のバッテリーを充電する際には、セットアップに適切な換気が確保されていることを確認する必要があります。
