電子機器の電源を設計または選択するとき、2つの主要なタイプが焦点を合わせます。 線形電源 と スイッチング電源です。どちらも産業、商業、および消費者のアプリケーションでの地位を持っていますが、非常に異なる原則で動作し、明確な目的を果たしています。この記事では、これら2つの重要なテクノロジーの違い、利点、制限、およびアプリケーションに深く潜ります。
電源と電源の切り替えのニュアンスを探り、情報に基づいた決定を下すのに役立ちましょう。
すべての電子デバイスは、安定した信頼性の高い電源に依存しています。電源ユニット（PSU）の仕事は、必要な電圧と電流レベルで、電源ユニット（PSU）の形式から別のフォームから別のフォームに変換することです。
この変換に使用される2つの支配的な技術があります。
線形電源（LPS）
電源の切り替え（SPS）
どちらも同様のタスクを実行しますが、内部アーキテクチャ、エネルギー効率、熱性能、サイズは劇的に異なります。線形電源は、変圧器と線形調節因子を使用して電圧を下げます。対照的に、 スイッチング電源は 高周波スイッチングコンポーネントと高度な回路を使用して電圧と電流を調整します。
この基本的な区別は、さまざまなアプリケーションでさまざまなパフォーマンス特性と適合性を生み出します。

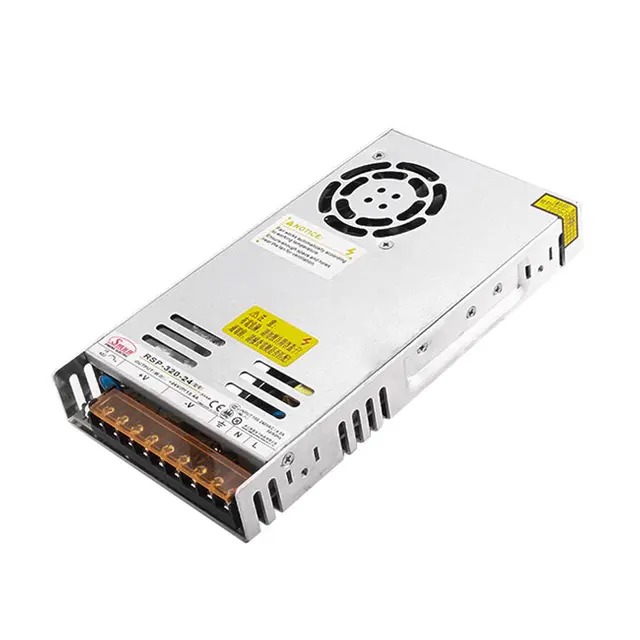

スイッチモード電源（SMPS）とも呼ばれるスイッチング 電源は、高周波スイッチングレギュレーターとインダクタやコンデンサなどのエネルギー貯蔵コンポーネントを使用して電力を変換します。たとえば、LRS-100シリーズは、産業制御システム、LED照明、通信機器で広く使用されているコンパクトで効率的なAC-DCスイッチング電源です。
電源の切り替えは、トランジスタやMOSFETなどの半導体デバイスを迅速に切り替えることにより機能します。これが簡略化された内訳です：
AC入力：供給は標準のAC電圧を受け入れます。
修正とフィルタリング：AC電圧は、ブリッジ整流器とフィルターコンデンサを使用してDCに変換されます。
高周波変換：DC電圧は、高周波発振器（通常は20kHz〜1MHz）に供給されます。
変換と規制：トランスを介して電圧が上昇または下に上下し、フィードバックループを使用して制御されます。
出力フィルタリング：出力は滑らかになって、クリーンなDC電力を提供します。
高効率（最大90％+）
コンパクトデザイン
広い入力電圧範囲
低熱の出力
AC入力のグローバル互換性
これらの特性により、スイッチング電源は、スペース、熱管理、エネルギー効率が最重要である最新のアプリケーションに最適です。
線形電源は 、 より伝統的な形式のACからDC電源変換です。トランスに依存して電圧を下げ、線形電圧調整器を使用して一定の出力電圧を維持します。多くの領域でスイッチングタイプにほぼ置き換えられていますが、電気ノイズを最小限に抑える必要がある特定のアプリケーションでは、線形電源が依然として使用されています。
操作は比較的単純で、次の段階が含まれます。
AC入力：標準のAC電源は変圧器に入ります。
電圧変換：変圧器は、電圧を目的のレベルに減らします。
修正とフィルタリング：整流器とフィルターを使用してACをDCに変換します。
電圧調整：線形調整器は、たとえ入力が変動しても、安定した出力を保証します。
効率が低い（多くの場合<60％）
重くてかさばる
熱生成には大きなヒートシンクが必要です
限られた入力電圧範囲
線形電源は過剰なエネルギーを熱として放散するため、高電流またはコンパクトなアプリケーションには非効率的であまり適していません。
違いを視覚化するために、ここに簡略化された比較チャートがあります。
| 機能 | 線形電源 | スイッチング電源 |
|---|---|---|
| 効率 | 40％ - 60％ | 80％ - 95％ |
| サイズと重量 | 大きくて重い | コンパクトで軽量 |
| 熱散逸 | 高い | 低い |
| 出力ノイズ | 非常に低い（静か） | より高い（ただし管理可能） |
| 入力範囲 | 狭い | 広いAC入力範囲 |
| デザインの複雑さ | 単純 | 複雑な回路 |
| コスト（ワットあたり） | 高い | ワットあたり低い |
| ベストユースケース | オーディオ、ラボ機器 | 産業、照明、コンピューティング |
このテーブルは、LRS-100シリーズのような電源を切り替えることが現代のパワーランドスケープを支配している理由を強化します。
エネルギー効率、コンパクトなフォームファクター、および費用対効果に対する需要の増加に伴い、電源の切り替えは現在、多くの業界で頼りになるソリューションです。その理由は次のとおりです。
エネルギー消費は現在、環境的および経済的に世界的な関心事です。スイッチング電源は、より高い変換率を達成し、エネルギーコストの削減と二酸化炭素排出量の削減につながります。彼らは、 などの国際的なエネルギー効率基準に準拠しており Energy Star , ERPや 80 Plus、グローバルな展開に最適です。
スイッチング電源は、広範な入力電圧範囲（85〜264VACなど）を提供し、電圧コンバーターを必要とせずに国際的な使用に最適です。この機能は、自動化システム、LEDドライバー、および通信機器に不可欠です。
デバイスはよりコンパクトでポータブルになりつつあります。大きな変圧器とヒートシンクを備えた従来の線形電源は、これらの縮小空間に収まるのに苦労しています。電源のスイッチングは、高周波トランスを使用して、はるかに小さなフットプリントを可能にします。
切り替えと線形電源に関連するいくつかのよくある質問に対処しましょう。
A1： 適切に設計されている場合、両方とも信頼性があります。ただし、スイッチング用品は、熱管理の改善により、産業環境でより効率的で長持ちする傾向があります。
A2： 通常はありません。ほとんどのスイッチング電源には、EMI/RFIを最小限に抑えるためにフィルターが組み込まれています。超敏感なオーディオまたはRF機器の場合、線形供給が望ましい場合があります。
A3： 必ずしもそうではありません。内部コンポーネントはより複雑ですが、大量生産とより高い効率性により、多くの場合、電源の切り替えは時間とともに費用対効果が高くなります。
A4： アプリケーションに依存します。ハイエンドのオーディオギアの場合、線形電源は電気ノイズの低下によりパフォーマンスが向上する可能性がありますが、多くの最新の設計では、適切なフィルタリングを備えたスイッチング用品を使用しています。
線形電源 と スイッチング電源 の決定は、 特定のアプリケーション要件に帰着します。
クリーンパワーと超低ノイズ を優先し、スペースや熱が心配ではない場合、 線形電源は まだ適合している可能性があります。
しかし、を使用している場合 スペースが制約されている, 高効率、および グローバルに展開されたシステム 、疑いはありません。LRS -100シリーズの ような スイッチング電源が よりスマートな選択です。
これらのコンパクトパワーソリューションは、効率、汎用性、コスト削減を組み合わせています。これは、今日の急速に進化している技術的ニーズのための無敵の組み合わせです。
