電源コンポーネントの新しいバッチを受け入れるか、プロトタイプを承認するかは、一か八かの決断です。標準以下の昇圧コンバータは、システムの不安定性、コンプライアンス違反、または致命的なハードウェアの損傷を引き起こす可能性があります。データシートは多くの場合、理想的で管理された実験室条件を表しています。実際のアプリケーションでは、熱応力、過渡負荷、およびさまざまな入力パラメータが導入されます。これらの要因により、隠れた設計上の欠陥が現場ですぐに明らかになります。このガイドは、テクニカルバイヤーとハードウェアエンジニアに客観的で証拠に基づいた検査フレームワークを提供するために設計されました。最終的な承認前にステップアップ モジュールを評価する方法を正確に学びます。重要な負荷テスト、熱プロファイリング、アプリケーション固有のコンプライアンス チェックについて詳しく説明します。私たちの目標は、理論上の約束と現場の信頼性の間のギャップを埋めることです。最終的には、堅牢なコンポーネントと危険な負債を区別するパフォーマンス指標が正確にわかるようになります。そうすれば、自信を持って大規模展開用のプロトタイプを承認できます。
実際の 昇圧 DC コンバータの仕様が 、特に最大負荷時のリップル、ノイズ、効率に関してデータシートの主張と一致していることを確認してください。
コンポーネントの劣化なく内蔵の保護メカニズム (OVP、OCP) が機能することを確認するために、厳しい熱応答および過渡応答テストを義務付けます。
環境およびEMIコンプライアンスのために、 特定のユースケースの制約( ITまたは自動車アプリケーション向けの 12v 19v DC DCコンバータ昇圧など)を精査します。
テストの透明性、RMA 履歴、販売後のエンジニアリング サポートの能力に基づいて、 昇圧 DC コンバータのサプライヤーを 評価します。
エンジニアはプロトタイプの評価中に厳しい現実に直面することがよくあります。理論上のデータシートの約束が実際の電気的性能と一致することはほとんどありません。最初のステップでは、最大ストレス下でベースライン メトリクスを検証する必要があります。ハードウェアを動作限界まで押し上げる必要があります。
記載されている入力電圧範囲全体にわたってコンバータをテストします。多くのユニットは公称電圧では良好に動作しますが、極端な電圧では困難を伴います。 100% 連続負荷を加えます。入力電圧を絶対最小スレッショルドまで下げます。出力電圧が許容許容範囲内に固定されていることを確認してください。出力電圧の突然の低下は、フィードバック レギュレーションが不十分であることを示します。また、サイズが小さいインダクタが早期に飽和することを示している可能性もあります。
出力検証には標準のデジタル マルチメーターの読み取り値を受け入れないでください。マルチメーターは高周波過渡現象を平均化します。高周波ノイズとスイッチングリップルを検査するには、全負荷時のオシロスコープ波形が必要です。過剰なリップルは、下流のロジック コンポーネントを著しく劣化させます。通信回線にジッターが発生し、アナログ センサーが混乱します。
よくある間違い: 標準プローブのアース リード (「ピグテール」) の使用は避けてください。長いアース線はアンテナとして機能します。周囲の電磁妨害 (EMI) を拾います。代わりに、「チップとバレル」の測定手法を使用してください。グランド ループは物理的にできるだけ短くしてください。標準的なリップル測定では、オシロスコープの帯域幅を 20MHz に制限します。
効率は熱放散を決定します。 20%、50%、および 100% の負荷容量で効率曲線をプロットします。通常、メーカーはピーク効率を強調しますが、これは通常約 50% の負荷で発生します。極端なものを評価する必要があります。ピーク負荷時に効率が急激に低下することに注意してください。急な低下は、非効率的な MOSFET スイッチングまたは重大なインダクタのコア損失を示します。当社は、 熱ストレス下での長期信頼性を保証するために、厳密な 昇圧 DC コンバーターの仕様に依存しています。
負荷条件 | 期待される効率の動作 | 不適切な設計の危険信号 |
|---|---|---|
20%負荷(軽負荷) | ピークよりわずかに低く、管理可能なスイッチング損失。 | 極端な効率の低下は、パルススキップモードへの移行に失敗していることを示します。 |
50%負荷(公称) | ピーク効率は、多くの場合、データシートの主張と一致します。 | 発熱量が多く、市場の効率を満たしていない。 |
100%負荷(ピーク) | 伝導損失 (I²R) による中程度の低下。 | 急激な崖のような低下は、インダクタの飽和または厳しい熱制限を示します。 |
現場での故障を防ぐには、俗に「魔法の煙」を放出することとして知られていますが、積極的な熱検証が必要です。電源コンポーネントは、ホスト システムを不安定にすることなく、動的な負荷変動に耐える必要があります。長期的な運用回復力は、物理的な熱管理に大きく依存します。
電子負荷のセットアップ: 出力をプログラム可能な DC 負荷バンクに接続します。
過渡ステップをプログラムする: 現在の需要を 10% から 90% まで急速に変動させ、またその逆に戻します。
回復を測定する: オシロスコープで出力電圧を監視します。
波形を分析します。 合計回復時間を検査し、ピーク電圧のオーバーシュートまたはアンダーシュートを測定します。
回復が遅い場合は、フィードバック ループの補償が不十分であることを示しています。電圧が下がりすぎると、敏感なマイクロプロセッサがリセットされてしまいます。スパイクが高すぎると、下流のコンデンサが損傷する危険があります。
コンポーネントの制限がメーカーの公表した熱軽減曲線と一致していることを確認してください。周囲温度が上昇すると、最大安全出力電力が減少します。試験室内の周囲温度を指定された上限まで上昇させます。システムが早期にシャットダウンしたり、燃え尽きたりした場合は、内部の熱管理設計が不適切です。
標準トポロジは、エッジ アプリケーションの厳しい要求にさらされると失敗することがよくあります。自動車、電気通信、産業用コンピューティングなどの業界では、特殊な動作耐性が必要です。テスト環境をコンテキスト化することが重要です。

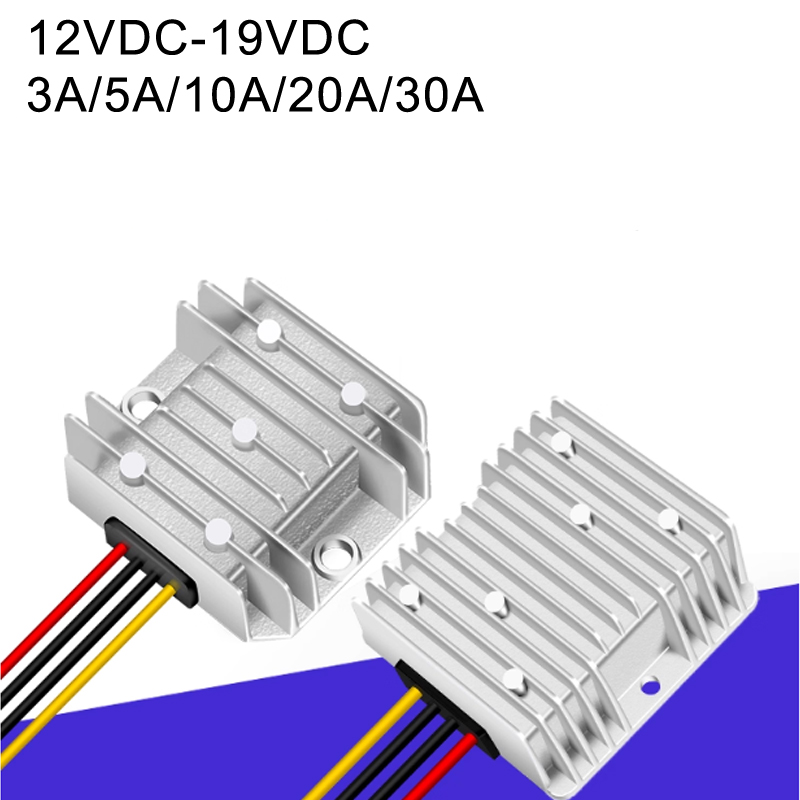

標準の 12V バッテリ レールを 19V IT または産業機器に適合させることは、一般的な課題です。 12v 19v DC DC コンバータ昇圧は、 このカテゴリの優れたベンチマークとして機能します。バッテリーはクリーンで安定した電力を供給しません。これらは充電状態と並列システム負荷に基づいて大きく変動します。コンバータは、繊細な 19V 機器をこれらの混沌とした入力条件から隔離する必要があります。
ユニットを自動車または重機環境に導入する場合は、特定の電気的過渡現象をテストする必要があります。
コールドクランキング: エンジンが始動すると、バッテリー電圧が大幅に低下することがあります (多くの場合、6V 以下に低下します)。コンバータがこの突然の入力電圧低下をどのように処理するかを検査します。 19V 出力を低下させてはなりません。
負荷ダンプ: オルタネーターの充電中にバッテリーが切断されると、大規模な電圧スパイクが電源レールに流れ込みます。コンバータは、下流のペイロードを保護するためにこのサージをブロックする必要があります。
ステップアップ トポロジは本質的にノイズが多くなります。高周波スイッチングを利用して電圧を構築します。 PCB レイアウトを検査して、適切なシールドとタイトな電流ループを確認します。サードパーティの CISPR 25 (自動車) または EN 55032 (産業) 認証レポートをリクエストします。この文書は、コンバータが隣接する敏感な電子機器や無線通信に干渉しないことを保証します。
現場での導入ではハードウェア障害は避けられません。問題が発生したときにハードウェアがどのように動作するかを評価することで、プロ仕様のコンポーネントと安価な代替品を区別できます。安全機構を確認するには、意図的にユニットを乱用する必要があります。
意図的に障害状態を強制します。ときに出力端子を短絡します。 昇圧 DC コンバータが フルパワーで動作しているデバイスは安全にラッチオフするか、「ヒカップ」モードに入るはずです。一時停止モードでは、コントローラはスイッチングを一時的に停止し、短期間待機してからソフト リスタートを試みます。これにより、短絡が続いた際の大量の熱の蓄積が防止されます。致命的な障害が発生したり発火したりしてはなりません。
サーマル シャットダウン (TSD) 機能を確認します。すべての空気の流れを遮断し、モジュールを断熱します。内部温度により保護回路が作動するまで、最大負荷で駆動します。システムは、指定された臨界温度で確実に電源をオフにする必要があります。さらに、安全な動作温度に戻った場合にのみ自動的に回復する必要があります。手動リセットは、リモート産業展開では受け入れられません。
設置時の配線の誤りは、現場での導入において依然としてよくある現実です。技術者はミスをします。逆極性に対する安全装置がないか入力段を検査してください。堅牢な設計には、直列ダイオードまたは P チャネル MOSFET が組み込まれており、負電圧を即座にブロックします。これを確認するには、入力を意図的に逆に配線します。ユニットは単に電源投入を拒否するだけで、内部損傷は発生しません。
メーカーが大規模な品質を維持できなければ、完璧なプロトタイプは意味がありません。最終候補リストのロジックでは、サプライ チェーンのセキュリティを調査し、ベンダーの信頼性を検証する必要があります。あなたは単なる回路基板ではなく、関係を購入しているのです。
信頼できる 昇圧 DC コンバータのサプライヤーは、 重要なコンポーネントに関する透明性を提供する必要があります。制御 IC、パワー MOSFET、電解コンデンサがどこから供給されているか尋ねてください。トレーサビリティにより、偽造部品がサプライチェーンに入るのを防ぎます。偽造コンデンサは、現場での早期故障の主な原因となります。
包括的なバッチ テスト レポートを提供しますか? それとも一般的な仕様書だけを提供しますか?購入する特定のロットの実際のテスト データを要求します。 Cp メトリックや Cpk メトリックなどの統計的プロセス制御 (SPC) データを探します。これらの数値は、メーカーが製造公差を厳密に管理していることを証明しています。
プロトタイプの量から大量生産までスケールする能力を評価します。検査段階で検証された厳格な QA プロセスを維持する必要があります。さらに、サプライヤーがフィールド障害を診断するためのエンジニア主導の堅牢なプロセスを備えていることを確認します。 8D (Eight Disciplines) レポートのサンプルを参照してください。根本原因を厳密に調査するベンダーは、発売後のエンジニアリング リソースを大幅に節約します。
昇圧 DC コンバータを受け入れるには、表面レベルの仕様を超えて検討する必要があります。熱制限、過渡応答、内蔵保護機能を厳密にテストすることで、より広範なシステム アーキテクチャを保護します。独立した検証なしにデータシートを決して信頼しないでください。障害状態を強制し、オシロスコープでノイズを正確に測定し、ベンダーのサプライ チェーンの完全性を精査します。検査データを慎重に編集してください。それをアプリケーションの交渉の余地のない要件と比較し、ベンダーに透明性のあるドキュメントを要求します。精査された信頼性の高い電源ソリューションをお探しですか?特定の要件を確認したり、サンプル テスト データをリクエストしたり、独自の厳密な評価用のプロトタイプを確保したりするには、当社のエンジニアリング チームにお問い合わせください。
A: 故障は、過小なヒートシンクによる熱暴走や、急激な負荷変化時の軽減されない電圧スパイクの持続によるコンデンサの故障によって頻繁に発生します。不適切な PCB レイアウトによって深刻な寄生インダクタンスが発生すると、重負荷時にスイッチング MOSFET が破壊される可能性があります。
A: プローブのグランドリードをできるだけ短くしたオシロスコープを使用してください。多くの場合、エンジニアは出力コンデンサに直接「チップ アンド バレル」方式を使用します。これにより、プローブ ループがアンテナとして機能し、リップル測定値を人為的に増大させる周囲 EMI を拾うことが防止されます。
A: データシートでは、理想的な負荷と最適な入力電圧におけるピーク効率を強調することがよくあります。実際の効率は、マーケティング資料には示されていない、より高い動作温度、最適ではない入力電圧、および負荷条件の変化により大幅に低下します。インダクタのコア損失も、高温では劇的に増加します。
A: アプリケーションが厳格な規制環境 (自動車 ISO 規格、電気通信、医療機器など) に該当する場合は、サプライヤーに関連するコンプライアンス テスト文書の提供を要求する必要があります。受け入れ前にカスタム検証をリクエストして、特定のバッチが正確な環境基準を満たしていることを確認してください。
