力率補正 (PFC) は、電力ネットワークの実電力使用量を最大化し、高調波歪みを最小限に抑えるための重要な方法として機能します。医療技術者は、このテクノロジーを臨床環境に統合する際に特有の課題に直面します。 2 つの相反する要件の間の微妙な緊張を乗り越える必要があります。厳格な高調波放射規格 (IEC 61000-3-2) では、積極的なフィルタリングが要求されます。一方、厳格な患者安全規制により、許容漏れ電流が厳しく制限されています (IEC 60601-1)。適切な PFC を使用せずに電源を指定すると、即時にプロジェクトのリスクが生じます。これは、多くの場合、規制認証の失敗、市場アクセスの遮断、コストのかかる後期段階での再設計につながります。
さらに、未補正の電力システムは無効電力を消費します。これにより、敏感な病院環境では深刻なグリッド干渉が発生します。このような干渉は、近くの生命維持システムや高精度画像機器の安定した動作を脅かします。このガイドでは、医療用 PFC の背後にある正確なメカニズムを学びます。アクティブな補正方法とパッシブな補正方法の間の重要なトレードオフを検討します。また、次の医療機器プロジェクトの熱放散、EMI 軽減、漏れ電流の制約を評価するための実用的な基準も見つかります。
最新の医療機器はスイッチモード電源に大きく依存しています。これらのユニットは非線形負荷として動作します。 AC 電源から連続電流を引き込むことはありません。代わりに、内部ブリッジ整流器とコンデンサが、短い高振幅パルスで電流を引き出します。これらの急速なパルスは、入力電圧がバルク コンデンサに蓄えられた電圧を超えた場合にのみ発生します。この狭い導通角により、入力される正弦波 AC 波形が歪みます。
この歪みを高調波電流と呼びます。高調波歪みは病院の電力網に直接反射します。チェックしないままにしておくと、これらの高調波電流が複数のデバイスにわたって増加します。これらは深刻な非効率を生み出し、地域の電力網を不安定にします。この物理的現実に対処することが、依然としての主要な機能です PFC 医療用電源。効果的な補正を統合すると、入力電流波形が整形され、入力電圧を厳密に反映するようになります。
規制機関は高調波歪みがもたらす脅威を認識しています。その結果、IEC 61000-3-2 規格を通じて厳しい制限が適用されます。この規制は、特に各相あたり最大 16 アンペアを消費する機器の高調波電流放射を規制します。一般に、75 ワットを超える電力を消費する医療機器は、これらの高調波制限に準拠する必要があります。この基準に合格することは交渉の余地がありません。
IEC 61000-3-2 に準拠していない場合、メーカーは CE マークまたは UL 認証を取得できません。これらの安全マークがなければ、主要な世界市場で機器を合法的に販売することはできません。この規格は機器をさまざまなクラスに分類し、各高調波次数に特定の放射制限を割り当てます。準拠したシステムを設計するには、エンジニアは PFC を後付けとして扱うのではなく、積極的に統合する必要があります。
病院は、非常に複雑で厳しく規制された電気インフラを運営しています。このような臨床現場では、無効電力を最小限に抑えることが極めて重要です。高調波歪みは施設全体の電力品質を低下させます。中性線が過熱し、火災の危険につながる可能性があります。また、回路ブレーカーが作動し、特定の病棟への電力が突然遮断されるという厄介な問題も引き起こします。
最も重要なことは、グリッドの干渉が患者の安全に直接的なリスクをもたらすことです。高調波ノイズにより、高感度の ECG モニターの測定値が歪む可能性があります。高解像度 MRI スキャンにアーティファクトが発生し、自動生命維持装置を制御するマイクロプロセッサに干渉する可能性があります。堅牢な PFC を実装することで、メーカーは施設の物理的インフラストラクチャと隣接する医療機器の運用上の完全性の両方を保護します。
エンジニアは通常、力率補正の 2 つの主な方法、パッシブとアクティブのどちらかを選択します。各アプローチには、明確な利点と固有の制限があります。正しいカテゴリの選択は、デバイスの消費電力、物理的スペースの制約、およびターゲットの効率に完全に依存します。
パッシブ PFC は、従来の非スイッチング コンポーネントに完全に依存しています。この機構は、誘導性フィルター (チョーク) と容量性フィルターを使用して、パルス電流波形を平滑化します。インダクタは電流変化率を制限し、導通角を広げます。
パッシブ PFC の主な利点は、そのシンプルさにあります。アクティブなスイッチングを必要としないため、高周波電磁干渉 (EMI) が発生しません。部品点数が少ないため、優れた信頼性を誇ります。ただし、欠点も大きいです。パッシブフィルターは信じられないほど重くてかさばります。さらに、一般に、0.75 ～ 0.80 を超える力率 (PF) を達成することができません。結果として、この方法は、サイズと重量が主な懸念事項ではない、低電力でコスト重視のデスクトップ型医療機器でのみ実行可能です。
アクティブ PFC は、通常はブースト コンバータ トポロジでアクティブ スイッチング回路を利用します。このメカニズムでは、制御集積回路 (IC) を使用して、MOSFET を迅速にオン/オフに切り替えます。この動作により、入力電流は入力電圧波形の位相と形状を継続的に追跡するようになります。

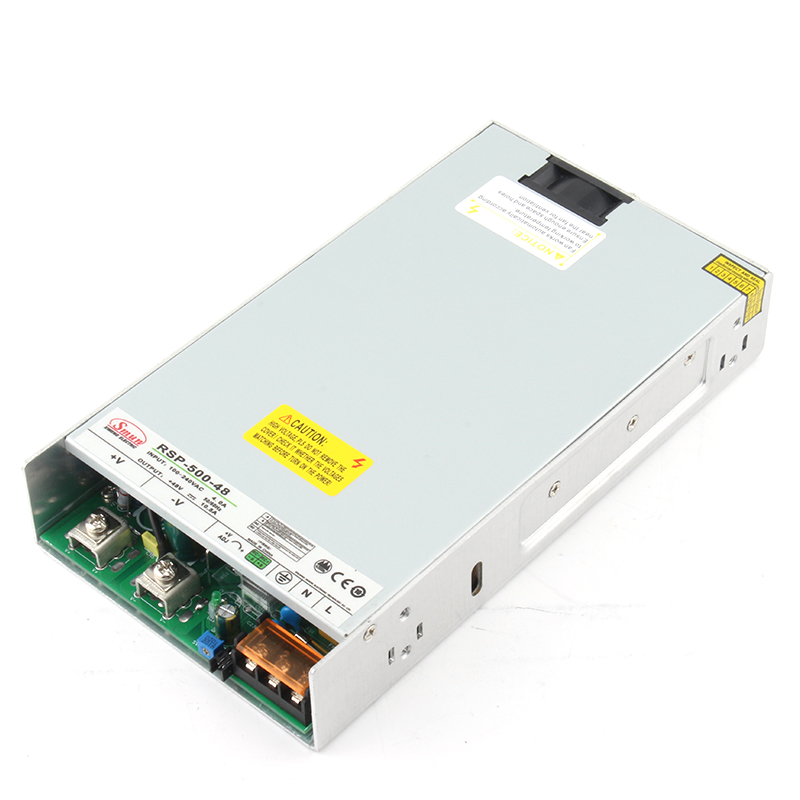

アクティブ ソリューションは優れたパフォーマンスを提供します。日常的に 0.95 を超える PF を達成し、高調波歪みを効果的に除去します。回路は軽量かつコンパクトです。アクティブ PFC は、ユニバーサル入力電圧 (90VAC ～ 264VAC) も自動的にサポートします。主な欠点としては、高周波ノイズ (EMI) の発生があり、その後の慎重なフィルタリングが必要になります。このアプローチは、高描画アプリケーションには絶対に必須です。たとえば、最新の 500W 医療用スイッチング電源は、 サイズ、重量、効率の厳しい要件を満たすためにアクティブ PFC のみに依存しています。
比較表: 医療アプリケーションにおけるアクティブ PFC とパッシブ PFC
| 特徴 | パッシブ PFC | アクティブ PFC |
|---|---|---|
| 機構 | 誘導性および容量性ラインフィルター | 高周波スイッチング昇圧コンバータ |
| 典型的な力率 | 0.70～0.80 | 0.95～0.99 |
| サイズと重量 | かさばって重い（大型の鉄心チョーク） | コンパクトで軽量 |
| EMIの発生 | 実質的にはありません | 高 (特殊なフィルタリングが必要) |
| 入力電圧範囲 | 固定または狭い範囲（切り替えが必要） | ユニバーサル (90VAC ～ 264VAC) |
| ベストユースケース | 低電力デスクトップ モニター (<75W) | 高出力手術器具、画像撮影装置 |
アクティブ PFC ステージの追加は、必然的にシステム全体の効率に影響を与えます。電力はメイン DC-DC コンバータに到達する前に追加のスイッチング回路を通過する必要があるため、新たなエネルギー損失点が発生します。ユニットがこの損失をどの程度うまく管理できるかを評価することが重要です。
高出力 PFC 医療用電源を選択するときは、基礎となるトポロジに細心の注意を払ってください。特に PFC ステージと組み合わせた LLC 共振コンバータを探してください。 LLC トポロジにより、ゼロ電圧スイッチング (ZVS) が可能になります。 ZVS は、トランジスタ全体のスイッチング損失を大幅に最小限に抑えます。この削減により、熱負荷が直接低下します。ファンレスまたは完全に密閉された医療機器では、汚染のリスクにより積極的な冷却が禁止されているため、発熱の低減が特に重要であることがわかります。
医療用電源の設計には、ノイズの抑制と患者の安全の維持との間で常にエンジニアリング上の緊張が伴います。このダイナミックさには、評価段階で細心の注意が必要です。
病院の送電網の電圧は世界中で大きく異なります。単一の施設内であっても、重機の電源投入時に電圧低下が頻繁に発生します。アクティブ PFC 回路が、病院の電圧が世界的に変動しても高い効率を維持することを確認する必要があります。
堅牢な電源は、手動介入を必要とせずに、90VAC から最大 264VAC まで完璧に動作します。メーカーが提供する効率曲線を確認してください。不適切に設計された PFC ステージでは、電圧スペクトルの下限 (90VAC など) で効率が大幅に低下します。この低下により突然の熱スパイクが発生し、重要な医療処置中に熱シャットダウン機構が作動する可能性があります。
最も優れた仕様書であっても、シームレスな統合を保証することはできません。これらの電源を機械シャーシに組み込む場合、いくつかの実際的なリスクが生じます。エンジニアリング チームは、設計サイクルの早い段階でこれらの課題を予測する必要があります。
マーケティングパンフレットのみに基づいてベンダーを選択すると、悲惨な結果を招きます。多くのサプライヤーは、自社のユニットが「医療グレード」または「高度な PFC」機能を備えていると主張しています。一般的な主張のみを提供するベンダーは拒否する必要があります。包括的な CB テスト レポートと公式の EMI テスト プロットを要求します。これらのプロットを検討して、電源が標準の放射制限を下回る十分なマージンを示していることを確認してください。限界ライン上に正確に位置するユニットは、特定の金属またはプラスチックのシャーシ内に配置されると、統合テストに失敗することがよくあります。
アクティブ PFC 回路は、電源の非常にストレスがかかる部分を表します。コンポーネントの血統は非常に重要です。一次 PFC バルク コンデンサの起源と品質を評価します。この特定のコンデンサは高リップル電流を処理し、一般的な故障点となります。業界のベストプラクティスでは、信頼できるメーカー (日本の一流ブランドなど) のプレミアム 105°C 定格コンデンサを使用することが求められています。安価な 85°C コンデンサにより、医療機器全体の平均故障間隔 (MTBF) が大幅に短縮されます。
アプリケーションで修正された標準ユニットが必要かどうかを早めに判断してください。標準的な既製ユニットは、無害な環境では完璧に機能します。しかし、医療機器は、頻繁に強力な洗浄剤、高湿度、または独特の物理的スペースの制約に直面します。ベンダーが PCB に特殊な絶縁保護コーティングを適用して、敏感な PFC 制御回路を湿気から保護できるかどうかを評価します。さらに、ベンダーのローカル エンジニアリング サポート能力を確認します。設計チームとのシームレスなコミュニケーションにより、修正プロセスが加速されます。
研究段階から積極的なテストに移行するには、体系的なアプローチが必要です。まずは対象となる電源の物理評価サンプルをご請求ください。デジタルモデルのみに依存しないでください。次に、MTBF の完全な文書を要求し、MIL-HDBK-217F や Telcordia などの認知された標準を使用してデータが計算されていることを確認します。最後に、熱および EMI 事前適合テストを直ちに開始します。これらのテストは、実際のデバイス シャーシ内に取り付けられた電源を使用して実行し、最大連続ソフトウェア負荷を実行します。
医療の文脈で PFC を指定することは、決して単純な作業ではありません。これは、熱設計、EMI コンプライアンス、および最終的な患者の安全に直接影響を与える、システム レベルの重要な決定となります。 IEC 61000-3-2 および IEC 60601-1 の厳格な規格に準拠するには、アクティブ PFC の高調波の利点と漏れ電流の厳しい制限のバランスをとる必要があります。エンジニアは、基本的なワット数を超えて、高度なトポロジ、ディレーティング曲線、およびコンポーネントの系統を評価する必要があります。
要求の厳しい臨床アプリケーションの場合、検証済みの高効率ユニットを選択すると、規制上の摩擦が最小限に抑えられ、市場投入までの時間が大幅に短縮されます。低 EMI 放射、最適なホールドアップ時間、ゼロ電圧スイッチング アーキテクチャを優先することで、混沌とした病院のグリッドでもデバイスが完璧に動作することが保証されます。今すぐアプリケーション エンジニアに相談することをお勧めします。正確な電力負荷と規制遵守要件に完全に一致する標準医療用電源の詳細な仕様書をリクエストしてください。
A: 一般に、規制基準では、75 W を超える電力を消費する電源に対して高調波電流放射の軽減 (したがって PFC) が義務付けられています。個々の地域の規制は若干異なる場合がありますが、このしきい値未満の描画を行うデバイスは、多くの場合、厳格な IEC 61000-3-2 高調波制限をバイパスします。
A: 間接的にはそうです。アクティブ PFC の高周波スイッチングには EMI フィルタリングが必要です。標準フィルタリングでは、漏れ電流を増加させる Y コンデンサを使用します。医療グレードの電源は、安全な漏れ閾値を超えずにこの EMI を軽減するように特別に設計されています。
A: LLC 共振コンバータはゼロ電圧スイッチング (ZVS) を可能にし、アクティブ PFC ステージによって発生するスイッチング損失を大幅に削減します。これは、500W 医療用スイッチング電源などのデバイスの高効率を維持し、熱を最小限に抑えるために非常に重要です。
