CW4-S
ボルト接続単相 AC 220V EMI 浄化パワー フィルターは、電気システムを破壊的な電磁干渉から保護するために設計された重要なコンポーネントです。単相電力ネットワーク用に特別に設計された CW4-S および CW4E-S シリーズは、優れたノイズ抑制を提供し、産業用および商用機器の両方が信号劣化なくスムーズに動作することを保証します。このパワー フィルタをコントロール パネルまたはデバイス シャーシに統合することで、機器の誤動作、予期せぬダウンタイム、コンプライアンス問題に関連する調達リスクを効果的に軽減できます。
このシリーズの EMI パワー フィルタは、実用性と長期信頼性を念頭に置いて設計されており、システム インテグレータや機器メーカーに次のような大きな利点をもたらします。
コンパクトなサイズと簡単な取り付け: 非常に省スペースな設置面積で設計されたこの EMI パワー フィルタにより、シャーシへの迅速かつ簡単かつ安全な取り付けが可能になります。このコンパクトな設計により、設置時間が大幅に短縮され、人件費が削減され、混雑した電気制御パネルや機器の筐体内の内部レイアウトが最適化されます。
多用途のボルト端子接続: 堅牢で信頼性の高いボルト接続スタイルを特徴とするこのフィルターは、振動のある環境でも確実な電気接触を保証します。この安定した接続により、メンテナンスの必要性が最小限に抑えられ、接触抵抗が低減され、連続動作中のシステム全体の安全性が向上します。
優れた EMI および RFI 抑制: 非常に効果的なサージ パルス保護とともに、優れた伝導減衰性能を実現します。無線周波数干渉 (RFI) と電磁干渉 (EMI) をアクティブに抑制することで、影響を受けやすい下流コンポーネント、マイクロプロセッサ、センサーを電力網の変動、電圧スパイク、高周波ノイズから保護します。
この単相 AC 220V EMI フィルタは非常に汎用性が高く、電力品質が重要となる幅広い要求の厳しい環境に適しています。
電気および電子機器: 一般的な産業用電子機器、電源、およびテスト機器にクリーンで精製された電力を供給します。安定した動作を保証し、電源ノイズによる誤動作や不正確な読み取りのリスクを大幅に軽減します。
医療および家庭用機器: 高感度の医療診断装置、患者監視システム、高度なスマート家電製品に最適です。これらのアプリケーションでは、患者の安全とデバイスの信頼性を確保するために、厳密な信号の完全性を維持し、電磁放射を最小限に抑えることが重要です。
オートメーションおよびデータ通信システム: 産業用オートメーション コントローラー (PLC)、ロボット工学、データ通信ネットワーク、および電子データ処理装置に強く推奨されます。このフィルタは、主電源からの破壊的な高周波干渉を除去することで、データ パケットの損失、通信エラー、予期しないシステム リセットを防ぐのに役立ちます。
コンポーネントを適切に選択するには、技術パラメータを理解することが不可欠です。 CW4 シリーズは、厳格な業界基準を満たすように構築されており、さまざまな負荷容量に対応できる幅広い定格電流の選択肢を提供します。堅牢な絶縁耐力と広い動作温度範囲により、フィルタは厳しい熱条件下でも確実に動作します。
最大連続動作電圧: 250VAC
動作周波数: 50/60Hz
定格電流: 3A – 40A @ 40℃ Max
高電位テスト電圧 (1 分): ライン間 1500VDC / ライン間 1500VAC
動作温度範囲および保管温度範囲: -25℃ ～ +85℃ (気候カテゴリ 25/085/21)
以下の詳細なモデル マトリックスを参照して、適切な単極または双極構成と、特定のアプリケーションのニーズに必要な電流定格を選択してください。
| 模式図 | モデル | 仕様 | 現在 |
 | CW4-3A-S | ボルト締めされた単柱 | 3A |
| CW4-6A-S | 6A | ||
| CW4-10A-S | 10A | ||

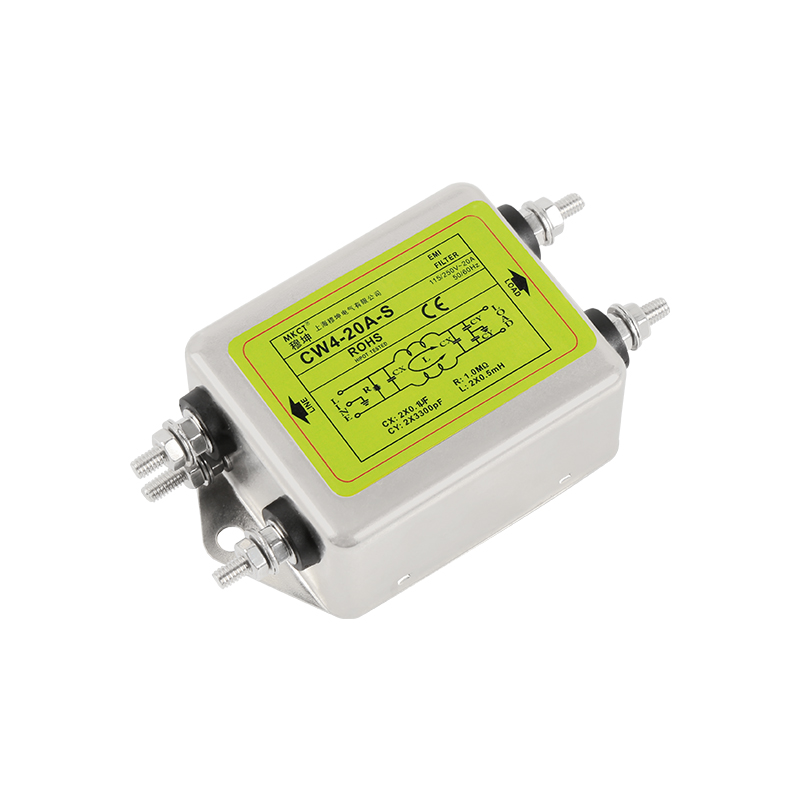

| CW4-20A-S | 20a | ||

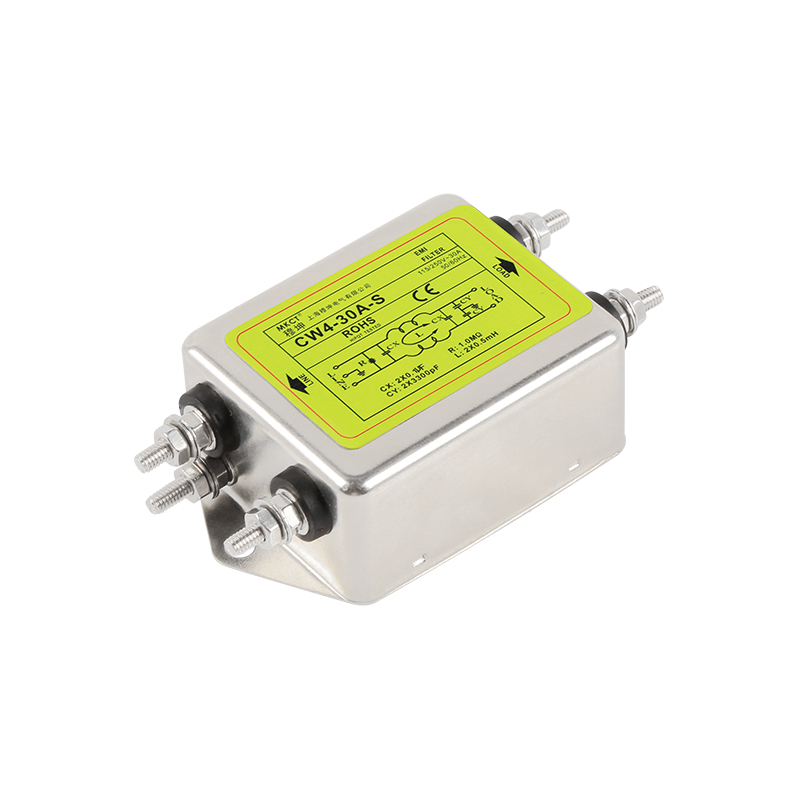

| CW4-30A-S | 30A | ||
| CW4L2-3A-S | ボルト付きバイポーラ | 3A | |
| CW4L2-6A-S | 6A | ||
| CW4L2-10A-S | 10A | ||
| CW4L2-20A-S | 20a | ||
| CW4L2-30A-S | 30A | ||
 | CW4E-3A-S | ボルト締めされた単柱 | 3A |
| CW4E-6A-S | 6A | ||
| CW4E-10A-S | 10A | ||

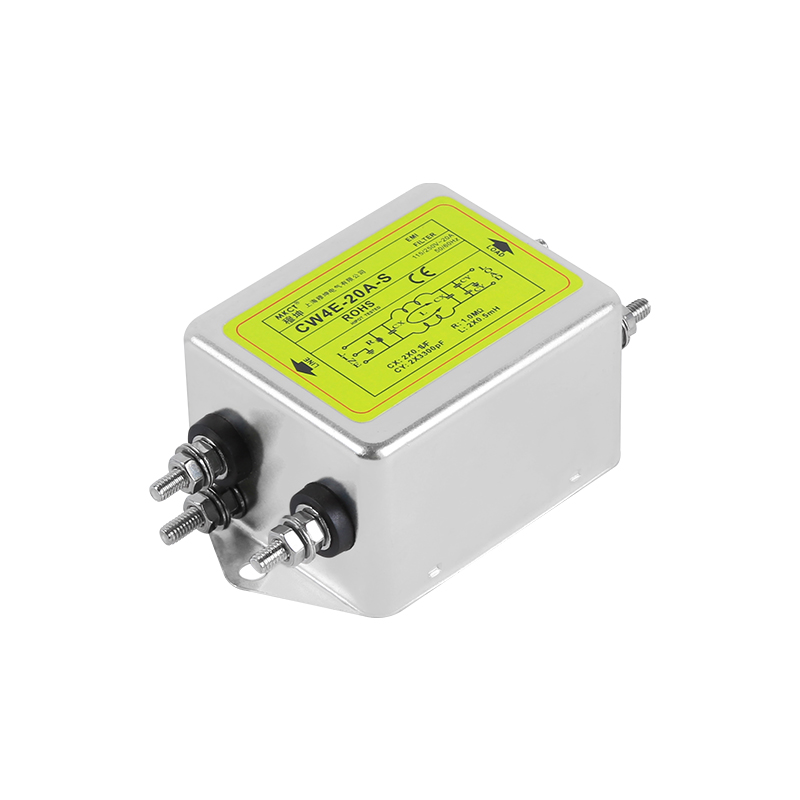

| CW4E-20A-S | 20a | ||

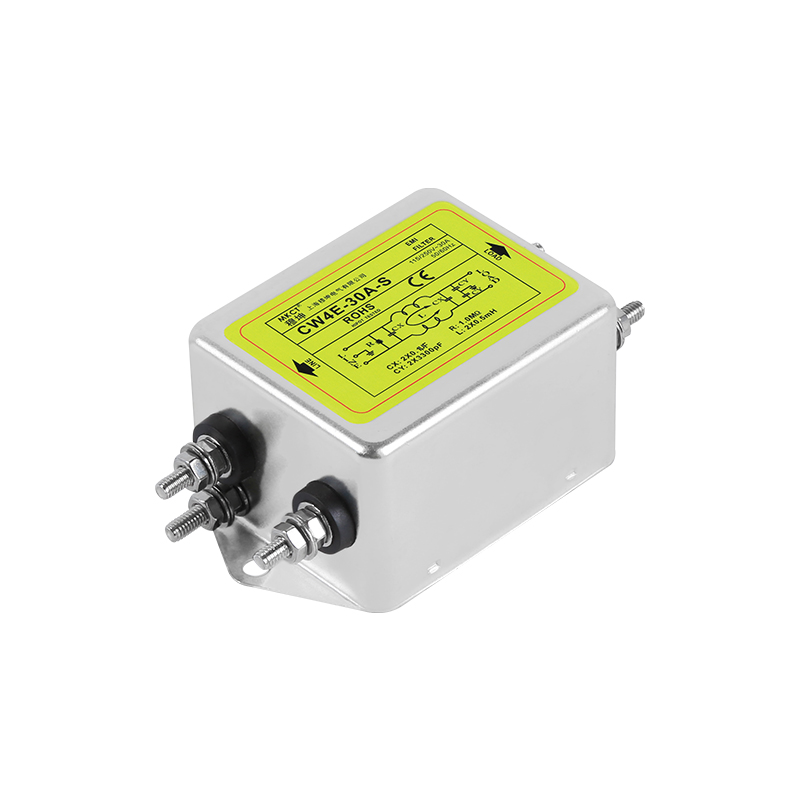

| CW4E-30A-S | 30A | ||

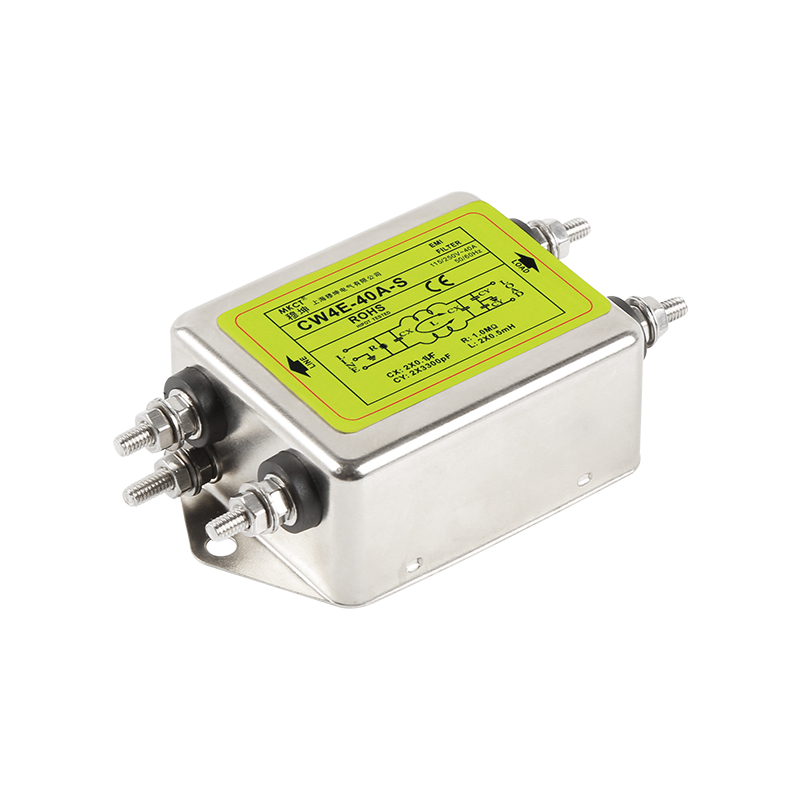

| CW4E-40A-S | 40A | ||
| CW4EL2-3A-S | ボルト付きバイポーラ | 3A | |
| CW4EL2-6A-S | 6A | ||
| CW4EL2-10A-S | 10A | ||
| CW4EL2-20A-S | 20a | ||
| CW4EL2-30A-S | 30A |
包括的な性能曲線、寸法図、その他の技術文書については、隣接するタブの専用データシート セクションを参照してください。
