変圧器は電気システムに不可欠ですが、どのような違いがあるのでしょうか?昇圧トランスと降圧トランスを理解することは、さまざまなアプリケーションにとって重要です。この記事では、各変圧器の仕組みと実際の用途について説明します。また、どのように関連するかも学びます。 電子機器の電圧を調整する際に、 DC/DC コンバータがこれらの変圧器に
昇圧変圧器は、一次側の低いレベルから二次側の高いレベルまで電圧を増加させる電気デバイスです。これは電磁誘導の原理に基づいて動作し、一次コイルを通過する交流 (AC) が磁界を生成し、二次コイルに高い電圧が誘導されます。このデバイスは、電圧を上げることで送電中の電力損失を減らすことができる長距離送電システムでは非常に重要です。

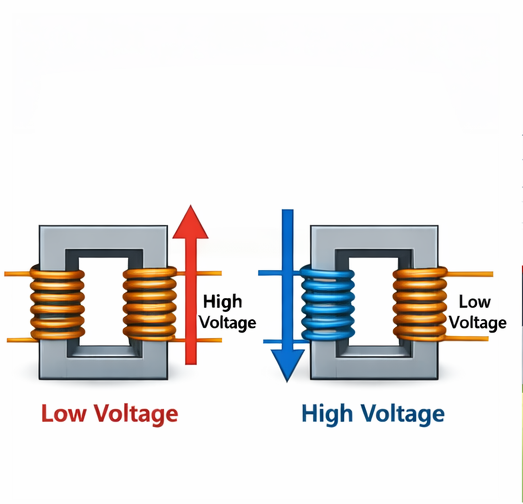

昇圧トランスでは、1次コイルの巻き数が少ないのに対し、2次コイルの巻き数が多くなります。トランスの両端の電圧増加は巻数比に正比例します。つまり、2次コイルの巻数が増えると出力電圧が高くなります。たとえば、2次コイルの巻き数が1次コイルの2倍の場合、2次側の電圧は1次電圧の2倍になります。
このメカニズムは、トランスのコア内の変化する磁界が二次巻線に起電力 (EMF) または電圧を誘導するというファラデーの電磁誘導の法則に基づいています。昇圧変圧器は、効率的な電力伝送のために電圧を確実に上昇させますが、電流は比例して減少します。これにより、長距離電力伝送における損失が低減されます。
● 巻数の少ない一次コイル、巻数の多い二次コイル: 昇圧トランスでは、一次コイルの巻数が少なく、二次コイルの巻数が多くなります。この巻線の巻き数の違いが電圧を上げる鍵となります。 ACが一次コイルを通過すると、コア内に磁束が発生し、二次コイルに高い電圧が誘導されます。
● 電圧および電流レベルへの影響: 昇圧変圧器では、電圧が増加すると、電流も比例して減少します。たとえば、電圧が 2 倍になると、電流は半分になり、電力は一定に保たれます。この電流の削減は、伝送線路の抵抗損失 (I⊃2;R 損失) を削減するため、長距離伝送にとって重要です。
● アプリケーション例:
○ 発電所：昇圧変圧器は、発電機で生成された電気の電圧を 11 ～ 33 kV からさらに高いレベル（220 kV 以上）に高め、最小限のエネルギー損失で長距離送電を可能にします。
○ 再生可能エネルギー: 太陽光および風力エネルギーシステムでは、昇圧変圧器を使用して、生成された電圧 (例: 太陽光発電所の 600 V ～ 1.5 kV) を送電レベル (例: 33 kV ～ 132 kV) に上昇させます。
○ 産業用途：昇圧変圧器は、高電圧が必要な X 線装置などの高電圧産業用機械やプロセスに使用されます。
降圧変圧器は、一次側の高いレベルから二次側の低いレベルに電圧を下げる電気デバイスです。この変換は電磁誘導と同じ原理を介して発生しますが、昇圧トランスとは逆方向に発生します。降圧変圧器は配電ネットワークに不可欠であり、安全で使用可能な電圧レベルで家庭、企業、産業用ユーザーに電気を確実に供給します。
降圧変圧器では、一次コイルの巻数が二次コイルより多くなり、その結果、変圧器の両端の電圧が低下します。この減少は巻数比にも比例するため、2次コイルの2倍の巻数を含む1次コイルを備えたトランスでは、2次側の入力電圧が半分になります。
同じ電磁誘導の法則がここにも当てはまります。変圧器コア内の変化する磁場により、2次コイルに低い電圧が誘導されます。降圧変圧器は、高い送電電圧を住宅用または産業用アプリケーションに適したより低い安全なレベルに変換するために一般的に使用されます。
● 巻数が多い 1 次コイル、巻数が少ない 2 次コイル: 降圧トランスでは、1 次コイルはより多くの巻数のワイヤで構成され、2 次コイルはより少ない巻数で構成されます。この構成により、二次側の電圧が確実に低下します。一次コイルは高電圧電源に接続されており、交流が流れると二次コイルに低電圧が誘導されます。
● 電圧および電流レベルへの影響: 二次側の電圧が低下すると、電流が増加します。たとえば、電圧が半分に低下すると、電流は 2 倍になり、電力が両側で一定に保たれます。
● アプリケーション例:
○ 配電ネットワーク: 降圧変圧器は、電圧を高レベル (例: 132 kV) から家庭や企業向けのより低い安全なレベル (通常は 230 V または 120 V) に下げるために使用されます。
○ 産業用途: 降圧変圧器は、特定の電圧レベル (多くの場合 11 kV ～ 33 kV の範囲) を必要とする機械や装置に電力を供給するために使用されます。
○ 家庭用電化製品: 降圧変圧器は、ラップトップや携帯電話の充電器などの機器向けに、高電圧 (例: 110V または 220V) を低電圧 (例: 5V、12V、24V) に変換します。
昇圧トランスと降圧トランスの基本的な違いは、電圧と電流の処理方法にあります。昇圧トランスでは電圧が増加し、その結果、電流が減少します。電流の低下により熱の形でのエネルギー損失 (I⊃2;R 損失) が削減されるため、この電流の削減は効率的な長距離伝送にとって非常に重要です。逆に、降圧トランスは電圧を下げながら電流を増やします。この電流の増加により、家庭用電化製品などの日常的な用途に安全で使用可能なレベルで電力を供給できるようになります。
両方の変圧器の効率は、その設計と用途によって異なります。通常、どちらのタイプも 95% ～ 99% の範囲の高効率を達成しますが、昇圧変圧器は電流を最小限に抑えるように設計されており、これは電力伝送システムにとって有益です。一方、降圧変圧器は、安全性とエンドユーザーの消費に対する適応性を優先します。
DC-DC コンバータの場合、どちらのタイプの変圧器も電圧調整において重要な役割を果たし、デバイスが最適な動作に必要な電圧を確実に受け取ることができます。昇圧変圧器は高電力システムの電圧を昇圧するために使用される場合がありますが、降圧変圧器は電子機器に低電圧を供給するために重要です。
昇圧トランスと降圧トランスを区別する重要な設計上の特徴の 1 つは巻線比です。昇圧トランスでは、2次コイルの巻数が1次コイルよりも多くなります。二次コイルの巻き数が増えると出力に高い電圧が誘導されるため、この差によって電圧を高めることができます。対照的に、降圧トランスでは一次コイルの巻数が多く、二次コイルの巻数が少ないため、電圧が低下します。
さらに、変圧器に使用されるコア材料は効率において重要な役割を果たします。昇圧トランスは通常、高電圧動作用に最適化された材料を使用し、性能を損なうことなく高電圧に耐えることができます。低電圧アプリケーションで使用される降圧変圧器は、多くの場合、コスト効率と使いやすさを優先した材料を使用しています。
実際のアプリケーションにおける効率レベルも異なります。どちらのタイプも高効率を達成できますが、昇圧変圧器は、わずかな損失でも重大な問題となる可能性がある高電力伝送システムでよく使用されます。一方、降圧変圧器は一般に、住宅用電源システムなど、エネルギー損失はそれほど問題ではないが、安全性と信頼性が最優先されるアプリケーションに導入されます。
昇圧変圧器と降圧変圧器はどちらも電力システムや電子機器に不可欠であり、それぞれ電圧変換において異なる役割を果たします。以下は、さまざまな業界における主な用途の比較です。
トランスの種類 | 主な使用例 | アプリケーション例 |
昇圧トランス | 電圧を上げて長距離電力を効率よく伝送 | 発電所、再生可能エネルギー（太陽光、風力）、高電圧産業機器 |
降圧トランス | 安全な流通および消費者向けの使用のために電圧を低減します。 | 配電ネットワーク、家庭用電気、産業機械、家庭用電化製品 |
● 発電: 昇圧変圧器は、電圧を 11 ～ 33 kV からはるかに高い送電電圧 (たとえば、220 kV 以上) に上げるために発電所で一般的に使用されます。これにより、電力をロスなく効率よく長距離伝送することが可能になります。
● 再生可能エネルギーの統合: 太陽光および風力エネルギー システムでは、昇圧変圧器が生成された電圧 (例: 太陽光発電所の 600 V から 1.5 kV) をより高い送電レベル (例: 33 kV から 132 kV) に昇圧して、グリッドを統合し、クリーン エネルギーの分配を促進します。
● 高電圧機器: 昇圧変圧器は、特殊な産業用途の高電圧機器にも不可欠です。例としては、動作に高電圧が必要な X 線装置や工業用オーブンなどが挙げられます。
● 配電ネットワーク: 降圧変圧器は配電システムで広く使用されています。これらは、高い送電電圧 (例: 132 kV または 400 kV) を家庭用の安全な低電圧 (例: 230 V または 120 V) に下げ、消費者にとって安全になります。
● 産業用途: 産業用途では、降圧変圧器は電圧を機械や工場の稼働に適したレベル (例: 11 kV ～ 33 kV) に変換します。これらの変圧器は、機器が過負荷になることなく安全に動作することを保証します。
● 家庭用電化製品: 降圧変圧器は一般に家庭用電化製品用の電源アダプタに使用され、高電圧 (例: 110 V または 220 V) を低レベル (例: 5 V、12 V、または 24 V) に変換し、ラップトップ、電話、家庭用電化製品などのデバイスの安全かつ効率的な動作を保証します。
昇圧トランスと降圧トランスのどちらを選択するかを決定する場合、特定のアプリケーションに適切なトランスを確実に選択するには、いくつかの要素を考慮する必要があります。
● 電圧要件: 主に考慮すべき点は、電圧を増加する必要があるか、それとも減少させる必要があるかです。発電所や再生可能エネルギー システムなど、高電圧の送電が必要なアプリケーションには、昇圧変圧器が不可欠です。一方、高い送電電圧を家庭用または産業用に安全で使用可能なレベルに下げることが目標の場合、降圧変圧器が必要になります。
● 電力定格とアプリケーション固有のニーズ: 変圧器は、アプリケーションで必要な電力定格に基づいて選択する必要があります。たとえば、発電所には、大量の電力を処理できる高出力変圧器が必要です。家電製品や小型機器の場合は、定格電力の低い降圧変圧器で十分です。
● DC-DC コンバータ: DC-DC コンバータを統合する場合、出力電圧がさまざまな DC 電源デバイスに必要なレベルに一致することを確認するために、通常、降圧トランスが使用されます。対照的に、昇圧変圧器は、適切な動作を維持するために DC コンバータに入力する前に電圧を高める必要がある場合に使用されます。
昇圧変圧器と降圧変圧器の効率は、設計、使用される材料、動作条件などのさまざまな要因に依存します。これらの要素を最適化すると、エネルギー損失を最小限に抑え、費用対効果を確保できます。
● 設計上の考慮事項: コア材料の種類や巻線構成を含む変圧器の設計は、その効率において重要な役割を果たします。たとえば、ケイ素鋼やアモルファス鋼などの高品質のコアを備えた変圧器は損失が少なくなる傾向があり、全体の効率が向上します。
● 一般的なコストとメンテナンスに関する考慮事項: 変圧器のコストは、サイズ、電圧定格、および使用される材料によって異なります。発電および送電に使用される昇圧変圧器は、高電圧機能とより高度な絶縁が必要なため、通常より高価になります。降圧変圧器は、低電圧アプリケーション向けに設計されているため、一般に安価で、設計が単純であることがよくあります。メンテナンスコストは変圧器の種類とその用途によって異なり、高出力変圧器ではより頻繁な検査が必要になります。
● 環境要因: 温度と湿度は変圧器の性能に影響を与える可能性があります。極端な気候で使用される変圧器には、寿命を確保するために追加の保護措置が必要になる場合があります。たとえば、IP68 等級の防水設計を備えた変圧器は、屋外環境や湿気の多い場所での使用に適しています。
要約すると、適切な変圧器を選択するには、電圧要件、電力ニーズ、および環境条件を理解する必要があります。変圧器は、効率的な伝送のための電圧の昇圧や消費者向けの安全な使用のための電圧の降圧など、特定の目的を果たすように設計されています。効率やメンテナンスなどを考慮すると、適切な変圧器を使用することで長期的な価値を提供し、信頼性の高い配電を確保できます。
昇圧変圧器は効率的な長距離電力伝送のために電圧を高め、降圧変圧器は消費者が安全に使用できるように電圧を下げます。適切な変圧器を選択することは、効率的な配電と安全な動作の両方にとって不可欠です。変圧器は、DC から DC への変換においても重要な役割を果たし、デバイスが適切な電圧を確実に受信できるようにします。 Zhejiang Ximeng Electronic Technology Co., Ltd. は、 信頼性の高い電圧調整を保証する高品質の変圧器を提供し、高度な技術と顧客重視のソリューションを通じて価値を提供します。
A: 昇圧変圧器は、効率的な長距離送電のために電圧を高め、発電所や再生可能エネルギー システムでよく使用されます。これらは、電圧調整のために DC/DC コンバータに統合する前に、電圧レベルを最適化する上で重要な役割を果たします。
A: 降圧変圧器は、産業用機械や家庭用電化製品で安全に使用できるように電圧を下げます。この削減により、DC-DC コンバータとの互換性が確保され、安定した電圧が提供され、敏感な機器で効率的に動作します。
A: 長距離伝送する場合は昇圧トランスを使用してください。 DC/DC コンバータが関与するアプリケーションでは、エネルギーを効率的に使用するために高電圧レベルを管理し、効果的に変換することが不可欠です。
A: 昇圧変圧器は、設計が複雑で定格電圧が高いため、通常、より高価になります。ただし、長距離伝送を最適化する機能により、特に DC/DC コンバータと統合した場合に、電力システムの運用コストが削減されます。
