現代のエレクトロニクスの世界では、スマートフォンの充電器から産業オートメーション システムに至るまで、あらゆるデバイスが信頼できる電力変換源に依存しています。この変換の中心となるのは 、電気エネルギーを電子機器に必要な正確な電圧と電流に変換する、コンパクトでありながら高効率のデバイスである古いリニア電源とは異なり、スイッチング電源アダプタは効率の向上、発熱の削減、フォームファクタの小型化を実現しており、民生用と産業用の両方のアプリケーションに不可欠なものとなっています。これらのアダプターがどのように機能するか、その利点、およびさまざまな分類を理解することが、電源管理のニーズに適したアダプターを選択する鍵となります。スイッチング電源アダプタです。

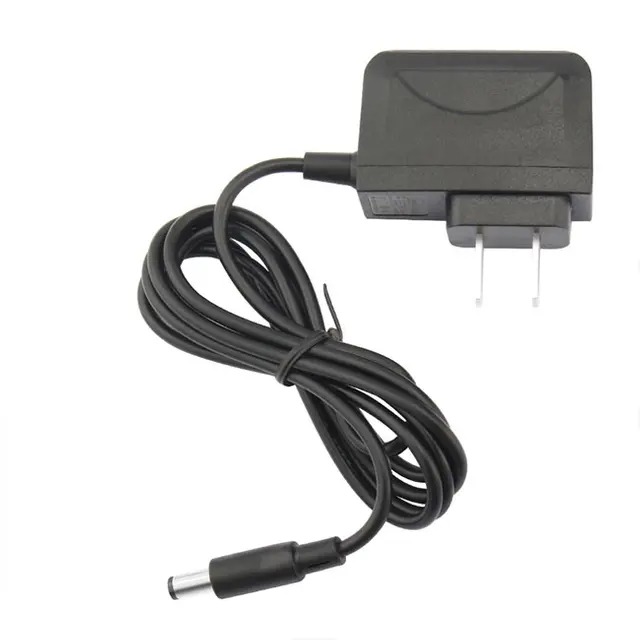

スイッチング電源アダプタ は 、スイッチモード電源 (SMPS) とも呼ばれ、一連のトランジスタを急速にオン/オフすることで電力を効率的に変換する電子デバイスです。このプロセスにより、電力損失を最小限に抑えながら、出力電圧と電流が調整および安定化されます。従来のリニア アダプタのようなかさばるトランスを使用する代わりに、スイッチング電源アダプタは高周波スイッチングと小型コンポーネントを利用して、より高い効率とコンパクトなサイズを実現します。
スイッチング電源アダプタの核心は、の原理に基づいて動作します パルス幅変調 (PWM)。スイッチの「オン」および「オフ」状態の継続時間を制御することにより、アダプタは負荷に供給される電力量を細かく調整できます。この方法により、入力電圧や負荷条件の変動にもかかわらずアダプターは安定した出力を維持できます。これは、敏感な電子機器にとって不可欠な機能です。
スイッチング電源アダプタ の 動作原理を 理解するには、電力変換の主要な段階を分析するのに役立ちます。以下に簡略化した一連の操作を示します。
| ステージ | 機能 | の説明 |
|---|---|---|
| 入力整流 | ACをDCに変換します | 入力 AC 電力は整流され、フィルタリングされて DC 電圧になります。 |
| 高周波スイッチング | 電力調整 | トランジスタは高周波 (20 ～ 500 kHz) でオン/オフを切り替え、電力の流れを制御します。 |
| 変圧器の変換 | 電圧スケーリング | 高周波トランスは電圧を必要な出力レベルに調整します。 |
| 整流とフィルタリング | クリーンなDC出力を生成 | 信号は再度整流され、フィルタリングされて安定した DC 出力が生成されます。 |
| フィードバック制御 | 規制を維持する | フィードバック回路は出力を監視し、スイッチングのデューティ サイクルを調整して、一貫した性能を保証します。 |
フィードバック ループは 設計の最も重要な部分であり、入力電圧や負荷条件が変化しても出力電圧が一定に保たれるようにします。これにより、スイッチング電源アダプタに優れた安定性と適応性が与えられます。
スイッチング電源アダプタには複数の設計があり、それぞれが特定のアプリケーションに適しています。それらの分類は、電力定格、変換トポロジー、および機能によって異なります。主な種類は以下のとおりです。
| タイプの | 説明 | 一般的なアプリケーションの |
|---|---|---|
| AC-DCスイッチングアダプター | 交流 (AC) を直流 (DC) に変換します。 | ラップトップの充電器、ルーター、LED ドライバー。 |
| DC-DCコンバータ | ある DC 電圧を別の DC 電圧に変換します。 | バッテリー駆動のデバイス、自動車エレクトロニクス。 |
| 絶縁アダプター | トランスを使用して入力と出力を絶縁します。 | 医療機器、通信機器。 |
| 非絶縁アダプター | ガルバニック絶縁はありません。よりコンパクトに。 | 組み込みシステム、低電圧回路。 |
| プログラマブルアダプター | 出力電圧/電流は、ソフトウェアまたはハードウェア制御によって調整できます。 | 産業オートメーション、実験器具。 |
各タイプは、運用ドメイン内の効率と安全性を考慮して設計されています。たとえば、 AC-DC スイッチング電源アダプタは 家庭用電化製品に広く普及していますが、 絶縁アダプタは 敏感な環境や高リスク環境での感電を防ぐために不可欠です。
すべての スイッチング電源アダプタは、 調和して連携して動作する重要な電子コンポーネントで構成されています。それらの役割を理解すると、アダプターの全体的なパフォーマンスについての洞察が得られます。
整流ダイオード: 最初の入力段階で AC 電流を DC 電流に変換します。
フィルターコンデンサ: 電圧リップルを平滑化し、安定した DC 出力を実現します。
スイッチング トランジスタ (MOSFET): エネルギーの流れを制御する高速スイッチとして機能します。
変圧器: 電圧を昇圧または降圧し、絶縁を提供します。
フォトカプラ: 高電圧回路と低電圧回路間の安全なフィードバック通信を確保します。
PWM コントローラー IC: スイッチング信号を生成し、電力調整ループを管理します。
出力インダクタとコンデンサ: 高周波ノイズをフィルタリングして除去し、クリーンな DC 出力を提供します。
各コンポーネントは、効率、耐熱性、安全性準拠のために最適化されています。これらのアダプターの設計の複雑さは、パフォーマンス、コスト、信頼性のバランスを反映しています。
現代のエレクトロニクス業界におけるスイッチング電源アダプタの優位性は、リニア電源と比較したいくつかの重要な利点に起因しています。
| 機能 | スイッチング電源アダプター | リニア電源 |
|---|---|---|
| 効率 | 通常 80 ～ 95% | 50～60％程度 |
| サイズと重量 | コンパクトで軽量 | トランスが大きいためかさばる |
| 熱生成 | 最小限 | かなりの熱出力 |
| 入力電圧範囲 | ワイド（AC100～240V） | 狭い |
| コスト効率 | ハイパワーでさらに経済的 | 非常に低消費電力の割に安価 |
| 騒音性能 | フィルタリングが必要です | 自然な低騒音 |
これらの利点により、 スイッチング電源アダプタは エネルギー効率の高い設計、ポータブル デバイス、およびスペースが限られているシステムに最適です。ただし、オーディオ増幅や実験室でのテストなど、超低ノイズが必要なシナリオでは、リニア アダプターが依然として使用されています。
スイッチング電源アダプタ の多用途性により、 ほぼすべての最新の電子機器に電力を供給できます。その用途は、小型の消費者向けガジェットから頑丈な産業用システムまで多岐にわたります。最も一般的な用途には次のようなものがあります。
家庭用電化製品: スマートフォン、ラップトップ、タブレット、スマート ホーム デバイス。
ネットワーク機器: ルーター、モデム、PoE システム。
LED 照明システム: 住宅用および商業用照明用のエネルギー効率の高いドライバー。
産業オートメーション: 制御システムおよびプログラマブル ロジック コントローラー (PLC)。
医療機器: 正確な絶縁電源を必要とする診断装置。
車載システム: 電気自動車およびインフォテインメント システム用の DC-DC コンバータ。
電圧、電流、フォームファクターを調整することで、メーカーは各アプリケーションの固有の要件に完全に一致するアダプターを設計できます。
最新の スイッチング電源アダプタは、 パフォーマンスだけでなく環境の持続可能性も考慮して設計されています。 などの効率基準では、 Energy Star , DOE レベル VIや ErP 指令 消費電力と変換損失に対する厳格な制限が義務付けられています。
これらのベンチマークを達成するために、アダプターは以下を統合します。
電流波形と電圧の一致を改善する 力率補正 (PFC) 回路。
同期整流 により伝導損失を低減。
アイドルモードでの消費電力が0.1W未満の 低待機電力設計。
高効率アダプターはエネルギーを節約するだけでなく、熱も低減し、製品寿命を延ばし、運用コストを削減します。これは、データセンターやスマート ホーム システムなどの大規模な導入において特に重要です。
安全性は、にとって譲れない要素です スイッチング電源アダプタ。これらのデバイスは高電圧と高電流を扱うため、厳格な国際規格に適合する必要があります。最も一般的な認定には次のものがあります。
UL (Underwriters Laboratories) – 北米の安全基準への準拠を保証します。
CE (Conformité Européenne) – 欧州経済領域での販売に必要です。
FCC (連邦通信委員会) – 電磁干渉を制限します。
RoHS (有害物質の制限) – 鉛や水銀などの有害物質の使用を制限します。
IEC 62368-1 – オーディオ/ビデオ、IT、通信機器の安全規格。
これらのマークが付いているアダプターは、絶縁の完全性、熱管理、電気的信頼性を保証するために広範なテストを受けています。
正しい スイッチング電源アダプターを選択するには 、複数の要素を慎重に考慮する必要があります。
入力電圧範囲: 地域の電力規格に一致します (例: 汎用の 100 ～ 240 V AC)。
出力電圧と電流: アダプターがデバイスの定格を満たすか、わずかに超えていることを確認します。
コネクタの種類と極性: ターゲットデバイスとの互換性を確認します。
効率評価: より優れたパフォーマンスを得るには、Energy Star または Level VI 認定モデルを選択してください。
環境条件: 温度、湿度、および侵入保護 (IP 定格) を考慮してください。
安全認証: 地域または業界固有の規格への準拠を常に確認してください。
適切に選択すると、デバイスの誤動作や損傷を防ぎながら、信頼性、安全性、長期的なエネルギー節約が保証されます。
スイッチング電源アダプタは、 コンパクト な設計、高効率、ユニバーサルな互換性を組み合わせた、現代のエレクトロニクスにおける極めて重要な進歩を表しています。これらのアダプターは、パーソナル ガジェットから産業システムまで、幅広いアプリケーションにわたって安定した効率的な電力変換を可能にします。それらの動作、利点、選択基準を理解することで、エンジニア、消費者、企業は、ますますエネルギー意識が高まる世界でより賢明な意思決定を行うことができます。
1. スイッチング電源アダプターの主な目的は何ですか?
AC または DC 電気入力を、電子機器への電力供給に適した高効率の安定した安定化 DC 出力に変換します。
2. スイッチング電源アダプタがリニア電源アダプタより効率的であるのはなぜですか?
高周波スイッチングトランジスタを使用して電力損失を最小限に抑えているため、変換効率が高く、発熱が少なくなります。
3. スイッチング電源アダプターは安全に使用できますか?
はい、UL、CE、FCC などの認証を満たしている場合に適用されます。これらにより、アダプターが過電圧、過熱、短絡に対して安全であることが保証されます。
4. 私のデバイスでより高いワット数のスイッチング電源アダプターを使用できますか?
はい、出力電圧が一致し、極性が正しければ可能です。デバイスは必要な電力のみを消費します。
5. スイッチング電源アダプターの寿命はどれくらいですか?
通常は 3 ～ 7 年ですが、使用条件、負荷レベル、コンポーネントの品質によって異なります。
