デバイスに適切な電源を使用していますか?適切な スイッチング電源を選択すると 、システムのパフォーマンスと効率に大きな影響を与える可能性があります。
この記事では、スイッチング電源を選択する際に考慮すべき重要な要素について説明します。産業機械から医療機器まで、特定のニーズに合わせて最適なパフォーマンスを確保する方法を学びます。
スイッチング電源 (SMPS) は、電力をある形式から別の形式に効率的に変換するために使用される電子デバイスです。変圧器や電圧レギュレータを使用する従来のリニア電源とは異なり、SMPS は高周波スイッチングを利用して電圧と電流を調整します。これにより、リニア電源よりもコンパクト、軽量で、効率が大幅に向上します。 SMPS は AC 入力と DC 入力の両方を処理でき、それらをさまざまなデバイスに必要な出力電圧に変換します。
一般的な SMPS では、発振器が電源のオンとオフを急速に切り替え、整流器とフィルターのコンポーネントが出力を平滑化します。この高周波スイッチングによりエネルギー損失が最小限に抑えられ、過剰なエネルギーを熱として放散するリニア電源と比較して効率が大幅に向上します。
スイッチング電源は、入力電力を安定化出力に変換するために連携して動作するいくつかの重要なコンポーネントで構成されています。
成分 | 関数 | 目的 |
整流器 | AC入力をDCに変換します | さらなる処理のために安定した DC を提供します |
フィルター | DC出力の変動やリップルを平滑化します。 | 安定したクリーンな出力電圧を保証 |
スイッチングレギュレータ | 入力電源のオン/オフを迅速に切り替えて出力電圧を調整します | 変動しても安定した電圧を維持 |
制御回路 | スイッチングプロセスを管理し、電圧と電流を監視します | 最適なパフォーマンスと安定性を確保 |
これらのコンポーネントにより、電源は産業用機械から家庭用電化製品まで、幅広いアプリケーション向けに電力を効率的に変換および調整できます。
スイッチング電源はリニア電源とは動作が異なるため、効率と設計の両方で大きな利点が得られます。
● リニア電源: これらは変圧器を使用して入力電圧を下げ、その後リニア レギュレータを使用して電圧をさらに調整します。このプロセスではエネルギーの散逸により大量の熱が発生するため、かさばり非効率になり、追加の冷却システムが必要になります。
● スイッチング電源: SMPS は高周波スイッチングを使用して電力を変換するため、エネルギー損失が低減され、発熱が最小限に抑えられます。この方法により、SMPS はより小型で軽量のコンポーネントを使用し、発生する熱が少なくなり、効率が大幅に向上し、多くの場合 85% 以上の効率が達成されます。
リニア電源と比べた SMPS の利点は次のとおりです。
● より高い効率: SMPS は、より多くの入力電力を使用可能な出力に変換し、熱とエネルギーの損失を最小限に抑えます。
● コンパクトで軽量: 高周波スイッチングの使用により、コンポーネントの小型化とよりコンパクトな設計が可能になり、スペースに制約のあるアプリケーションに最適です。
● 優れたパフォーマンス: SMPS は正確な電圧レギュレーションを維持し、優れたパフォーマンスでさまざまな入力電圧を処理します。
スイッチング電源を選択するときは、システムの総消費電力を計算することが重要です。これは、各デバイスの必要な電圧に電流を掛けることで実現できます。合計ワット数が決定したら、次の要素を考慮して、電源装置が最大負荷に対応できることを確認してください。
1. 安全マージンを追加する: ピーク負荷と消費電力のサージに対応するために、合計ワット数に常に 20 ～ 30% のマージンを追加してください。これにより過負荷が防止され、電源が突然の電力需要に確実に対応できるようになります。
2. 負荷の種類を考慮する: デバイスにはさまざまな電力ニーズがあります。
ａ．定電圧: マイクロコントローラーおよびその他の低電力デバイスには定電圧が必要です。
b.定電流: LED とバッテリー充電器には正確な電流調整が必要です。
適切な安全マージンと電流調整機能を備えた電源を選択することで、信頼性の高いシステム動作が保証されます。
エネルギーの無駄を最小限に抑え、運用コストを削減するには、効率が非常に重要です。次の機能を備えた電源を探してください。
● 高効率定格: 85% 以上の効率定格を持つ電源により、エネルギー損失と運用コストが削減されます。
● 力率補正 (PFC): アクティブ PFC は、特に高負荷アプリケーションで重要となる力率を補正することで効率を向上させます。
● スタンバイ モード: スタンバイ モードを備えた電源装置は、システムが非アクティブなときの消費電力を最小限に抑え、さらにエネルギーを節約します。
これらの省エネ機能により、電気代が削減され、過熱が防止され、電源と接続されたデバイスの両方の寿命が延びます。
安定した電圧と電流は、敏感なデバイスが適切に機能するために不可欠です。スイッチング電源を選択するときは、次の点を考慮してください。
● 電圧レギュレーション: 入力電圧が変動したり、負荷が変化したりしても、出力電圧が一定に保たれるようにします。
● 電流調整: LED やモーターなどのデバイスは、損傷や誤動作を避けるために正確な電流調整が必要です。信頼性の高い電源は、負荷や入力の変化に関係なく、安定した電流を維持します。
● 負荷とラインのレギュレーション:
○ロードレギュレーション：接続負荷の変動にもかかわらず出力電圧を安定に保ちます。
○ ラインレギュレーション: 入力電圧が変動しても安定した出力電圧を維持します。
特に高い安定性が必要なアプリケーションの場合は、厳しい負荷およびラインレギュレーション仕様のスイッチング電源を選択してください。
スイッチング電源には、安全で信頼性の高い動作を保証するための堅牢な保護機能が組み込まれている必要があります。一般的な保護メカニズムには次のものがあります。
● 過電圧保護 (OVP): 出力電圧が事前に設定されたレベルを超えた場合に、出力電圧を制限することで損傷を防ぎます。
● 過電流保護 (OCP): 電流が安全レベルを超えた場合に電流を制限することで、過負荷から保護します。
● 短絡保護 (SCP): 短絡時に電源を切断し、過剰な電流が流れるのを防ぎます。
●過熱保護（OTP）：温度を監視し、温度が安全限界を超えた場合は電源を遮断し、過熱を防ぎます。
これらの保護機能は電源と接続されたデバイスを保護し、より長い寿命と信頼性の高い動作を保証します。
保護メカニズムは、電気的故障を防止することにより、電源の全体的な信頼性を高めます。 OVP、OCP、SCP、OTP を組み込むことにより、電源は予測不可能な状況でも安全なパラメータ内で動作できます。これにより、次のことが起こります。
● デバイスの安全性: 敏感なデバイスを電圧、電流、温度の変動から保護します。
● 稼働時間の増加: 故障の可能性が低減され、デバイスが長期間動作し続けることが保証されます。
● コスト効率: システムを損傷から保護し、高価な修理や交換の必要性を軽減します。
これらの保護機能は、電源の機能を維持し、信頼性の高いデバイス動作を保証するために不可欠です。
スイッチング電源は高周波スイッチングによりノイズを発生し、敏感な電子機器に影響を与える可能性があります。オーディオ機器や医療機器などの用途では、ノイズを最小限に抑えることが不可欠です。以下の電源装置を探してください。
● 低リップルおよび低ノイズ出力: ノイズに敏感な環境でも安定した動作を実現するために、電源が低リップルおよび電磁妨害 (EMI) を指定していることを確認してください。
● シールドとフィルタリング: 多くの電源には、ノイズ放射を低減し、信号の完全性を確保し、パフォーマンスの中断を防ぐための EMI フィルタが組み込まれています。
低ノイズの電源を選択すると、敏感な電子機器のスムーズな動作が確保され、パフォーマンスに悪影響を与える可能性のある干渉が防止されます。
過熱は、効率の低下や電源の早期故障につながる可能性があります。特に高負荷または限られたスペースのアプリケーションにおいて、信頼性を維持するには、効果的な熱管理が不可欠です。
● 冷却方法: 電源にはパッシブ冷却 (ヒートシンク) またはアクティブ冷却 (ファン) が付属しています。用途の発熱や環境に応じて適切な方法を選択してください。
● 熱定格: 電源が環境の温度範囲内で動作できることを確認してください。産業用電源は通常、過酷な条件に耐えられるよう、より高い熱定格を備えています。
効果的な熱放散により過熱が防止され、電源とそれが電力を供給するデバイスの寿命が保証されます。
電源装置の物理的なサイズは、システム内の利用可能なスペースに適合する必要があります。設置エリアを慎重に測定し、空気の流れを妨げたり過度の改造を必要とせずに電源が適合することを確認してください。
● コンパクトな設計: 狭いスペースの場合は、必要な電力出力を提供しながらかさばるコンポーネントの必要性を減らす、超薄型またはオープンフレーム設計を検討してください。
● カスタマイズ: アプリケーションによっては、カスタム電源が必要な場合があります。このような場合、オープンフレーム オプションを選択すると、統合の柔軟性が向上します。
正しい寸法の電源を選択すると、システムへのシームレスな統合が保証されます。
取り付け方法は、取り付けの容易さとシステムのパフォーマンスに影響します。一般的な取り付けオプションは次のとおりです。
● オープンフレーム取り付け: 電源が既存のフレームまたはエンクロージャに統合されているカスタム構成に最適です。

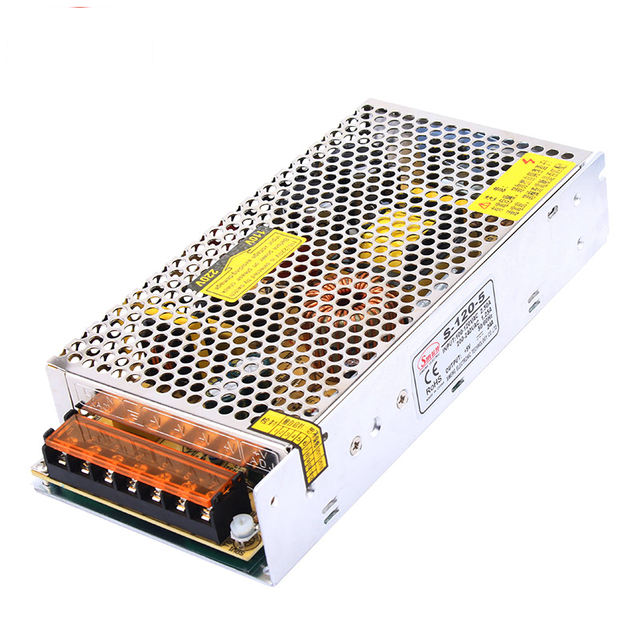

● 密閉型取り付け: ほこりや湿気から保護され、電源が物理的な損傷にさらされる環境に適しています。

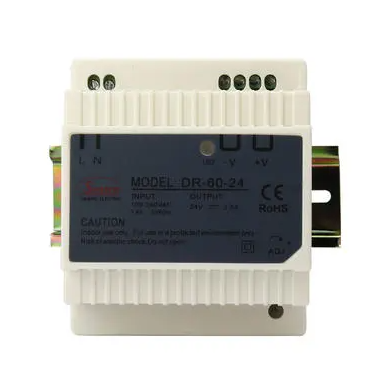

● DIN レール取り付け: 産業用途で一般的であるこのオプションは、特に狭いスペースでの設置とメンテナンスを簡素化します。
産業環境または屋外環境で電源を使用する場合は、IP 定格と温度許容差を考慮してください。
● IP 等級: IP 等級が高いほど、塵や水に対する保護が強化されます。屋外または過酷な環境の場合は、少なくとも IP65 以上の IP 定格を持つ電源を選択してください。
● 温度耐性: 極端な環境で使用する場合は、より高い温度耐性を持つ電源を選択してください。産業用電源は、幅広い温度範囲で動作するように設計されており、信頼性の高い性能を保証します。
これらの考慮事項により、電源が直面する条件下で最適に動作し、システムの信頼性と寿命が向上します。
電源をアプリケーション固有の電力要件と特性に適合させることが重要です。 LED ストリップ、産業機械、医療機器などのアプリケーションには、それぞれ固有のニーズがあります。
● LED ストリップ: 安定性を確保するために定電流レギュレーションが必要です。 LED の電流要件に正確に一致する電源を選択してください。
● 産業用機械: 負荷の高いアプリケーションの場合は、高電力を供給でき、入力電圧の変動に対して堅牢な保護を提供できる電源を選択してください。
●医療機器：医療機器には高い信頼性と低騒音が求められます。厳密な電圧レギュレーションと最小限のリップルを備えた電源を選択してください。
アプリケーションに応じて、特定の機能により電源のパフォーマンスを向上させることができます。
● リモート センシング: この機能により、特に長いケーブル配線において、負荷での安定した電圧が保証されます。
● 信号機能: 特にミッションクリティカルなアプリケーションでは、停電信号や電源正常信号などのステータス インジケーターを備えた電源を探してください。
● 無停電電源装置 (UPS): ダウンタイムが許されないシステムの場合は、停電時の継続動作を保証する UPS 機能を備えた電源装置を選択してください。
適切な電源と機能を選択することで、特定のアプリケーションに対して信頼性が高く、効率的で、安全な動作を保証できます。
スイッチング電源を選択するときは、電力要件、効率、保護機能などの要素を考慮することが重要です。さまざまなオプションを調査し、当面のニーズと長期的なニーズの両方を理解することは、最善の選択をするのに役立ちます。 Zhejiang Ximeng Electronic Technology Co., Ltd. は、 高度な保護メカニズムと省エネ機能を備えた高品質の電源を提供し、デバイスの信頼性、効率性、安全性を保証します。
A: スイッチング電源 (SMPS) は電力を効率的に変換し、AC 入力と DC 入力の両方を処理します。コンパクトなサイズ、高効率、出力電圧を正確に調整できる機能により、オートメーションやエレクトロニクスなどの業界で広く使用されています。
A: 必要な出力、負荷容量、効率を考慮してください。スイッチング電源がピーク負荷に対応でき、過電圧や過電流保護などの必要な保護機能を備えていることを確認してください。
A: スイッチング電源の初期コストはリニア電源よりも高くなる可能性がありますが、高効率、省エネ機能、メンテナンスの必要性が低いため、ライフサイクル全体で運用コストが削減されます。
A: 電圧調整は、繊細なアプリケーションで安定したパフォーマンスを維持するために非常に重要です。正確な電圧調整を備えたスイッチング電源により、接続された機器が安全な範囲内で動作することが保証され、損傷のリスクが最小限に抑えられます。
A: スイッチング電源は高効率を実現しますが、リニア電源に比べてより多くのノイズを発生する可能性があり、より優れた熱管理が必要になります。最適なパフォーマンスを得るには、騒音と冷却のニーズを慎重に考慮することが不可欠です。
