スイッチング電源の基本的な種類

その名の通り、 スイッチング電源 これは、制御回路を介して電子スイッチング デバイス (トランジスタ、電界効果管、シリコン サイリスタなど) を使用し、電子スイッチング デバイスが常に「オン」と「オフ」になるようにするものです。電子スイッチング デバイスは入力電圧をパルス変調し、DC/AC、DC/DC 電圧変換、および調整可能な出力電圧と自動電圧調整を実現します。ここではスイッチング電源の基本的な種類を紹介します。

内容は次のとおりです。

自励式および他励式スイッチング電源

パルス幅変調およびパルス周波数変調スイッチング電源

スイッチングチューブの代表的な動作

自励式および他励式スイッチング電源

スイッチング素子の励磁方式により、自励式スイッチング電源と他励式スイッチング電源に分けられます。自励式スイッチング電源は、発振管としてスイッチングレギュレータ管を使用し、専用の発振回路を必要とせず、正帰還回路を設けるだけで回路が動作するため、回路が比較的簡単です。これに対し、他励式スイッチング電源は専用の発振器や起動回路が必要となり、回路構成が複雑になります。

パルス幅変調およびパルス周波数変調スイッチング電源

スイッチング電源の出力は、スイッチング パルスのデューティ サイクルによって決定されるスイッチング管のオン時間に関係します。パルス幅制御スイッチング電源電圧調整回路は、出力電圧を安定させるためにスイッチングパルスの幅を変化させる過程で、スイッチング管の動作周波数は変化しません。パルス周波数制御スイッチング電源は、電圧調整制御の過程でスイッチングパルスのデューティサイクルを変更し、同時にスイッチング管の動作周波数も変更します、いわゆる周波数変調ワイドレギュレータです。

2 つの制御方式のパルス幅変調とパルス周波数変調にも共通点があります。まず、どちらも電圧調整の時間比制御原理を使用して、パルスのデューティ サイクルを調整します。使用する方法は異なりますが、制御の目的は同じです。第二に、負荷が軽負荷から重負荷に変化する場合、または入力電圧が高電圧から低電圧に変化する場合、それぞれパルス幅を増加させ、周波数を増加させることにより、出力電圧は安定に保たれます。

スイッチング管の代表的な動作モード

スイッチングレギュレータの電源は、スイッチングチューブの接続と動作の分類により、シングルエンド、プッシュプル、ハーフブリッジ、フルブリッジの4種類に分類されます。シングルエンド型はスイッチングトランジスタを1つだけ使用し、プッシュプルまたはハーフブリッジ型はスイッチングトランジスタを2つ使用し、フルブリッジ型はスイッチングトランジスタを4つ使用します。現在、カラーテレビやモニター、FAXなどのスイッチング電源にはシングルエンド型が多く、マイコン用のスイッチング電源にはハーフブリッジ型が使われています。

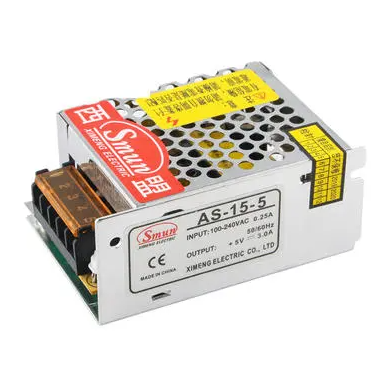

21世紀を迎え、多くの家庭に電気機器が普及しましたが、スイッチング電源は人々の生活に欠かせない応用材料となっています。 Zhejiang Ximeng Electronic Technology Co., Ltd.が製造するスイッチング電源は、エネルギー消費が低く、効率が高いです。広範囲の電圧を出力できます。また、製造コストが比較的安く、作業時に発生する騒音も比較的小さい。当社のスイッチング電源を購入することは良い選択です。
