スイッチング電源の基本情報を教えてください。

数ブラウズ:0     著者:サイトエディタ     公開された: 2022-03-22      起源:パワード

のために スイッチング電源誰もがなじみのないものではありませんが、非常に広く使用されており、安定した信頼性の高い電圧、低消費電力、高い変換効率という利点があるため、主にテレビ機器で使用されています。例えば、スイッチング電源には光アンプ、デジタル衛星受信機、変調器などが使用されます。次にその基本情報を紹介していきます。


内容は次のとおりです。

1.動作原理

2.動作モード

3.構成

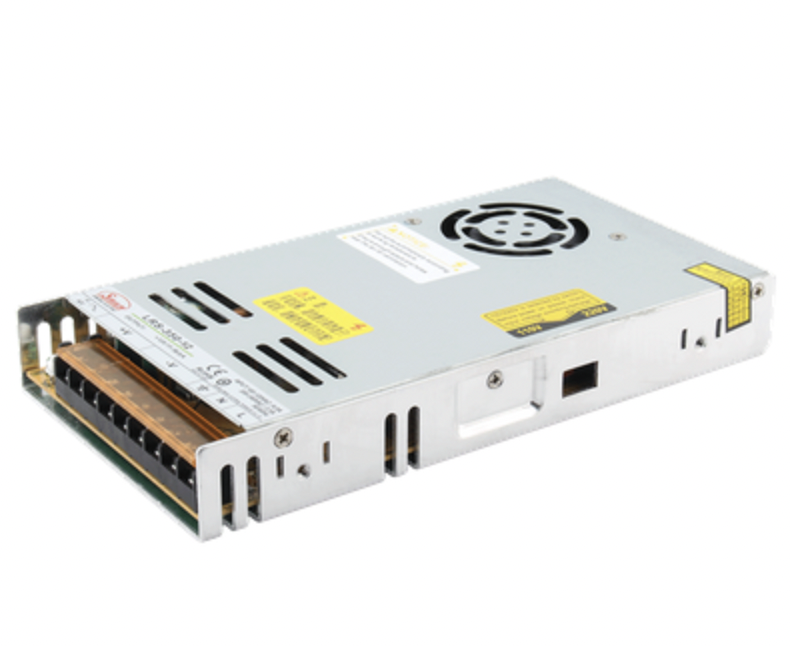

スイッチング電源

動作原理


スイッチング電源 これにより、パワー トランジスタはオンとオフの 2 つの動作状態で動作できます。これは、入力 DC 電圧振幅を入力電圧振幅と等しいパルス電圧にチョッピングすることによって実現されます。その動作原理は、パワー トランジスタのボルタンメトリー積が非常に小さい (オン状態、低電流、大電流、オフ状態、高電圧、低電流)、つまり、パワー トランジスタで発生する損失が非常に小さいことです。


動作モード


スイッチング電源 通常、周波数、パルス幅固定モード、周波数固定、パルス幅可変モード、周波数、パルス幅可変モードの 3 つの動作モードがあります。周波数、パルス幅固定モード: このモードは主に DC/AC インバータ電源または DC/DC 電圧変換に使用されます。周波数固定、パルス幅可変モード: このモードは主にスイッチング電圧レギュレータ電源に使用されます。周波数、パルス幅可変モード、主にスイッチング電圧レギュレータ電源に使用されます。


構成


スイッチング電源 主回路、制御回路、検出回路、補助電源で構成されています。主回路には以下の機能があります。サージ電流制限:電源投入時の入力側のサージ電流を制限します。入力フィルター: 電力網内に存在するクラッターをフィルタリングし、機械によって生成されたクラッターが電力網にフィードバックされるのを防ぐために使用されます。整流とフィルタリング: AC 電源を直接整流して平滑な DC にします。インバータ: 直流電流を整流して高周波交流電流に変換し、高周波スイッチング電源の核心となります。出力整流器とフィルター: 負荷要件に応じて、安定した信頼性の高い DC 電源を提供します。

制御回路の役割は、出力をサンプリングして設定値と比較し、出力を安定させるためにインバータのパルス幅やパルス周波数を変更して制御することです。保護回路によって識別されたテスト回路によって提供されたデータに従って、電源のさまざまな保護手段を制御回路に提供します。テスト回路は、動作中の保護回路にさまざまなパラメータとさまざまな計測データを提供する責任があります。補助電源は、電源ソフトウェア(リモート)起動、保護回路および制御回路、およびその他の作業電源を実現する役割を果たします。


スイッチング電源の機能は、さまざまな形式のアーキテクチャを通じて、わずかな電圧をユーザー側が要求する電流または電圧に変換することです。エネルギー効率が高く、廃熱の発生が少なくなります。浙江西蒙電子技術有限公司はハイテク企業の一つとして、設計、研究開発、生産、販売に従事する専門家です。当社のスイッチング電源はお客様のご要望にお応えできるものと信じております。
