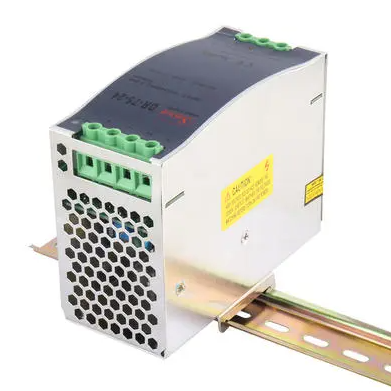

スイッチング電源出力電圧には、直接出力電圧方式、平均出力電圧方式、および振幅出力電圧方式の3つの動作方法があります。最初のものは主にDC / ACインバーター電源またはDC / DC電圧変換で使用されます。最後の2つは、主にスイッチング電圧レギュレータの電源に使用されます。次に、2種類のスイッチング電源出力電圧変換を紹介します。
内容は次のとおりです。
DC / DC変換
AC / DC変換
スイッチング電源のDC / DC変換は、固定DC電圧を可変DC電圧（DCチョッパーとも呼ばれます）に変換することです。チョッパーには2つの動作モードがあります。1つはパルス幅変調モードTsを変更せず、TONを変更し（一般）、もう1つは周波数変調モード、tonを変更せず、Tsを変更します（干渉が発生しやすい）。その回路は、次のカテゴリに分類できます。
降圧回路-降圧チョッパー、その出力平均電圧U0は入力電圧Uiよりも低く、極性は同じです。
ブースト回路-ブーストチョッパー、出力平均電圧U0は入力電圧Uiよりも大きく、極性は同じです。
Cuk回路-出力平均電圧U0が入力電圧Uiよりも大きいまたは小さい、逆極性および容量性伝送を備えたバックチョッパーまたはブーストチョッパー。
スイッチング電源のAC / DC変換により、ACをDCに変換でき、電力の流れを双方向にすることができます。ソースから負荷への電力の流れは「整流」と呼ばれ、負荷からソースに戻る電力の流れは「アクティブインバータ」と呼ばれます。AC / DCコンバータの入力ACは50 / 60Hzであり、整流とフィルタリングが必要なため、比較的大きなフィルタコンデンサが必要です。同時に、安全基準とEMC命令の制限により、AC入力側はEMCフィルタリングを追加し、安全基準を満たすコンポーネントを使用する必要があります。これにより、AC / DC電源の量の小型化が制限されます。さらに、内部の高周波、高電圧、高電流のスイッチ動作により、EMCの問題を解決することがより困難になります。これはまた、内部の高密度設置回路設計に対する高い要件を提唱しました。同じ理由で、高電圧および高電流スイッチは電源の動作損失を増加させ、AC / DCコンバータのモジュール化のプロセスを制限します。したがって、電力供給システムの最適化設計手法を採用して、その作業効率をある程度満足させる必要があります。
AC / DCコンバータは、回路、半波回路、全波回路の配線によって分類できます。電源の相数は、単相、三相、多相に分けることができます。回路によれば、作業象限は、1象限、2象限、3象限、4象限に分割できます。
DC / DC変換とAC / DC変換は、スイッチング電源に不可欠なツールです。また、電気の安全性と市場の健全な発展を確保するための基準を満たすスイッチング電源を製造することは、すべてのメーカーの責任です。Zhejiang Ximeng Electronic Technology Co.、Ltd。は、工場を出る前に接続用の軟線についていくつかのテストを実施しており、品質の合格率が保証されています。スイッチング電源事業に携わっている方は、費用対効果の高い製品をご検討ください。
