現代の電子機器の領域では、電源がデバイスの安定した効率的な動作を確保する上で重要な役割を果たします。の間の議論は 線形電源 と スイッチング電源 、エンジニア、メーカー、調達スペシャリストの間でしばしば表面化するものです。どちらもメリットを持っていますが、1つの重要な質問が続きます。 どの電源がより信頼性が高いか、つまり線形または切り替えですか？ この記事では、両方のタイプの技術的、運用的、および実用的な側面に深く掘り下げて、包括的で情報に基づいた答えを提供します。

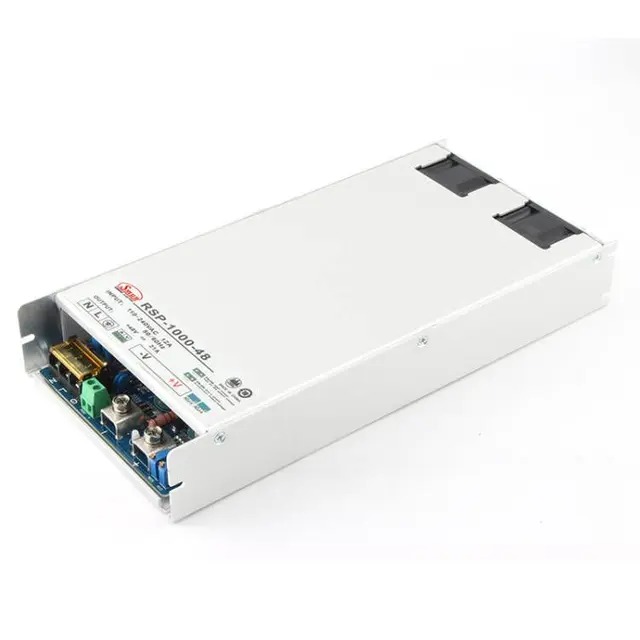

SMPS（スイッチ付きモード電源）として短縮された高周波 スイッチング電源は、スイッチングレギュレーターを使用して電気エネルギーを効率的に変換する電力コンバーターです。過剰な電圧を熱として放散する従来の線形調節因子とは異なり、スイッチング電源は高速スイッチングトランジスタを使用してエネルギーの流れを制御します。
高効率：通常、最小限の熱損失が原因で85％を超えます。
コンパクトな設計：高周波動作とトランスサイズが小さいため、サイズが小さく、重量が軽い。
広い入力電圧範囲：変動と異なるAC電圧をより柔軟に処理できます。
熱管理：熱発生が少ないほど、大規模な熱沈降の必要性が低下します。
これらの機能により、スイッチング電源は、産業自動化、家電、通信機器など、幅広いアプリケーションに最適です。
線形電源は、 トランス を使用して入力電圧を下って線形調節因子を使用して調節する従来の電力変換方法です。非常にクリーンで低雑音の出力を提供するため、オーディオ機器や実験室の計装などの敏感なアナログデバイスに適しています。
低出力ノイズとリップル：ノイズに敏感な環境に最適です。
設計のシンプルさ：コンポーネントが少なく、回路設計が簡単です。
応答時間の遅い：負荷変動への適応性が低い。
かさばりと効率が低い：効率は30〜60％の範囲で、ほとんどの過剰なエネルギーは熱として放散されます。
線形電源はクリーンな出力を提供しますが、電源の切り替えと比較して、効率が低く、サイズが大きくなります。
電源の信頼性は、効率、熱性能、負荷の下での耐久性、環境適応性など、複数の要因の影響を受けます。以下の表は、直接的な比較を示しています。
| 機能 | 線形電源 | スイッチング電源 |
|---|---|---|
| 効率 | 30％〜60％ | 85％〜95％ |
| サイズと重量 | 大きくて重い | コンパクトで軽量 |
| 熱生成 | 高い | 低い |
| 出力ノイズ | 非常に低い | 中程度から高（フィルタリング） |
| コンポーネント応力 | 低い | より高い（切り替えによる） |
| 複雑 | 単純 | より複雑な回路 |
| 過酷な条件での耐久性 | 低い | 高い |
| 負荷のバリエーションへの適応性 | 貧しい | 素晴らしい |
テーブルから、 特にサイズ、効率、熱の信頼性が懸念事項である場合、ほとんどの実用的なシナリオで電源を切り替えることが線形モデルを上回ることがわかります。
機械が24時間年中無休で運営されている業界では、 電源を切り替えることで、より堅牢で持続可能なソリューションが提供されます。高温および負荷ストレスの下で効率的に機能する能力により、製造自動化、ロボット工学、サーバー機器において好ましい選択となります。ここでの信頼性は、継続的な動作だけでなく、入力電圧の変動と温度の変動に対する電源の回復力によっても定義されます。
ルーター、LEDドライバー、充電器などのコンパクトな電子デバイスの場合、電源の切り替えが市場を支配します。それらの 信頼性は、一貫した出力電圧、最小限の過熱、および長いサービス寿命によって紹介されます。対照的に、線形電源は、より大きなエンクロージャとより多くの熱散逸が必要になります。これは、ポータブルまたは埋め込まれたシステムでは非現実的です。
これは場所です。 、超クリーンの出力のおかげで、電気ノイズが信号の整合性に影響を与える可能性のあるアプリケーション（高忠実度のオーディオシステムやラボ測定ツールなど）の場合、リニア電源はパフォーマンスを向上させることができます。ただし、これらは線形電源がまだニッチを保持している 主流ではなく 専門的なケースです。
電源の切り替えに関する一般的な懸念の1つは、 出力ノイズと電磁干渉（EMI）です。以前の設計は、実際にはリップル電圧とEMIが高くなっていたため、精密なアプリケーションには適していませんでした。
ただし、 現代のスイッチング電源は、高度なフィルタリングとシールドテクノロジーで構築されたものと同様に、これらの問題を大幅に軽減しています。適切に設計されたスイッチング用品は、次のものが含まれます。
EMIフィルター
リップルスムージング用の出力コンデンサ
より高い効率と低いノイズのための同期修正
その結果、 電源を切り替えることの信頼性は指数関数的に増加し、中程度にノイズに敏感な環境でも競争力があります。
電源を選択する際に、初期コストが誤解を招く要因になる場合があります。 線形電源は、 基本的な構成では安くなる傾向があります。ただし、 スイッチング電源の長期的な信頼性、エネルギー節約、および熱性能は、 多くの場合、前払いコストを上回ります。
| 因子 | 線形供給 | スイッチング供給 |
|---|---|---|
| 初期購入費用 | より低い | わずかに高い |
| エネルギー効率の節約 | 低い | 高い |
| メンテナンスコスト | より高い（熱による） | 低い（熱損傷が少ない） |
| システム設計の柔軟性 | 限定 | 高い |
特に商業用または産業環境での長期的な使用のために、 スイッチング電源は一般により経済的で信頼できる選択です.
詳細な比較の後、評決は明確です。 電源の切り替えは、 ほとんどの最新のアプリケーションで優れた信頼性を提供します。高効率、コンパクトなフォームファクター、熱出力の減少、および長いサービス寿命により、工場の自動化から電気通信まで、あらゆるものに好ましいソリューションになります。
とはいえ、 線形電源は時代遅れではありません。これらはある環境では非常に信頼性が高い。 、実験室の設定やオーディオエンジニアリングなど、低ノイズが最優先事項で
適切に設計された スイッチング電源を探している人のために、次のモデルを選択してください。
高い変換効率
組み込みの安全機能（短絡保護や過負荷保護など）
品質と安全の認定（CEやULなど）
広い入力電圧範囲と安定した出力
結論として、 スイッチング電源は、 直線的な対応物よりも効果的に現代の電子システムの要求を満たす成熟した信頼できる技術に進化しました。
