説明：

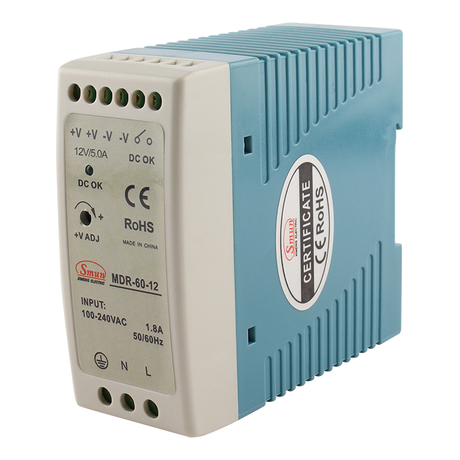

MDR-60 は、細心の注意を払って設計された DIN レール取り付けスイッチ モード電源で、主に産業用および商業用アプリケーションを目的としており、効率的で信頼性の高い DC 電源ソリューションをユーザーに提供します。
定格電力: MDR-60 は 60 ワットの出力を提供し、より高いワット数の機器の電力需要に対応します。
入力電圧範囲: 通常 85VAC ～ 264VAC の幅広い AC 入力電圧を広くサポートし、世界中のさまざまな電圧環境で安定した動作を保証します。
柔軟な出力構成: モデルに応じて、MDR-60 シリーズは、さまざまなアプリケーション要件に合わせて、5V、12V、24V、48V などの複数の標準 DC 出力電圧を供給できます。たとえば、MDR-60-24 は 24V DC を供給し、電流は電力出力に基づいて自動的に調整されます。
効率とエネルギー節約: このシリーズは通常、90% を超える高い変換効率を誇り、運用コストと発熱を効果的に削減します。一部のモデルには、グリッド効率を向上させるためにアクティブ力率補正 (PFC) が組み込まれている場合があります。
保護機能: 過電圧保護 (OVP)、過電流保護 (OCP)、短絡保護 (SCP)、および過熱保護 (OTP) を含む包括的な安全保護を備えており、電源と接続されたデバイスの両方を損傷から保護します。
インストール方法: 標準の DIN レール取り付け (TS35/7.5 または TS35/15 プロファイルなど) を利用し、既存の制御キャビネットまたは配電盤への統合を容易にします。
機械設計: コンパクトで超スリムなデザインが特徴で、スペースに制約のある環境への設置に最適です。筐体には難燃性、耐高温性を備えたエンジニアリングプラスチックを使用しており、長期使用における安全性と信頼性を確保しています。
電磁両立性 (EMC): 国際的なEMC規格に準拠しており、さまざまな複雑な電磁環境下でも安定した動作を保証し、他の機器への干渉を最小限に抑えます。
産業オートメーション: PLC、サーボドライブ、センサー、その他の産業用制御デバイスに電力を供給します。
LED照明: LED ストリップ、パネル ライト、その他の照明システムの信頼できる電源として機能します。
セキュリティ監視: CCTV カメラ、アクセス制御システム、その他のセキュリティ機器の電力ニーズを満たします。
電気通信とネットワーキング: ネットワークスイッチ、ルーター、ワイヤレスアクセスポイントなどに安定した電力を供給します。
計測と制御: 各種計測器や制御システムに直流電源を供給します。
仕様:
| モデル | MDR-60-12 | MDR-60-24 | MDR-60-48 | |
| 出力 | 直流電圧 | 12V | 24V | 48V |
| 電流範囲 | 0-5A | 0-2.5A | 0-1.25A | |
| 定格電力 | 60W | 60W | 60W | |
| リップルノイズ(最大) | 120mVp-p | 150mVp-p | 180mVp-p | |
| 電圧調整範囲 | 10.8～13.2V | 21.6～26.4V | 43.2～52.8V | |
| 電圧許容差 | ±1.0% | ±1.0% | ±1.0% | |
| ラインレギュレーション | ±1.0% | ±1.0% | ±0.2% | |
| ロードレギュレーション | ±1.0% | ±1.0% | ±0.5% | |
| セットアップ、立ち上がり時間 | 500ms、30ms/AC230V 1000ms、30ms/AC115V(全負荷) | |||
| ホールドアップタイム | 50ms/AC230V 20ms/AC115V(全負荷) | |||
| 入力 | 電圧範囲 | AC85～264V DC124～370V | ||
| 頻度 | 47～63Hz | |||
| 効率 | 76% | 80% | 84% | |
| 交流電流 | 0.55A/115VAC 0.35A/230VAC | |||
| 突入電流 | 20A/115VAC 40A/230VAC | |||
| 漏れ電流 | <1mA / 240VAC | |||
| 保護 | 過負荷 | 105～160%の定格出力電力 | ||
| 保護タイプ: しゃっくりモード、障害状態が解消されると自動的に回復します。 | ||||
| 過電圧 | 13.8～16.2V | 28.5～33.8V | 41.4～48.6V | |
| 保護タイプ : O/P 電圧をシャットダウンし、障害状態が解消されると自動的に回復します | ||||
| 関数 | DC OKアクティブ信号(最大) | 9～13.5V/40mA | 18～27V/20mA | 41～54V/10mA |
| 環境 | 使用温度 | -20~ +70℃ (SMUN のデータシートのディレーティング曲線を参照) | ||
| 使用湿度 | 20～90%RH 結露なきこと | |||
| 保存温度湿度 | -20～+85℃、10～90%RH | |||
| 温度係数 | ±0.03%/℃(0～50℃) | |||
| 振動 | コンポーネント：10~500Hz、2G 10分/1サイクル、60分それぞれ X、Y、Z 軸に沿って。取り付け: 準拠 IEC60068-2-6 | |||
| 安全性 | 安全基準 | CEおよびGB4943.1安全規格に準拠 | ||
| 耐電圧 | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 絶縁抵抗 | I/PO/P、I/P-FG、O/P-FG:>100M オーム / 500VDC/25℃/70% RH | |||
| EMC放射 | EN61000-3-2:2014/EN61000-3-3:2013 | |||
| EMCイミュニティ | EN55032:2015/EN55035:2017/60950-1 | |||
| その他 | MTBF | >299.2k 時間 MIL-HDBK-217F(25℃) | ||
| 寸法 | 40*90*100mm (長さ*幅*高さ) | |||
| パッキング | 0.25kg | |||
| 注記 | 1. 特に記載のないすべてのパラメータは、230VAC入力、定格負荷、周囲温度25℃で測定されています。 2. リップルとノイズは、0.1uf と 47uf の並列コンデンサで終端された 12 インチのツイストペア線を使用して、帯域幅 20MHz で測定されます。 3. 許容差 : セットアップ許容差、ライン調整、負荷調整が含まれます。 4. 入力電圧が低い状態では出力を下げる必要があります。詳細はディレーティング曲線図を参照してください。 5. セットアップ時間の長さはコールドファーストスタート時に測定されます。電源のON/OFFによりセットアップ時間が長くなる場合があります。 6.詳細については、SMUNカスタマーサービスにお問い合わせください。 | |||
